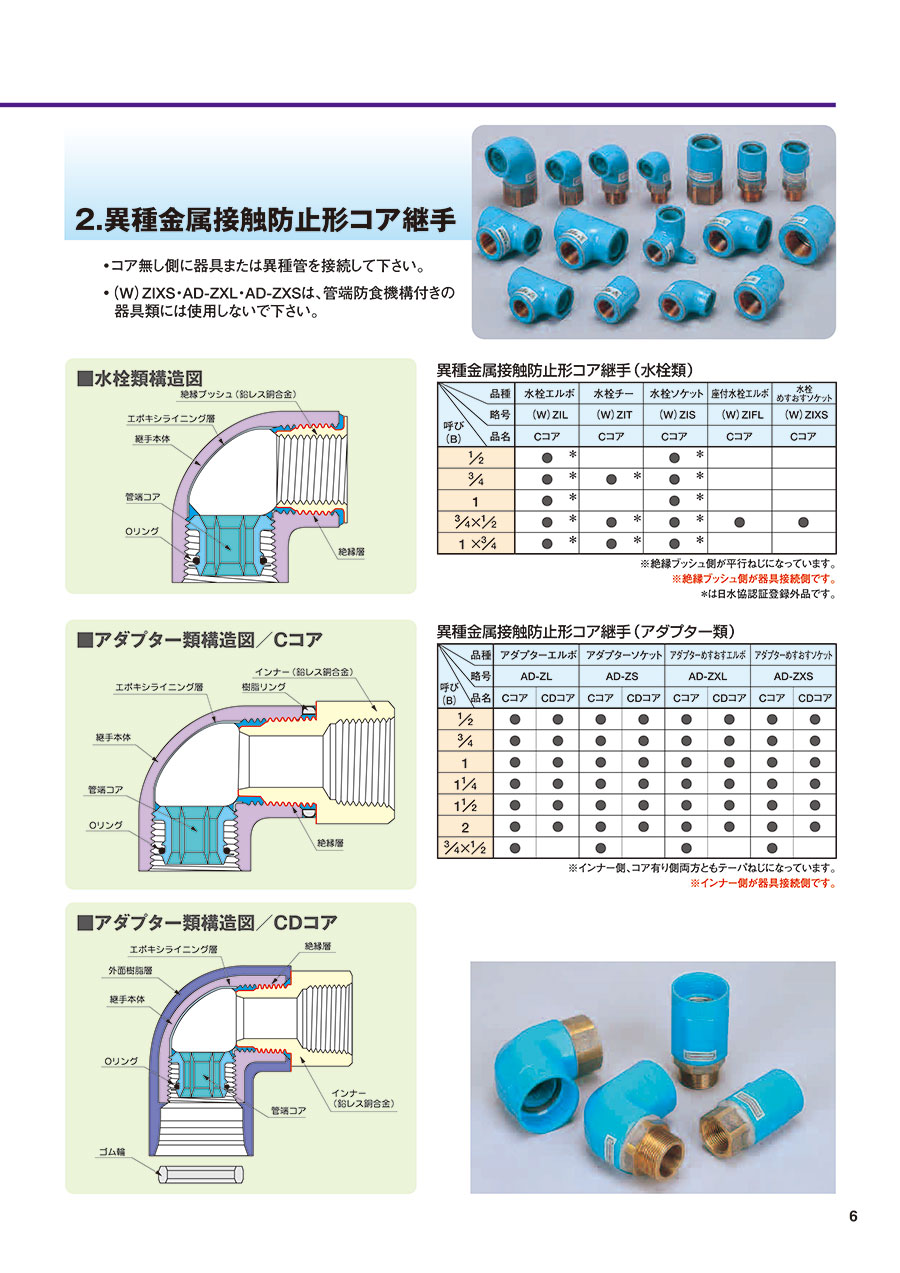

異種金属接触防止形コア継手 Cコア 水栓ソケット

外形図

製品仕様

水栓類構造図

製品仕様

呼び（B）：1/2^※

※絶縁プッシュ側が平行ねじになっています。
※絶縁プッシュ側が器具接続側です。
^※は日水協認証登録外品です。

使用例

用途

給水栓の接合

器具接続例

〈水栓との接続には水栓用継手〉

• コア側をライニング鋼管に、コアのは入っていない側を水栓に接続して下さい。


〈ライニング鋼管から塩ビ管の連絡にはアダプター〉

• ライニング鋼管⇔塩ビ管にはバルブソケットを介して行われます。バルブソケットにはアダプターで接続して下さい。また銅管など異種管との連絡の場合も同様に接続して下さい。


〈器具との接続にはアダプター〉

• 量水器、弁、ストレーナ等には、おねじタイプとめねじタイプがあります。


• アダプターエルボやアダプターソケットで接続して下さい。

• アダプターめすおすソケットを介して接続して下さい。

※コア付き器具接続の場合は、器具メーカーにお問い合わせ下さい。
※上図は、接続の一例です。継手については青銅製コア継手と異種金属接触防止形コア継手のどちらでもご使用できます。
