スマートセンサ バンクユニット 【ZX】
- 通常単価(税別)
- 38,621円
- 税込単価
- 42,483円
通常出荷日：1日目
段取り替えをより簡単にスピーディに実現します。【特長】・16バンクに対応。・ZXシリーズのアンプユニッ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる

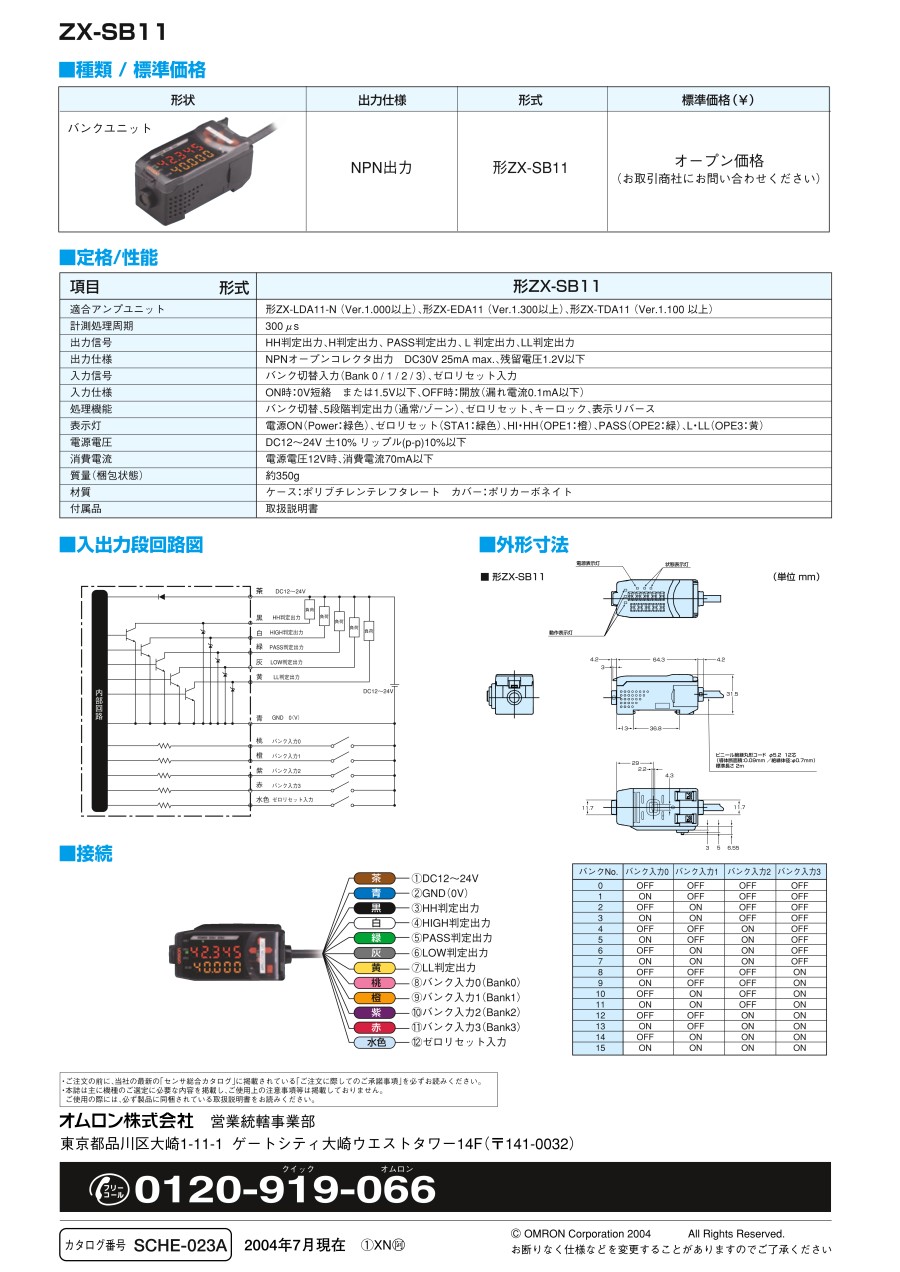

ZX-SB11の仕様・寸法情報
種類
アクセサリ
製品種類
バンクユニット
出力仕様
NPNオープンコレクタ出力
ケーブル長(m)
2
商品情報
外形図
製品仕様
| 形式 | 形ZX-SB11 |
|---|---|
| 適合アンプユニット | 形ZX-LDA11-N（Ver.1.000以上）、形ZX-EDA11（Ver.1.300以上）、形ZX-TDA11（Ver.1.100以上） |
| 計測処理周期 | 300μs |
| 出力信号 | HH判定出力、H判定出力、 PASS判定出力、L判定出力、LL判定出力 |
| 出力仕様 | NPNオープンコレクタ出力 DC30V 25mA max.、残留電圧1.2V以下 |
| 入力信号 | バンク切替入力（Bank0/1/2/3）、ゼロリセット入力 |
| 入力仕様 | ON時：0V短絡 または1.5V以下、OFF時：開放（漏れ電流0.1mA以下） |
| 処理機能 | バンク切替、5段階判定出力（通常/ゾーン）、ゼロリセット、キーロック、表示リバース |
| 表示灯 | 電源ON（Power：緑色）、ゼロリセット（STA1：緑色）、HI・HH（OPE1：橙）、PASS（OPE2：緑）、L・LL（OPE3：黄） |
| 電源電圧 | DC12～24V ±10% リップル（p-p）10%以下 |
| 消費電流 | 電源電圧12V時、消費電流70mA以下 |
| 質量（梱包状態） | 約350g |
| 材質 | ケース：ポリブチレンテレフタレート カバー：ポリカーボネイト |
| 付属品 | 取扱説明書 |
技術情報・設計アイデア
入出力段回路図
接続
詳細情報
基本情報
段取り替えをより簡単にスピーディに実現します。
【特長】
・16バンクに対応。
・ZXシリーズのアンプユニットに簡単接続。
・計測結果を5段階で判定出力、警告出力や仕分け用途に利用できます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。スマートセンサ バンクユニット 【ZX】の型番ZX-SB11のページです。
型番ZX-SB11に関する仕様情報を記載しております。
