NW変換アダプタ（くい込み継手）
- 通常単価(税別)
- 12,015円～15,601円
- 税込単価
- 13,217円～17,161円
通常出荷日：在庫品1日目当日出荷可能
・NWフランジとスウェージロックの変換継手。【特長】・豊富なバリエーションを用意。・NWフランジ（NW...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

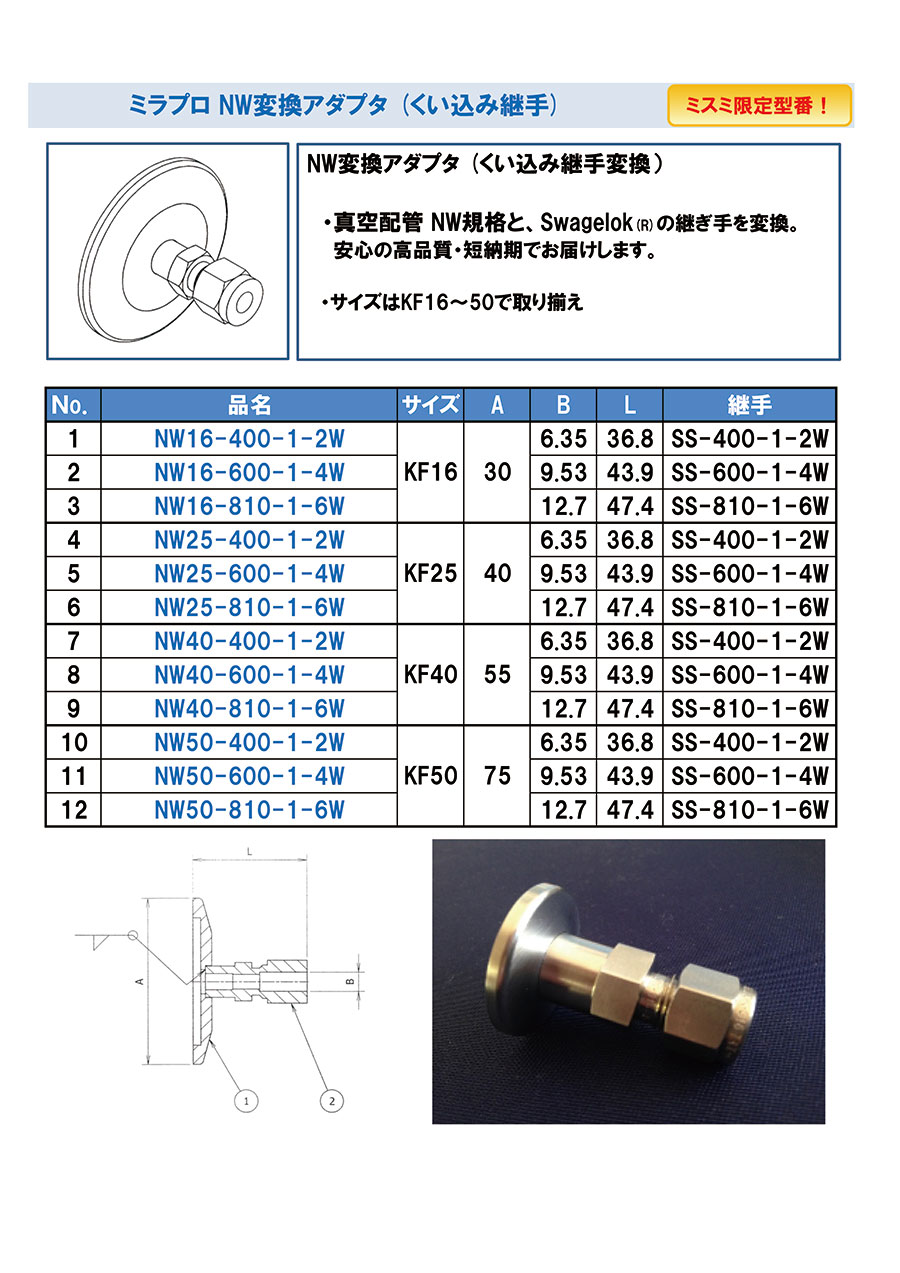

外形図
規格表
単位:mm
| Ｎo. | 品名 | サイズ | A | B | L | 継手 |
|---|---|---|---|---|---|---|
| 1 | NW16-400-1-2W | KF16 | 30 | 6.35 | 36.8 | SS-400-1-2W |
| 2 | NW16-600-1-4W | 9.53 | 43.9 | SS-600-1-4W | ||
| 3 | NW16-810-1-6W | 12.7 | 47.4 | SS-810-1-6W | ||
| 4 | NW25-400-1-2W | KF25 | 40 | 6.35 | 36.8 | SS-400-1-2W |
| 5 | NW25-600-1-4W | 9.53 | 43.9 | SS-600-1-4W | ||
| 6 | NW25-810-1-6W | 12.7 | 47.4 | SS-810-1-6W | ||
| 7 | NW40-400-1-2W | KF40 | 55 | 6.35 | 36.8 | SS-400-1-2W |
| 8 | NW40-600-1-4W | 9.53 | 43.9 | SS-600-1-4W | ||
| 9 | NW40-810-1-6W | 12.7 | 47.4 | SS-810-1-6W | ||
| 10 | NW50-400-1-2W | KF50 | 75 | 6.35 | 36.8 | SS-400-1-2W |
| 11 | NW50-600-1-4W | 9.53 | 43.9 | SS-600-1-4W | ||
| 12 | NW50-810-1-6W | 12.7 | 47.4 | SS-810-1-6W |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
15,064円 ( 16,570円 ) | 在庫品1日目当日出荷可能 |
12,015円 ( 13,217円 ) | 在庫品1日目当日出荷可能 |
14,512円 ( 15,963円 ) | 在庫品1日目当日出荷可能 |
13,539円 ( 14,893円 ) | 在庫品1日目当日出荷可能 |
14,301円 ( 15,731円 ) | 在庫品1日目当日出荷可能 |
15,601円 ( 17,161円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
・NWフランジとスウェージロックの変換継手。
【特長】
・豊富なバリエーションを用意。
・NWフランジ（NW16～50）。
・くい込み継手（メーカー：スウェージロック）。
・差し込みチューブ外径：1/4、3/8、1/2。
【用途】
・手軽にNWフランジと喰いこみ継手の変換が可能。
カタログ
商品担当おすすめ
NW変換アダプタ（くい込み継手）のレビュー
外販装置付帯配管に対する継手として
4
4.02019/11/13
当社にて製造販売している半導体製造設備のリハブ及び評価診断に要する付帯のエアー配管に対し継手として使用しました。接続形態...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
A
可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
