キッツＳＣＴ

高純度ガス系バルブ KD ダイヤフラムバルブストレートタイプ手動

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 40,270円～59,782円特別価格

税込単価: 44,297円～65,760円特別価格

【特長】・「KD」シリーズは、コンパクトデザインのダイレクトダイヤフラムバルブ...

本体形状
ストレート
本体材質
SUS316L
使用流体
空気 / ガス
ハンドル形状
丸形ハンドル
本体ライニング
なし
使用温度範囲 (℃)
-10::80
使用圧力範囲 (MPa)
0.4::0.7
操作方式
手動式
操作方法
270度手動

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KD4MS-VC／KD8MS-VC

KD4MS-VFC

KD6MS-SC

製品仕様

サイズ			KD4（1/4"）	KD8（1/2"）
Cv値			0.27	0.7
使用最高圧力			0.98MPa（G）
接ガス部内容積			1.36cm³	7.3cm³
接ガス部内容積			ストレート弁、CVCオス、OPEN状態
使用流体温度範囲	PCTFE		-10～+80℃
環境温度範囲			-10～+60℃
検査リーク量	内部リーク	PCTFE	1×10^-10Pa・m³/sec以下
検査リーク量	外部リーク		1×10^-10Pa・m³/sec以下
操作圧力（自動弁）			0.4～0.7MPa（G）
作動耐久性※	手動弁		10万回
作動耐久性※	自動弁		400万回

※キッツSCT試験実績〔試験条件〕シート：PCTFE、流体：N2、封入圧：0.98MPa

製品グレード

グレード	STD	EP
ボディ材質	SUS316L
内面粗度	Rz3.2μm以下	Rz0.7μm以下
研磨	機械研磨仕上げ	電解研磨仕上げ
洗浄	脱脂洗浄+精密洗浄 + 精密洗浄
洗浄以降の環境	Class10（一部の製品はClass100）
梱包	1重	2重

製品材質

シート：PCTFE
ダイヤフラム：コバルト合金

規格表

※L₁寸法は食込み継手のチューブ差込寸法になります。

注意・禁止事項

（1）キッツSCTバルブは、一般的な大気圧雰囲気で使用するバルブであり、真空容器内にバルブを設置しての使用はできません。
（2）バルブを加熱して使用する場合、エアー継手やチューブは使用温度に耐えることができる適切な材質を選定ください。

型番リスト

表示件数

型番

供給側接続種類

供給側配管ねじの呼び

供給側配管パイプ径

(φ)

制御側接続種類

制御側配管ねじの呼び

制御側配管パイプ径

(φ)

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

研磨

最小発注数量

[Rc(R)] R	1/4B	-	[Rc(R)] R	1/4B	-	57	68	42	機械研磨仕上げ	1個
[Rc(R)] Rc	1/4B	-	[Rc(R)] Rc	1/4B	-	70.6	68	42	電解研磨仕上げ	1個
[金属管接続] 食込み継手	-	3/8B(10A)	[金属管接続] 食込み継手	-	3/8B(10A)	64	81	42	機械研磨仕上げ	1個
[Rc(R)] R	1/2B	-	[Rc(R)] R	1/2B	-	77	81	42	機械研磨仕上げ	1個

通常単価(税別) (税込単価)	通常出荷日

40,270円 ( 44,297円 )	19日目
51,582円 ( 56,740円 )	11日目
57,329円 ( 63,062円 )	11日目
59,782円53,803円 ( 59,183円 )	11日目

詳細情報

基本情報

基本情報

【特長】
・「KD」シリーズは、コンパクトデザインのダイレクトダイヤフラムバルブとして、高いCv値を実現し、半導体用高純度ガスに対応できる品質を備え、高耐久・高耐蝕性能を両立させた信頼性の高いバルブです
・ボディ縦穴寸法を最小限にし、内容積を1.2cm（1/4"CVCオスOpen時）まで小さくする事により優れたガス置換特性を実現しています
・独自の接ガス部シール構造により高いシール性能と高耐久化、脱ガス性能、耐蝕性能を極限まで追求しました
・厳選されたダイヤフラム素材による高耐蝕性能と、独自の成型方法による加工により極限まで個体差をなくし、高い耐久性能を実現しました
・最高レベルの製造環境と内面研磨処理により、半導体用高純度ガスに対応しパーティクル性能を極限まで追及しました

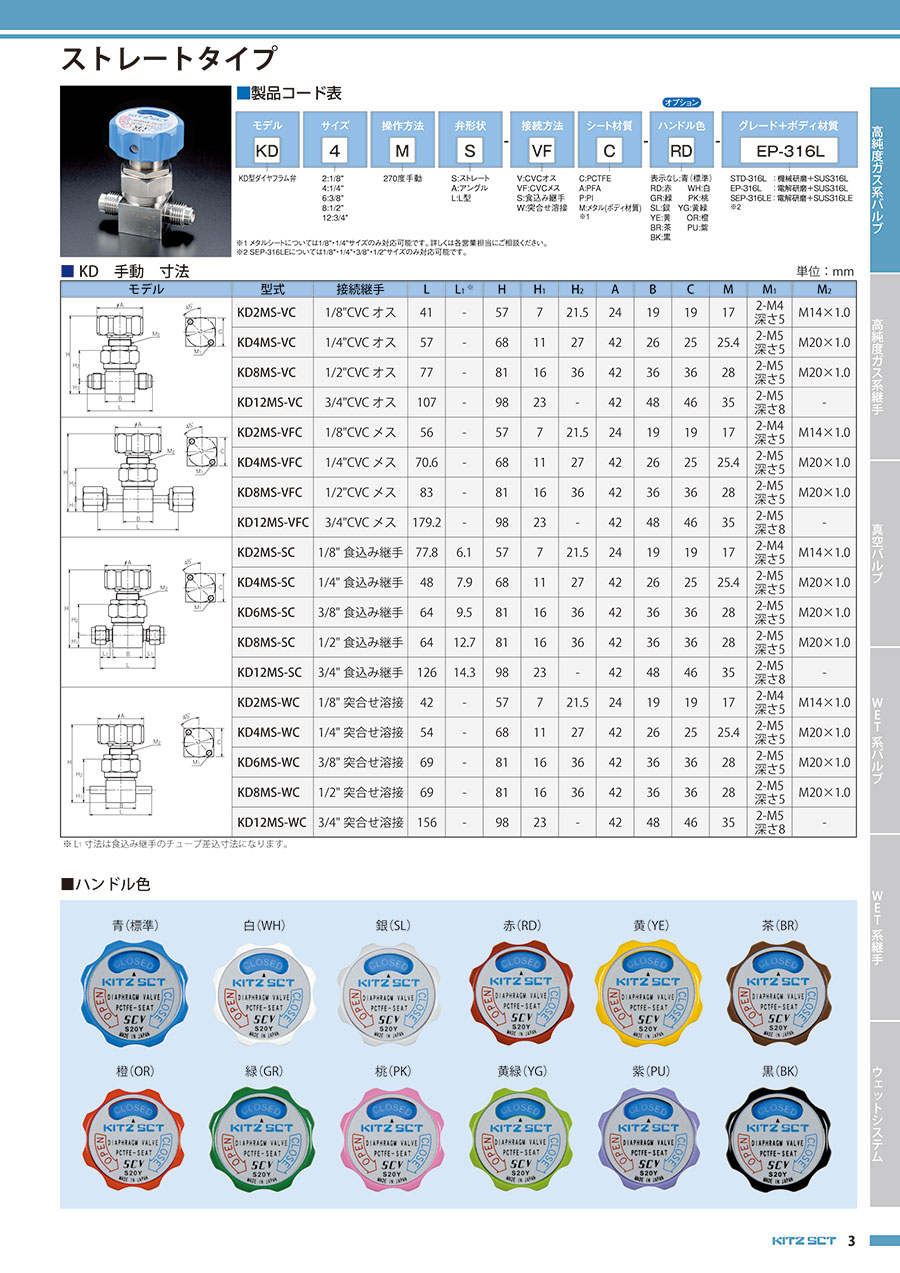

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
