高純度ガス系継手 CVC ユニオンクロス
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CVC4-UC-STD-316Lの仕様・寸法情報
種類
差込型
継手 形状
[クロス] ユニオンクロス
材質
[ステンレス] SUS316L
同径・異径
同径
径の呼び １
1/4B(8A)
関連部品 種類
-
使用流体
空気 / ガス
グレード
機械研磨仕上げ
品種
-
長さL(mm)
54.40
商品情報
外形図
製品仕様
- SUS316L
- STD：機械研磨仕上げ、EP：電解研磨仕上げ
規格表
単位：mm
| 型番 | サイズ | E | L | C | F 2面幅 |
|---|---|---|---|---|---|
| CVC2-UC | 1/8" | 1.80 | 45.20 | 22.60 | 11.0 |
| CVC4-UC | 1/4" | 4.35 | 54.40 | 27.20 | 17.00 |
| CVC8-UC | 1/2"（3/8"） | 10.22 | 73.60 | 36.80 | 25.00 |

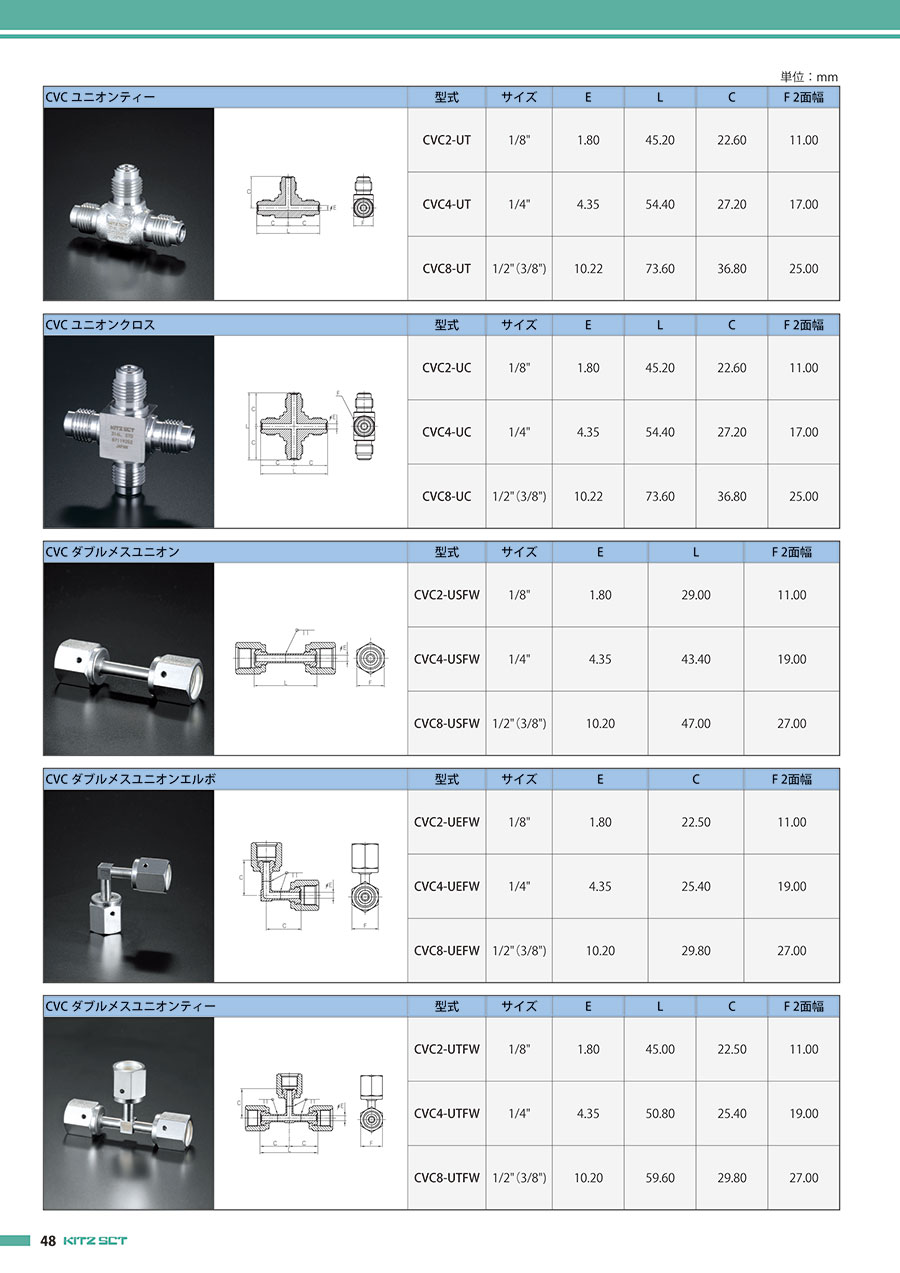

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。高純度ガス系継手 CVC ユニオンクロスの型番CVC4-UC-STD-316Lのページです。
型番CVC4-UC-STD-316Lに関する仕様情報を記載しております。
