メカニカル部品技術窓口
高純度ガス系継手 SCL 同径ティー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
SCL-40T-EP-316Lの仕様・寸法情報
種類
突合型
継手 形状
ティー
材質
[ステンレス] SUS316L
同径・異径
同径
径の呼び １
1/4B(8A)
使用流体
空気 / ガス
グレード
電解研磨仕上げ
外径OD(mm)
6.35
商品情報
外形図
製品仕様
製品グレード
| グレード | STD | EP |
|---|---|---|
| 材質 | SUS316、SUS316L、SUS316LE | |
| 内面粗度 | Rz3.2μm以下 | Rz0.7μm以下 |
| 研磨 | 機械研磨仕上げ | 電解研磨仕上げ |
| 洗浄 | 脱脂洗浄 + 精密洗浄 | |
| 洗浄以降の環境 | Class10 | |
規格表
単位：mm
| 型番 | サイズ | OD | T | C | A | L1 | L2 |
|---|---|---|---|---|---|---|---|
| SCL 40T | 1/4" | 6.35 | 1.00 | 25.00 | 11.00 | 19.05 | 50.00 |
| SCL 60T | 3/8" | 9.53 | 1.00 | 25.00 | 11.00 | 19.05 | 50.00 |
| SCL 80T | 1/2" | 12.70 | 1.24 | 29.00 | 17.00 | 19.05 | 58.00 |
| SCL 120T | 3/4" | 19.05 | 1.24 | 44.00 | 22.00 | 33.00 | 88.00 |
詳細情報
基本情報
【特長】
・電解研磨処理により面粗さをRz0.7μm以下で実現しています。
・直管部が長くマニホールド配管施工の際、単管が不要になる為、作業工数が減少（溶接箇所1ヵ所不要）します。
・自動溶接に適したネック（直管部）付のため、高品質の溶接が簡単に行えます。

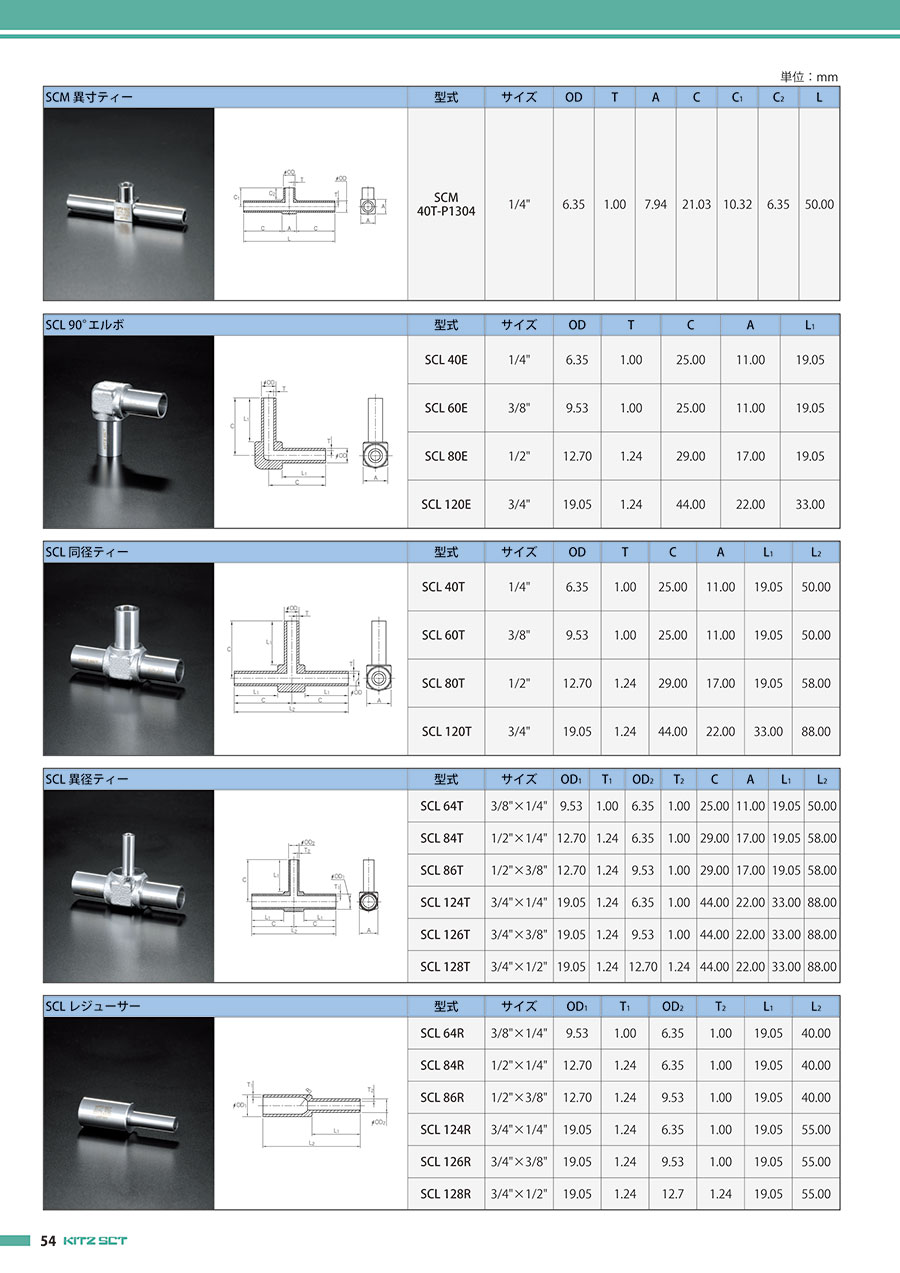

カタログ
高純度ガス系継手 SCL 同径ティーの型番SCL-40T-EP-316Lのページです。
型番SCL-40T-EP-316Lに関する仕様情報を記載しております。
高純度ガス系継手 SCL 同径ティーのレビュー
この商品のレビューはありません
