オーバーハング引戸金物 OX型
- 通常単価(税別)
- 1,035円～8,283円
- 税込単価
- 1,139円～9,111円
通常出荷日：4日目～76日目
洗面化粧台やトイレ収納などの小型扉に最適な、物の出し入れが非常に楽な引戸金物です。【特長】・扉はキャビ...
詳細を確認- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
オーバーハング引戸金物 OX型の仕様
使用例
収まり寸法例
扉の動き
キャビネット加工図
扉加工図
扉およびキャビネット側レール取付位置
- ※ 丸番号は部品番号です。下記部品番号と照らし合わせてご覧ください。
- ※ 図は左開き仕様です。右開き仕様は左右対称となります。
| 扉幅 | 305～328mm |
|---|---|
| 扉高さ | 900mm以下 |
| 扉厚 | 20mm |
| 扉質量 | 5kg以下（扉1枚当り） |
| 製品仕様 | 1枚扉仕様（かぶせ） |

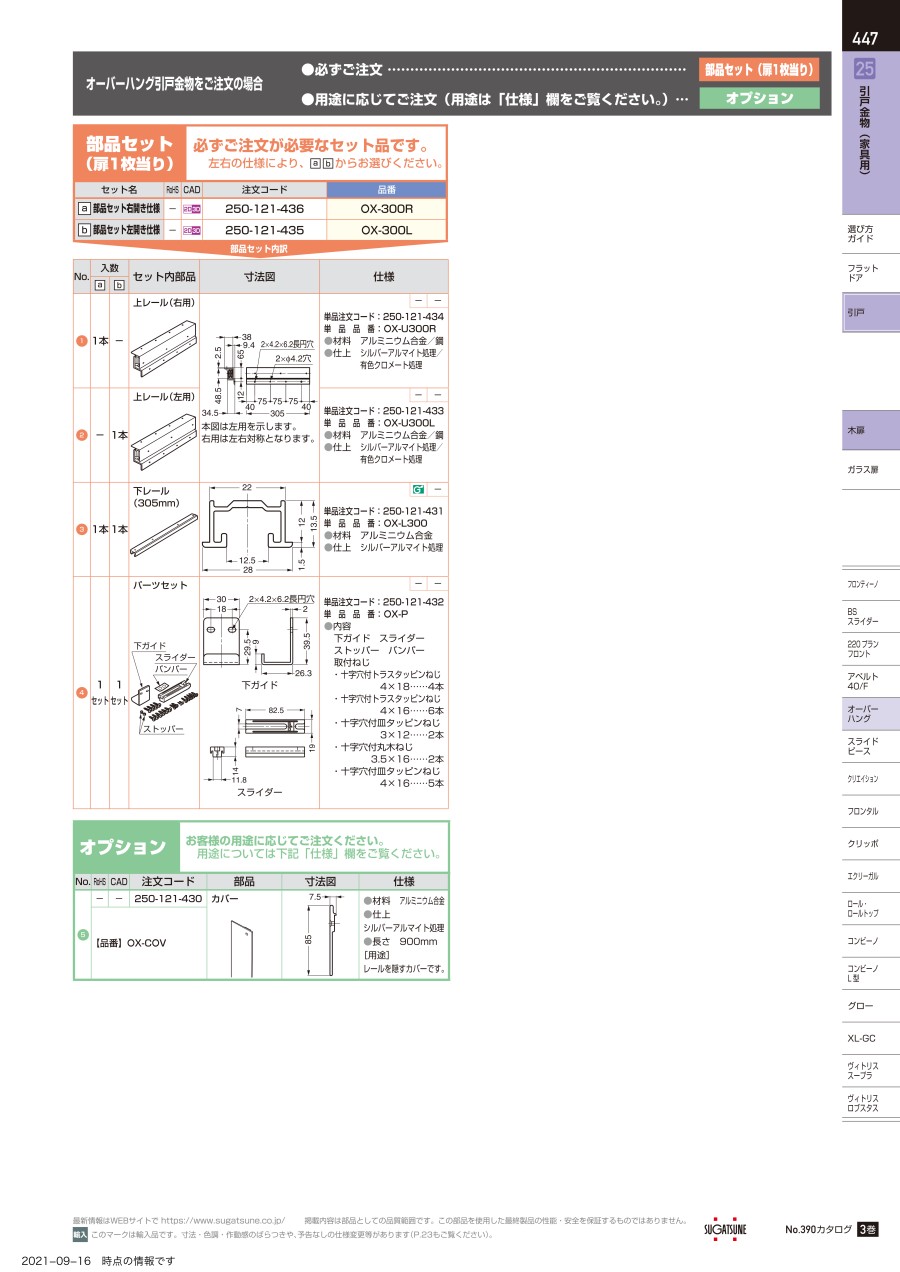

製品仕様
部品セット
部品セット右開き仕様
- 品番：OX-300R
- セット内容：（1）上レール（右用）、（3）下レール、（4）パーツセット
部品セット左開き仕様
- 品番：OX-300L
- セット内容：（2）上レール（左用）、（3）下レール、（4）パーツセット
（1）上レール（右用）・（2）上レール（左用）
上レール（右用）
- 品番：OX-U300R
- 材料：アルミニウム合金／鋼
- 仕上：シルバーアルマイト処理／有色クロメート処理
上レール（左用）
- 品番：OX-U300L
- 材料：アルミニウム合金／鋼
- 仕上：シルバーアルマイト処理／有色クロメート処理
寸法図
※ 本図は左用を示します。右用は左右対称となります。
（3）下レール（305mm）
外観
寸法図
- 品番：OX-L300
- 材料：アルミニウム合金
- 仕上：シルバーアルマイト処理
（4）パーツセット
外観
- 品番：OX-P
- セット内容：下ガイド、スライダー、ストッパー、バンパー、取付ねじ
下ガイドの寸法図
スライダーの寸法図
（5）カバー
外観
寸法図
- 品番：OX-COV
- 材料：アルミニウム合金
- 仕上：シルバーアルマイト処理
- 長さ：900mm
- 用途：レールを隠すカバー
詳細情報
基本情報
洗面化粧台やトイレ収納などの小型扉に最適な、物の出し入れが非常に楽な引戸金物です。
【特長】
・扉はキャビネットの外側までスライドするため、開口部がキャビネット幅いっぱいにとれ、物の出し入れがしやすい家具が製作できます。
・すっきりとしたデザインで施工性に優れています。
ご注意
- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
