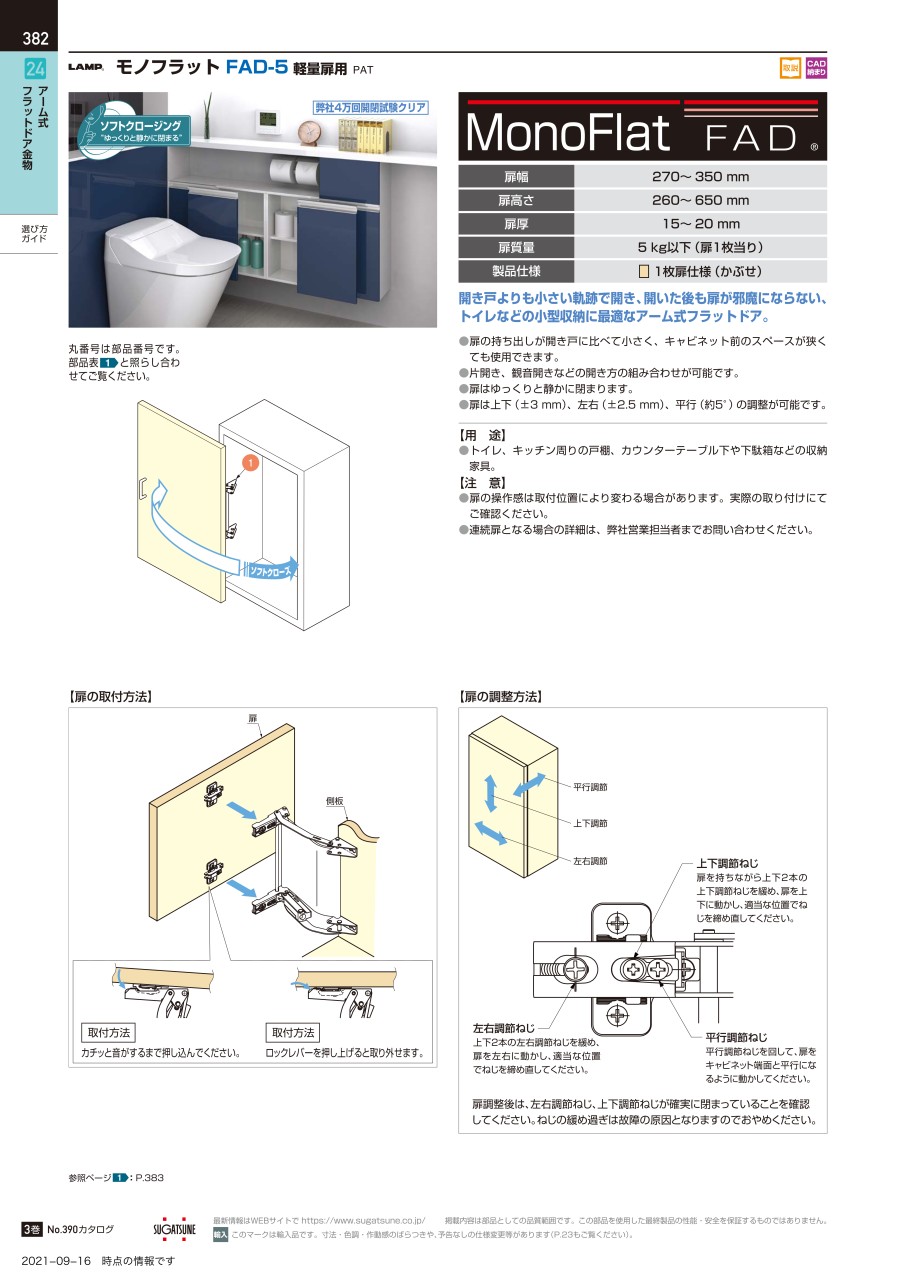

LAMP モノフラット 軽量扉用 FAD-5

LAMP モノフラット 軽量扉用 FAD-5の仕様

No.（1）ヒンジ本体

LAMP モノフラット 軽量扉用 FAD-5 ヒンジ本体 イメージ

• 材料：アルミニウム合金／ポリアセタール（POM）／鋼
• 仕上：シルバーアルマイト処理／グレー／ニッケルめっき

No.（2）マウンティングプレート

LAMP モノフラット 軽量扉用 FAD-5 マウンティングプレート イメージ

• 材料：鋼
• 仕上：ニッケルめっき

LAMP モノフラット 軽量扉用 FAD-5の寸法例

ヒンジ本体 締まり

（単位：mm）

LAMP モノフラット 軽量扉用 FAD-5 ヒンジ本体 締まり 寸法図

• ※ 1.連続扉となる場合、クッション材（バンパーなど）の厚みにご注意ください。
  取付条件によってはヒンジ本体と扉が干渉することがあります。必ず図面または現品にてご確認ください。 下表に示す取付条件との関係を参考の上、キャビネットを設計してください。
  （例：側板厚20mmに対して8mmかぶせとする場合は、扉とクッション材の総厚みは23mmまで対応可能です。このとき扉厚20mmであれば、クッション材の厚みは、使用できるクッション材の厚み=総厚み−扉厚=23−20=3となりますので、クッション材の厚みは3mm以下としてください。）
• ※ 2.本製品を引違いで取り付ける場合は、取付ねじ同士の干渉にご注意ください。

側板厚Bとかぶせ量Aによる対応総厚み（扉+クッション材）

• ※ 側板厚が21mmを超える場合は、最小目地代を4mmとして任意の被せ量を設定してください。

マウンティングプレート

（単位：mm）

マウンティングプレート 寸法図
