パネルマウンティングシステム PCシリーズ メスクリップ
- 通常単価(税別)
- 160円～430円
- 税込単価
- 176円～473円
取り付け、取り外しが簡単なメスクリップです。【特長】・マリン・建築業界などのパ...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
単位：mm
PC-F1
PC-SF1
PC-RF1-B
PC-AF1
製品仕様
PC-F1
単位：mm
外観
取付穴加工図
- φ16.8（直径16.8mm）下穴取り付け
- 材料：ポリアセタール（POM）
- 必要工具・治具：CT-07（またはCT-08）、CT-03（またはCT-08）、CT-01A（取り付け側の素材がガラス繊維や炭素繊維等の場合は、CT-13A、CT-15、CT-01A）になります。）
PC-SF1
外観
- 面付
- 材料：ポリアセタール（POM）
- 必要工具・治具：CP-01A
PC-RF1-B
外観
- 面付（キャビネット側板・コーナー用）
- 材料：ポリアセタール（POM）
- 必要工具・治具：CP-01A、CT-18
PC-AF1
単位：mm
外観
取付穴加工図
- φ35（直径35mm）下穴取り付け
- 嵌合位置調整機能付き
- 材料：ポリアセタール（POM）
- 必要工具・治具：CP-01A
商品特長詳細
注意・禁止事項
- ※ メスクリップの取り付け方法につきましてはカタログをご覧ください。
- ※ 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。
- ※ 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
詳細情報
基本情報
取り付け、取り外しが簡単なメスクリップです。
【特長】
・マリン・建築業界などのパネル取付にイノベーションをもたらした画期的なクリップで、数々の国際的な賞を受賞しています。
・再装着が可能なクリップのため、パネルの取り付け・取り外しが簡単にでき、施工コストの削減・作業効率のアップにつながります。
・平面取り付け、ねじ止めタイプ、接着タイプなど豊富な取り付けタイプをご用意しています。
【用途】
・通常の家具はもちろん、マリン関係、キャンピングカー、産業機器などのさまざまな用途に使用できる。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- メーカー廃盤に伴い在庫限りで販売終了となります。

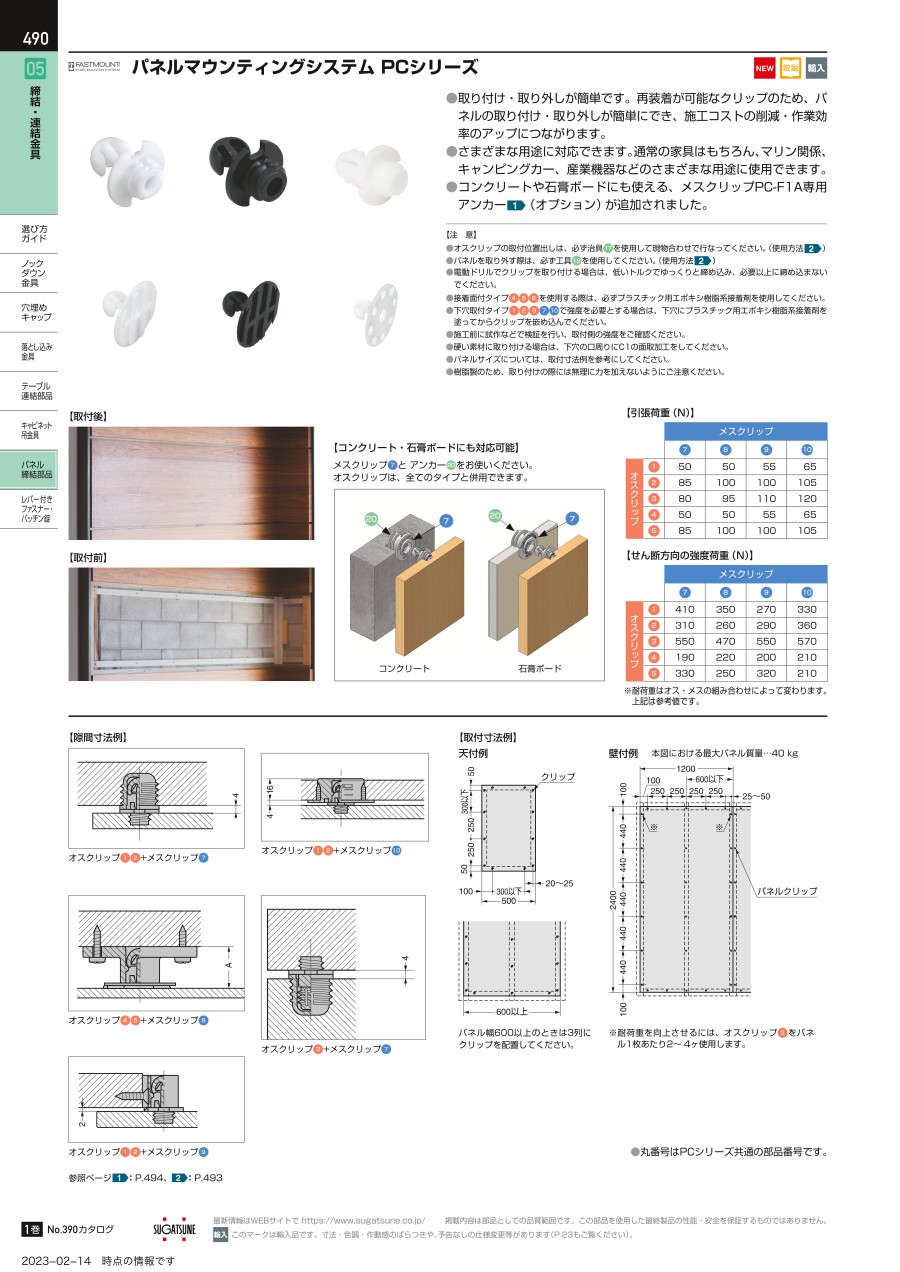

カタログ
商品担当おすすめ
パネルマウンティングシステム PCシリーズ メスクリップのレビュー
自社開発の試作品に使用しました
3
3.02020/07/01
自社で開発している試作品のアルミフレーム製架台の樹脂パネル取付に使用しました。通常は、ネジ止めですが、今回ワンタッチで取...もっと読む
0人が参考にしています。
