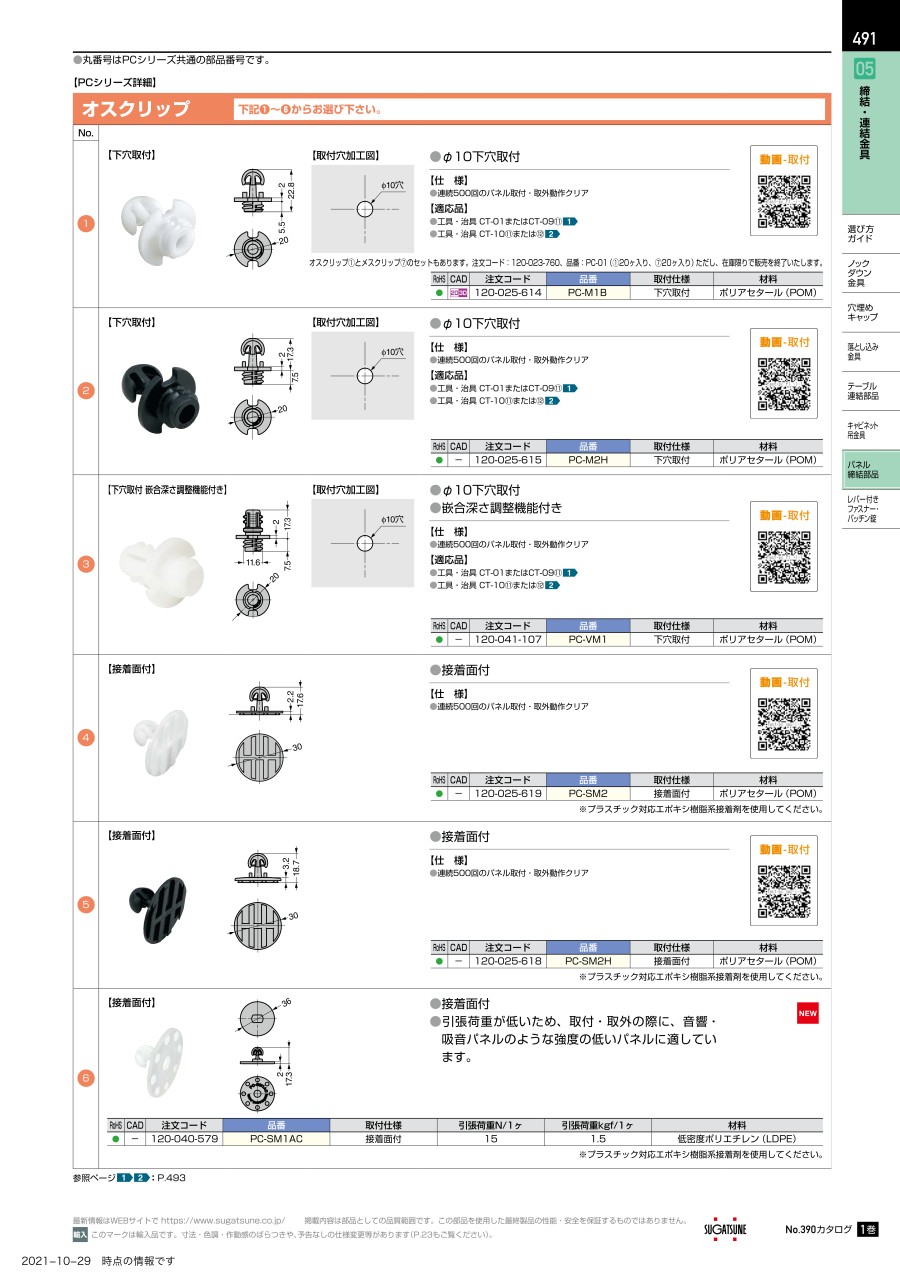

パネルマウンティングシステム PCシリーズ オスクリップ

外形図

PC-M1A

PC-M2H

VS-M1

PC-SM2

PC-SM2H

製品仕様

PC-M1A

• φ10（直径10mm）下穴取り付け
• 連続200回のパネル取り付け・取外動作クリア
• 引抜荷重：50N/1ヶ（5kgf/1ヶ）
• せん断荷重：35N/1ヶ（3.5kgf/1ヶ）※1
• 必要工具・治具：CT-01またはCT-09（止め穴深さ7.5mm用）：CT-8、CT-10：CT-8

PC-M2H

• φ10（直径10mm）下穴取り付け
• 連続100回のパネル取り付け・取外動作クリア
• 引抜荷重：100N/1ヶ（10kgf/1ヶ）
• せん断荷重：25N/1ヶ（2.5kgf/1ヶ）※1
• 必要工具・治具：CT-01またはCT-09（止め穴深さ7.5mm用）CT-8、CT-10：（CT-8）

VS-M1

• φ10（直径10mm）下穴取り付け
• 嵌合深さ調整機能付き
• 連続200回のパネル取り付け・取外動作クリア
• 引抜荷重：50N/1ヶ（5kgf/1ヶ）
• せん断荷重：80N/1ヶ（8kgf/1ヶ）※1
• 必要工具・治具：CT-01またはCT-09（止め穴深さ7.5mm用）CT-8、CT-10：（CT-8）

PC-SM2

• 接着面付※2
• 引抜荷重：50N/1ヶ（5kgf/1ヶ）
• せん断荷重：10N/1ヶ（1kgf/1ヶ）※1

PC-SM2H

• 接着面付※2
• 引抜荷重：50N/1ヶ（5kgf/1ヶ）
• せん断荷重：10N/1ヶ（1kgf/1ヶ）※1

※1せん断荷重はパネルを垂直に立てたときの目安の参考値です。
※2プラスチック対応エポキシ樹脂系接着剤を使用してください。

注意・禁止事項

• 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。
• 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
