スライドレール 8908 重量用 ロックイン・ロックアウト機構付
- 通常単価(税別)
- 25,171円～35,581円
- 税込単価
- 27,688円～39,139円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール全閉時と全開時にロックし...
詳細を確認- スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

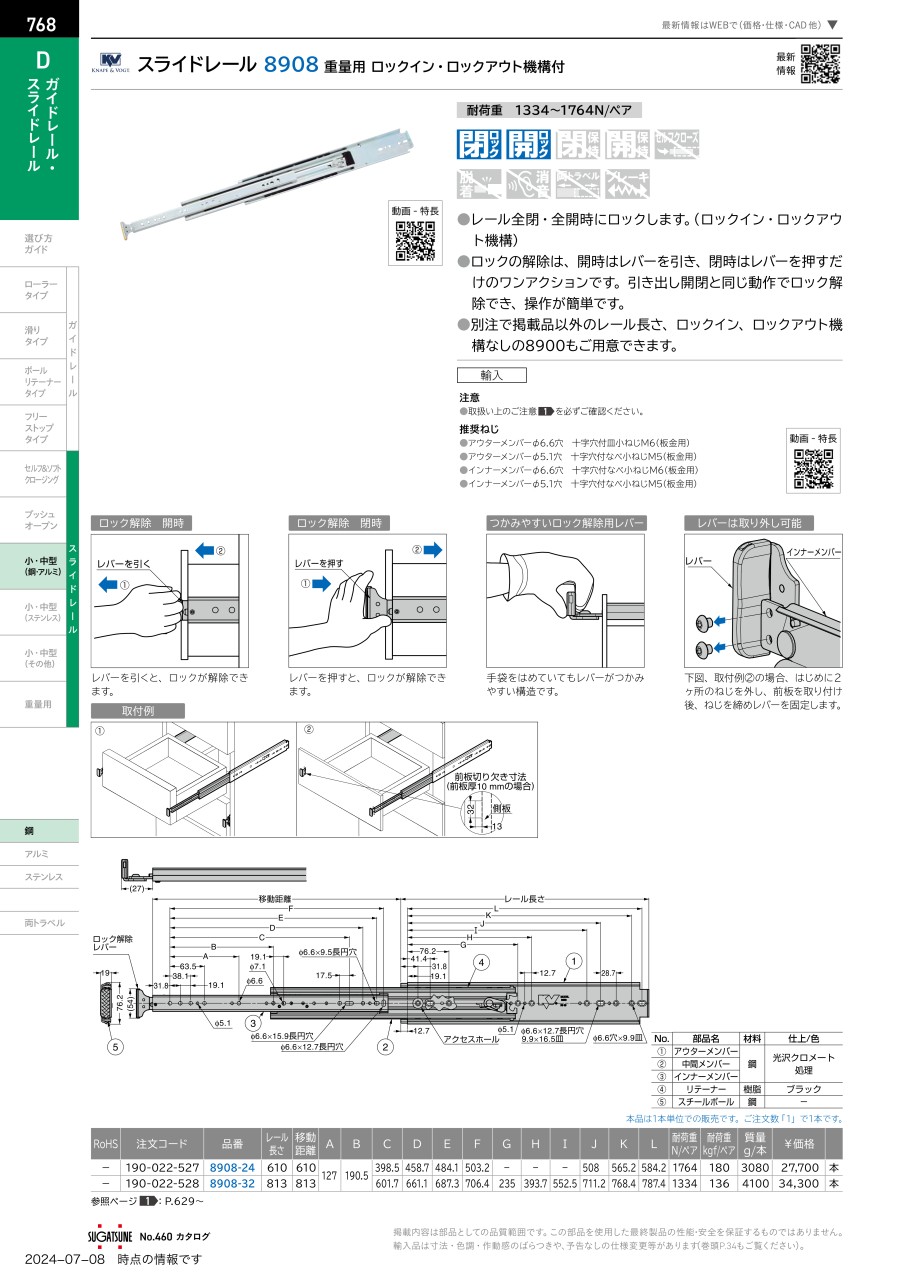

外形図
寸法図1
寸法図2
製品仕様
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| 1 | アウターメンバー | 鋼 | 光沢クロメート処理 |
| 2 | 中間メンバー | ||
| 3 | インナーメンバー | ||
| 4 | リテーナー | 樹脂 | ブラック |
| 5 | スチールボール | 鋼 | － |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | J | K | L | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質量 kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8908-24 | 610 | 610 | 127 | 190.5 | 398.5 | 458.7 | 484.1 | 503.2 | － | － | － | 508 | 565.2 | 584.2 | 1,764 | 180 | 3.08 |
| 8908-32 | 813 | 813 | 601.7 | 661.1 | 687.3 | 706.4 | 235 | 393.7 | 552.5 | 711.2 | 768.4 | 787.4 | 1,334 | 136 | 4.10 |
数量１の注文で１本納品されます。
使用例
（ロック解除）開時
レバーを引くと、ロックが解除できる。
（ロック解除）閉時
レバーを押すと、ロックが解除できる。
（つかみやすいロック解除用レバー）
手袋をはめていてもレバーがつかみやすい構造。
（レバーは取り外し可能）
下図、取り付け例2の場合、はじめに2ヶ所のねじを外し、前板を取付後ねじを締めレバーを固定。
取り付け例1
取り付け例2
前板切り欠き寸法（前板厚10mmの場合）
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。
・ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。
・ロック解除後、レバーはもとの位置に戻ります。
・引き出しを出し入れするのと同方向の動作でロックが解除できるため、操作が簡単です。
・レール本体とレバーのすき間が大きく、手袋をはめていてもレバーがつかみやすい設計です。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。
ご注意
- スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
