スライドレール C3273PO プッシュオープン機構付
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,397円～3,359円
- 税込単価
- 2,637円～3,695円
プッシュオープン機構付のスライドレールです。【特長】・前板を押すだけで引き出し...
詳細情報を確認する商品情報

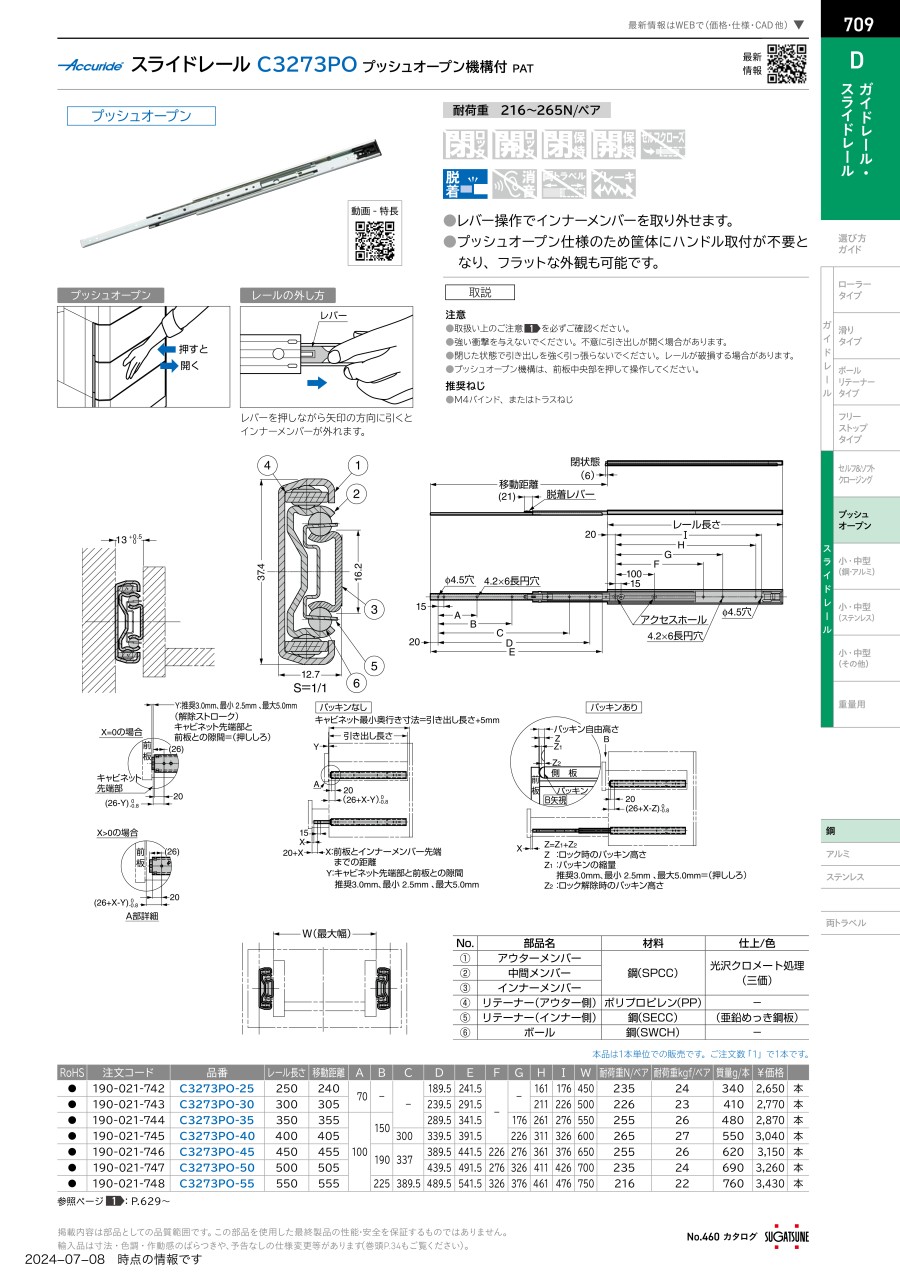

外形図
寸法図
パッキンなし寸法
パッキンあり寸法
パッキンあり寸法
製品仕様
推奨ねじ- M4バインド、またはトラスねじ。
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | 鋼（SPCC） | 光沢クロメート処理 （三価） |
| （2） | 中間レール | ||
| （3） | インナーレール | ||
| （4） | リテーナー（アウター側） | ポリプロピレン（PP） | - |
| （5） | リテーナー（インナー側） | 鋼（SECC） | （亜鉛めっき鋼板） |
| （6） | ボール | 鋼（SWCH） | - |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | W | 耐荷重N/ベア | 耐荷重kgf/ベア | 質量kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3273PO-25 | 250 | 240 | 70 | - | - | 189.5 | 241.5 | - | - | 161 | 176 | 450 | 235 | 24 | 0.34 |
| C3273PO-30 | 300 | 305 | 239.5 | 291.5 | 211 | 226 | 500 | 226 | 23 | 0.41 | |||||
| C3273PO-35 | 350 | 355 | 100 | 150 | 289.5 | 341.5 | 176 | 261 | 276 | 550 | 255 | 26 | 0.48 | ||
| C3273PO-40 | 400 | 405 | 300 | 339.5 | 391.5 | 226 | 311 | 326 | 600 | 265 | 27 | 0.55 | |||
| C3273PO-45 | 450 | 455 | 190 | 337 | 389.5 | 441.5 | 226 | 276 | 361 | 376 | 650 | 255 | 26 | 0.62 | |
| C3273PO-50 | 500 | 505 | 439.5 | 491.5 | 276 | 326 | 411 | 426 | 700 | 235 | 24 | 0.69 | |||
| C3273PO-55 | 550 | 555 | 225 | 389.5 | 489.5 | 541.5 | 326 | 376 | 461 | 476 | 750 | 216 | 22 | 0.76 |
使用例
取付け図
プッシュオープン
3段引タイプ
レールの外し方
注意・禁止事項
- 強い衝撃を与えないでください。不意に引き出しが開く場合があります。
- 閉じた状態で引き出しを強く引っ張らないでください。レールが破損する場合があります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 4日目 |
2,974円 ( 3,271円 ) | 4日目 |
2,997円 ( 3,297円 ) | 4日目 |
3,039円 ( 3,343円 ) | 4日目 |
3,359円 ( 3,695円 ) | 4日目 |
詳細情報
基本情報
プッシュオープン機構付のスライドレールです。
【特長】
・前板を押すだけで引き出しが開きます。
・ハンドルやつまみが不要で、フラットなデザインのキャビネットにできます。
・プッシュ量が少なく荷物などで両手がふさがっている時でも肘などで前板を少し押すと引き出しが簡単に開きます。
・プッシュオープン機構はレールに内蔵しているため、従来のレールと同様に取り付けが簡単です。
・引き出しが大きくスライドする3段引仕様で、引き出し内部が有効活用できます。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
