スライドレール プッシュオープン機構付 4660【2個入り】
- 通常単価(税別)
- 3,997円～4,997円
- 税込単価
- 4,397円～5,497円
押すだけで簡単に開くプッシュオープン機構付きのスライドレールです。【特長】・前板を押すだけで引き出しが...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スライドレール 4660の仕様
スライドレール 4660 イメージ
スライドレール 4660のプッシュオープン
スライドレール 4660の3段引きタイプ
スライドレール 4660のレールの外し方
- レバーを左側は上、右側は下に同時に動かす
スライドレール 4660の寸法例
（単位：mm）
スライドレール 4660の寸法図
- ※ 1の穴は、レール長さ250にはありません。
スライドレール 4660のPAE（プッシュエリアエキスパンダーPAT.P）※2
- ※ 弊社独自の新機構PAE（プッシュエリアエキスパンダーPAT、上図※2）が閉時のガタつきを減らします。
（単位：mm）
キャビネット最小奥行寸法=引き出し長さ+10mm
- ※ 弊社独自の新機構PAEが閉時のガタつきを減らし、前板を押す位置（プッシュエリア、上図※3）が中央から多少ずれても引き出しは開きます。
- ※ PAEは、引き出しとキャビネットのすき間が、上図※4の範囲を超えた場合、効果はありません。
- ※ 引き出しとキャビネットのすき間が、上図※4の製作範囲を超えるとレールに思わぬダメージが発生することがあります。
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （3） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼鈑） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | W | 耐荷重 N/ペア |
耐荷重 kgf/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4660-250 | 250 | 200 | - | - | - | 117 | - | 87 | - | - | - | 450 | 147N/ペア | 15kgf/ペア |
| 4660-300 | 300 | 296 | - | - | - | 167 | - | 119 | - | - | - | 500 | 196N/ペア | 20kgf/ペア |
| 4660-350 | 350 | 348 | 71 | - | - | 217 | - | 119 | 183 | - | - | 550 | 245N/ペア | 25kgf/ペア |
| 4660-400 | 400 | 406 | 103 | - | - | 267 | - | 119 | 215 | - | - | 600 | 294N/ペア | 30kgf/ペア |
| 4660-450 | 450 | 458 | 71 | 135 | - | 317 | - | 119 | 279 | - | - | 650 | 343N/ペア | 35kgf/ペア |
| 4660-500 | 500 | 509 | 71 | 135 | - | 327 | 367 | 119 | 215 | 335 | - | 700 | 392N/ペア | 40kgf/ペア |
| 4660-550 | 550 | 560 | 103 | 167 | - | 359 | 417 | 119 | 215 | 343 | - | 750 | 441N/ペア | 45kgf/ペア |
| 4660-600 | 600 | 611 | 103 | 199 | - | 391 | 467 | 119 | 215 | 343 | 439 | 800 | 343N/ペア | 35kgf/ペア |
| 4660-650 | 650 | 661 | 103 | 199 | - | 441 | 517 | 119 | 215 | 343 | 471 | 850 | 343N/ペア | 35kgf/ペア |
| 4660-700 | 700 | 712 | 103 | 199 | 263 | 491 | 567 | 119 | 215 | 343 | 535 | 900 | 343N/ペア | 35kgf/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
- ※ 引き出しが閉じているとき、前板が押されると不意に引き出しが開く場合があります。
- ※ 強い衝撃を与えないでください。不意に引き出しが開く場合があります。
- ※ PPDは、常用するためのものではありません。
- ※ プッシュオープン機構は、前板中央部を押して操作してください。押す範囲を広げるときは、PAEで隙間の調整を行ってください。
この商品の付属品
- 十字穴付トラスタッピンねじ4×12
- 六角棒スパナ
詳細情報
基本情報
押すだけで簡単に開くプッシュオープン機構付きのスライドレールです。
【特長】
・前板を押すだけで引き出しが開きます。
・ハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
・プッシュ量が少なく荷重などで両手がふさがっている時でも、肘などで前板を少し押すと引き出しが簡単に開きます。
・プッシュオープン機構をレールに内蔵しているため、従来のレール同様に取り付けが簡単です。
・引き出しを大きくスライドできる3段引き仕様で、引き出しを有効活用できます。
・新機構PPD（プルプロテクトデバイス）が、引き出しをプッシュせず強制的に引き出した時、機構部へのダメージを最小限にします。
・閉時のガタつきを減らし、前板を押す位置が中央から多少ずれても引き出しは開きます。
・樹脂製スプリングが引き出しを完全に開けた際と、閉めた際の金属音を軽減します。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・フラットなデザインのキャビネットに適用。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

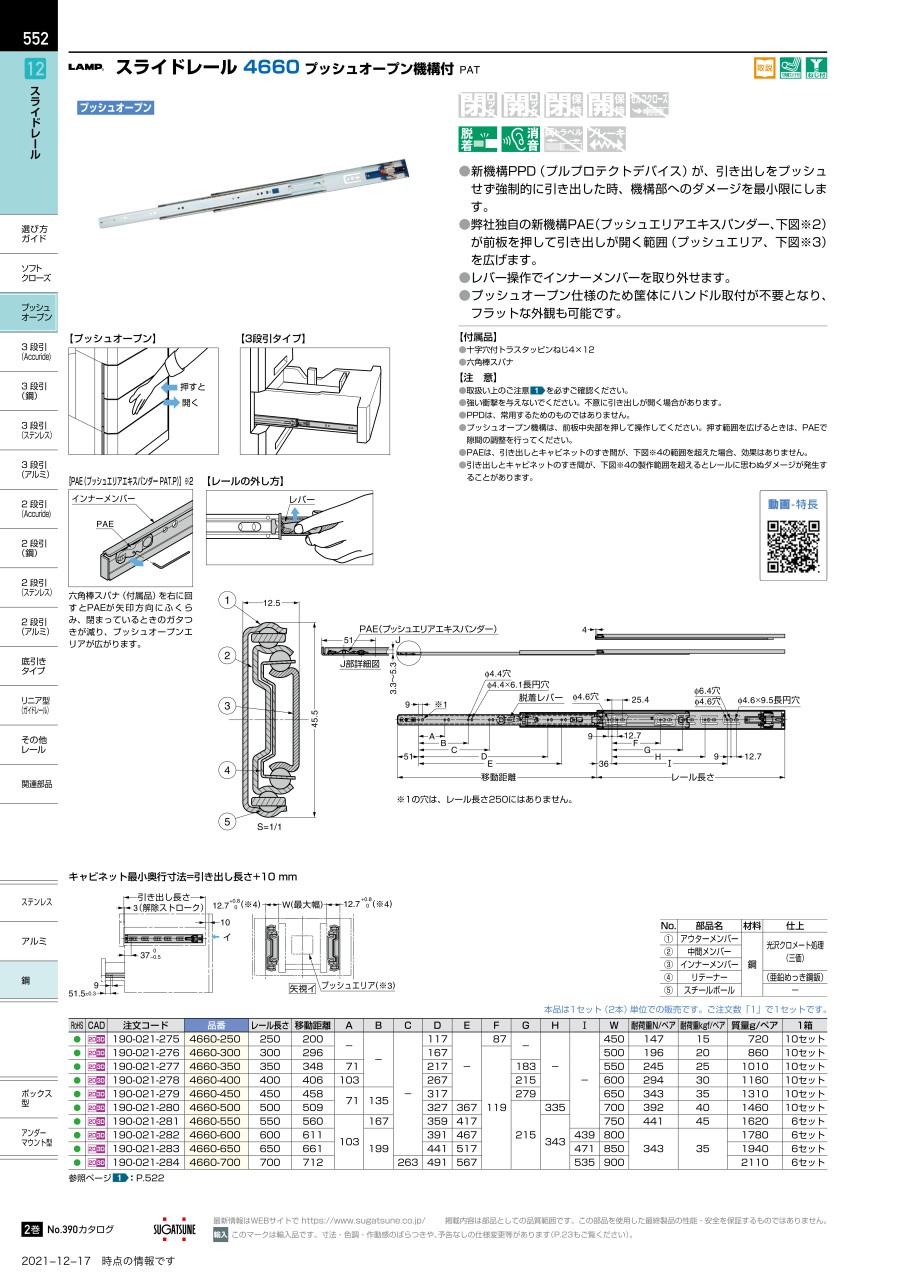

カタログ
