スライドレール セルフ＆ソフトクロージング機能付 4670【2個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,697円～7,151円
- 税込単価
- 5,167円～7,866円
セルフ&ソフトクロージング機構でゆっくりと静かに閉まるスライドレールで...
詳細情報を確認する商品情報

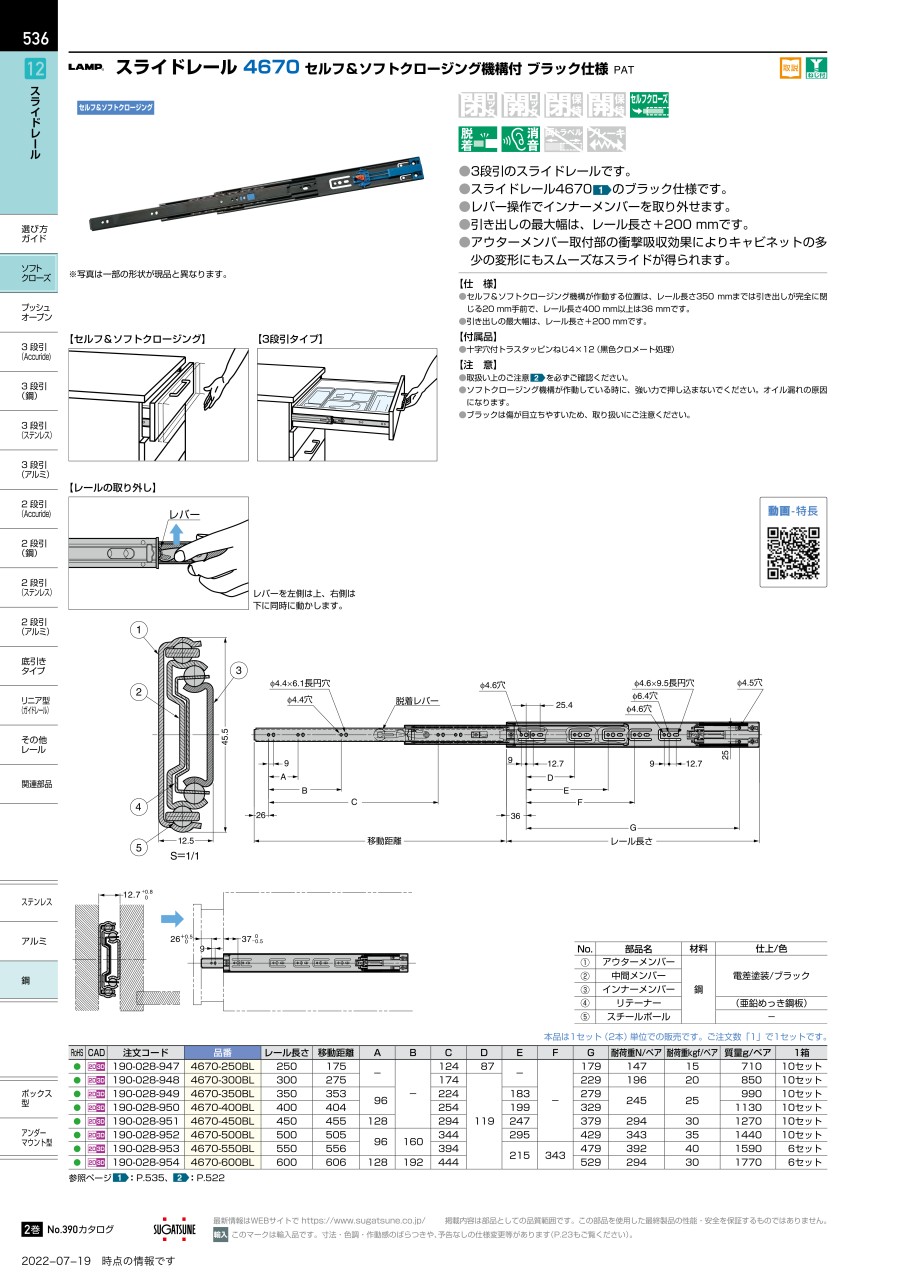

スライドレール 4670の仕様
輸入元メーカーの商品改良の為、2021年12月を目安に4670 型の仕様変更随時をさせていただきます。
詳細は下記となり、外観寸法、取り付け方法の変更はございません。
これまでご採用いただけたお客様には大変お手数をお掛けしますが、何卒ご理解の上、ご対応くださいます様、宜しくお願い申し上げます。
変更内容（上記の「現行」→「新」へ変更）
（1）インナーメンバーの切り欠き加工
（2） アクティベーターの形状と色（材質の変更はございません）
（3） ダンパーケーシングと先端の形状
（4）中間メンバーのリテーナーストッパー形状
改善点
◆ アクティベーターがダンパーに当たる際の音の軽減。
◆ インナーメンバーがダンパーケーシングに擦れにくくなり、引き込み操作感の改善。
◆ リテーナーが抜けにくくなる。
スライドレール 4670 イメージ
スライドレール 4670のセルフ＆ソフトクロージング
スライドレール 4670の3段引きタイプ
スライドレール 4670のレールの取り外し
- レバーを左側は上、右側は下に同時に動かす
スライドレール 4670の寸法例
（単位：mm）
スライドレール 4670の寸法図1
スライドレール 4670の寸法図2
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （3） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼鈑） |
| （5） | スチールボール | 鋼 | - |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | 耐荷重 N/ペア | 耐荷重 kgf/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4670-250 | 250 | 175 | - | - | 124 | - | 87 | - | - | - | 179 | 147 | 15 |
| 4670-300 | 300 | 275 | - | - | 174 | - | 119 | - | - | - | 229 | 196 | 20 |
| 4670-350 | 350 | 353 | 96 | - | 224 | - | 119 | 183 | - | - | 279 | 245 | 25 |
| 4670-400 | 400 | 404 | 96 | - | 254 | - | 119 | 199 | - | - | 329 | 245 | 25 |
| 4670-450 | 450 | 455 | 128 | - | 294 | - | 119 | 247 | - | - | 379 | 294 | 30 |
| 4670-500 | 500 | 505 | 96 | 160 | 344 | - | 119 | 295 | - | - | 429 | 343 | 35 |
| 4670-550 | 550 | 556 | 96 | 160 | 394 | - | 119 | 215 | 343 | - | 479 | 392 | 40 |
| 4670-600 | 600 | 606 | 128 | 192 | 444 | - | 119 | 215 | 343 | - | 529 | 294 | 30 |
| 4670-650 | 650 | 653 | 128 | 224 | 416 | 494 | 119 | 215 | 343 | 439 | 579 | 294 | 30 |
| 4670-700 | 700 | 704 | 128 | 224 | 480 | 544 | 119 | 215 | 343 | 487 | 629 | 294 | 30 |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上記表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
付属品
- 十字穴付トラスタッピンねじ4×12
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
5,498円 ( 6,048円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,497円 ( 6,047円 ) | 在庫品1日目当日出荷可能 |
7,151円 ( 7,866円 ) | 4日目 |
6,711円 ( 7,382円 ) | 4日目 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
セルフ&ソフトクロージング機構でゆっくりと静かに閉まるスライドレールです。
【特長】
・セルフ&ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
・セルフ＆ソフトクロージング機構はレールに内蔵しているため、従来のレール同様に取り付けが簡単です。
・引き出しが大きくスライドする3段引き仕様で、引き出し内部の有効活用できます。
・レール長さ350mm以上はレール長さ以上に引き出しできるオーバートラベルです。
・引き出しの最大幅は、レール長さ+200mmです。
・レール長さ450mm以上は30kgfを超える耐荷重です。
・アウターメンバー取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。
・ノイズ、ショックを吸収する樹脂製スプリング付です。
・レバー操作でインナーレールの取り外しができます。
【用途】
・キャビネットの引き出し等に適用。
