Accuride スライドレール C3401 重量用

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 6,301円～9,997円

税込単価: 6,931円～10,997円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・全開時...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
定格荷重［2本使用時］（範囲） (N)
801～1,000
高さ (mm)
16
幅 (mm)
51.9
仕様
消音機構付
レール表面処理
光沢クロメート処理

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

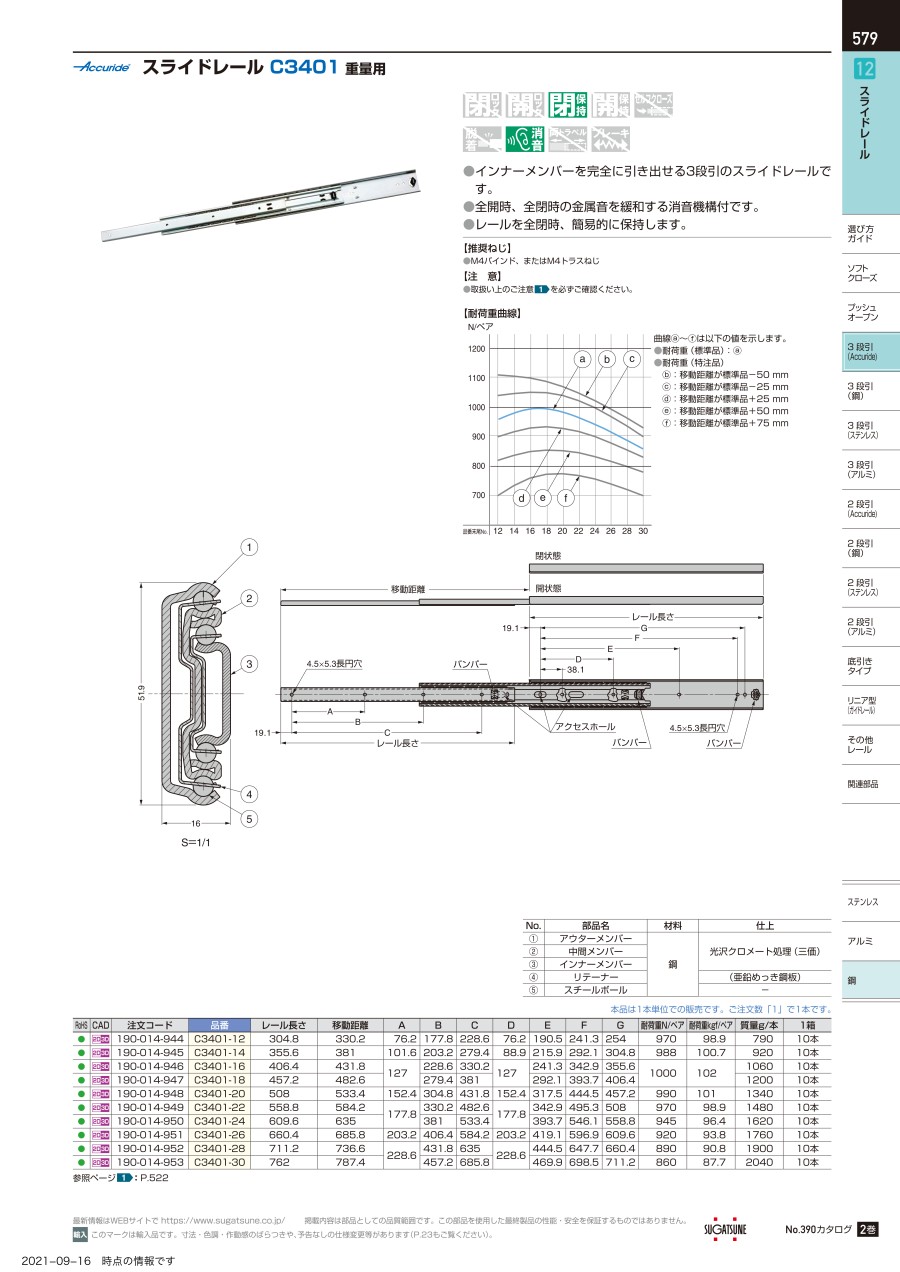

リニア型目的スライドレール（C2415）の特長

部品構成

No.	部品名	材料	仕上
（1）	アウターメンバー	鋼	光沢クロメート処理（三価）
（2）	中間メンバー
（3）	インナーメンバー
（4）	リテーナー		（亜鉛めっき鋼板）
（5）	スチールポール		-

寸法図

品番	レール長さ	移動距離	A	B	C	D	E	F	G	耐荷重N/ベア	耐荷重kgf/ベア	質量kg/本
C3401-12	304.8	330.2	76.2	177.8	228.6	76.2	190.5	241.3	254	970	98.9	0.79
C3401-14	355.6	381	101.6	203.2	279.4	88.9	215.9	292.1	304.8	988	100.7	0.92
C3401-16	406.4	431.8	127	228.6	330.2	127	241.3	342.9	355.6	1000	102	1.06
C3401-18	457.2	482.6	127	279.4	381	127	292.1	393.7	406.4	1000	102	1.20
C3401-20	508	533.4	152.4	304.8	431.8	152.4	317.5	444.5	457.2	990	101	1.34
C3401-22	558.8	584.2	177.8	330.2	482.6	177.8	342.9	495.3	508	970	98.9	1.48
C3401-24	609.6	635	177.8	381	533.4	177.8	393.7	546.1	558.8	945	96.4	1.62
C3401-26	660.4	685.8	203.2	406.4	584.2	203.2	419.1	596.9	609.6	920	93.8	1.76
C3401-28	711.2	736.6	228.6	431.8	635	228.6	444.5	647.7	660.4	890	90.8	1.90
C3401-30	762	787.4	228.6	457.2	685.8	228.6	469.9	698.5	711.2	860	87.7	2.04

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

注文コード

RoHS?

最小発注数量

151～350	151～350	330.2	304.8	970	190-014-944	10	1個
351～550	351～550	381	355.6	988	190-014-945	10	1個
351～550	351～550	431.8	406.4	1000	190-014-946	10	1個
351～550	351～550	482.6	457.2	1000	190-014-947	10	1個
351～550	351～550	533.4	508	990	190-014-948	10	1個
551～750	551～750	584.2	558.8	970	190-014-949	10	1個
551～750	551～750	635	609.6	945	190-014-950	10	1個
551～750	551～750	685.8	660.4	920	190-014-951	10	1個
551～750	551～750	736.6	711.2	890	190-014-952	10	1個
751～950	751～950	787.4	762	860	190-014-953	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,301円 ( 6,931円 )	4日目
7,239円 ( 7,963円 )	4日目
6,856円 ( 7,542円 )	4日目
8,197円 ( 9,017円 )	4日目
7,787円 ( 8,566円 )	4日目
8,327円 ( 9,160円 )	4日目
8,657円 ( 9,523円 )	4日目
8,864円 ( 9,750円 )	4日目
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付です。
・レールを全閉にした時、簡易的にその状態を保持します。
【用途】
・プリンター、コピーマシンなどOA機器に適用。
・コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレールです。オールステンレス鋼製で耐食性に優れています。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。
