LAMP ステンレス鋼製フラップステー L-195-JC型
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図1
寸法図2
製品仕様
イメージ
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | ケース | ステンレス鋼（SUS304） | バレル研磨 |
| （2） | アーム | ステンレス鋼 | － |
| （3） | トップキャップ | ポリアセタール（POM） | 素地 |
| （4） | ブラインドリベット | アルミニウム合金 | － |
| （5） | ボトムブラケット | ステンレス鋼（SUS304） | バレル研磨 |
| （6） | ボトム軸 | ステンレス鋼 | 素地 |
| （7） | トップブラケット | ステンレス鋼（SUS304） | バレル研磨 |
| （8） | トップ軸 | ステンレス鋼 | 素地 |
| 型番 | 適応扉高さ（参考概寸） | 圧縮荷重N/1本 | 圧縮荷重kgf/1本 | 質量g |
|---|---|---|---|---|
| L-195-JC-A | 250～350 | 147 | 15 | 100 |
| L-195-JC-B |
使用例
保持解除方法
一軸蝶番使用時 取付例
詳細情報
基本情報
【特長】
・扉を全開状態で保持するステーです。
・全開状態でさらに少し扉を持ち上げると解除します。
・L-195型と同寸法の簡易版で、コストパフォーマンスに優れています。
・基本的な開き方は上開きです。
・全開保持仕様、左右兼用、耐縮荷重147N/1本です。
【用途】
・安全対策に最適。
・扉を全開状態で保持する必要がある箇所に適用。

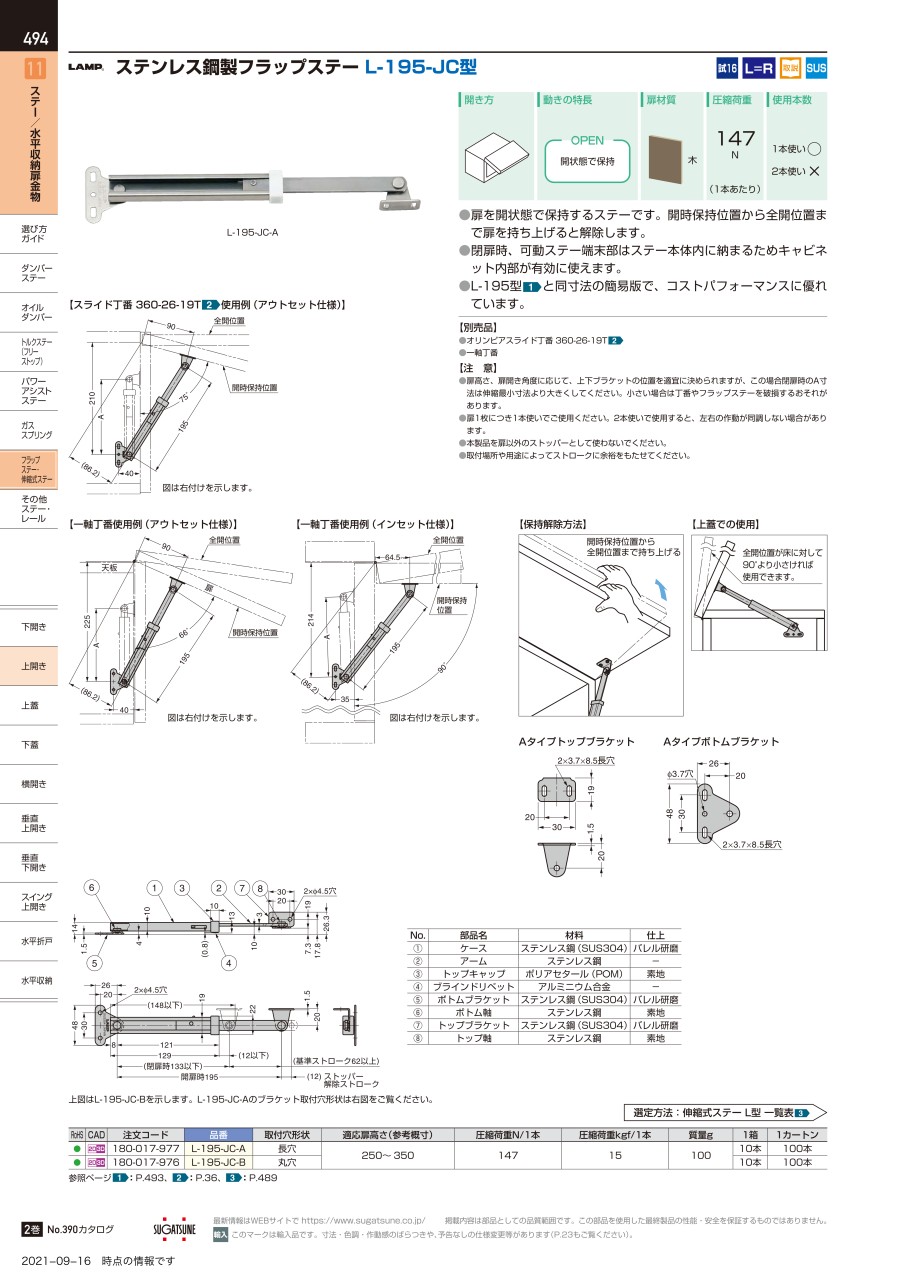

カタログ
