LAMP ステンレス鋼製スプリングステー S-AT01S・S-AT02S
- 通常単価(税別)
- 2,397円～2,748円
- 税込単価
- 2,637円～3,023円
通常出荷日：在庫品1日目当日出荷可能
小型のため、中のスペースを有効に活用できます。【特長】・スプリングの反力により、上蓋を軽く持ち上げられ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図1
寸法図2
製品仕様
イメージ
| 型番 | バネの強さ | 主材料 | 仕上 | トルク |
|---|---|---|---|---|
| S-AT01S | 弱タイプ | ステンレス鋼（SUS430）／ポリアセタール（POM） | 素地 | 6.1～8.8N・m/1本（62～90kgf・cm/1本） |
| S-AT02S | 強タイプ | ステンレス鋼（SUS430）／ポリアセタール（POM） | 素地 | 8.8～11.8N・m/1本（90～120kgf・cm/1本） |
注意・禁止事項
注意- ※ キャビネットおよび扉の設計の際、本品の取付位置は指定寸法、水平・垂直度を必ずお守りください。
- ※ 上蓋に対し、開き角度以上にあおりを加えないように別途ストッパーなどを設けてください。
- ※ 取付面の材質もご考慮ください。剛性が低いと変形または破損することがあります。
- ※ 連続開閉の目的には設計されておりません。
- ※ 経年変化により、反力が若干変化します。また、上蓋の質量や、重心位置などによっては保持できない場合があります。
- ※ スライド丁番（多軸丁番）のご使用はおやめください。
- ※ 使用前に必ず試作検証を行ってください。
詳細情報
基本情報
小型のため、中のスペースを有効に活用できます。
【特長】
・スプリングの反力により、上蓋を軽く持ち上げられます。
・扉を簡易的に保持します（約10°～80°）。
・どちらも左右兼用です。
・上蓋の質量・サイズにより、反力強タイプと反力弱タイプからお選びいただけます。
・使用温度：0℃～40℃／保存温度：-10℃～50℃。
・使用湿度：90％RH以下／保存湿度：95％RH以下。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

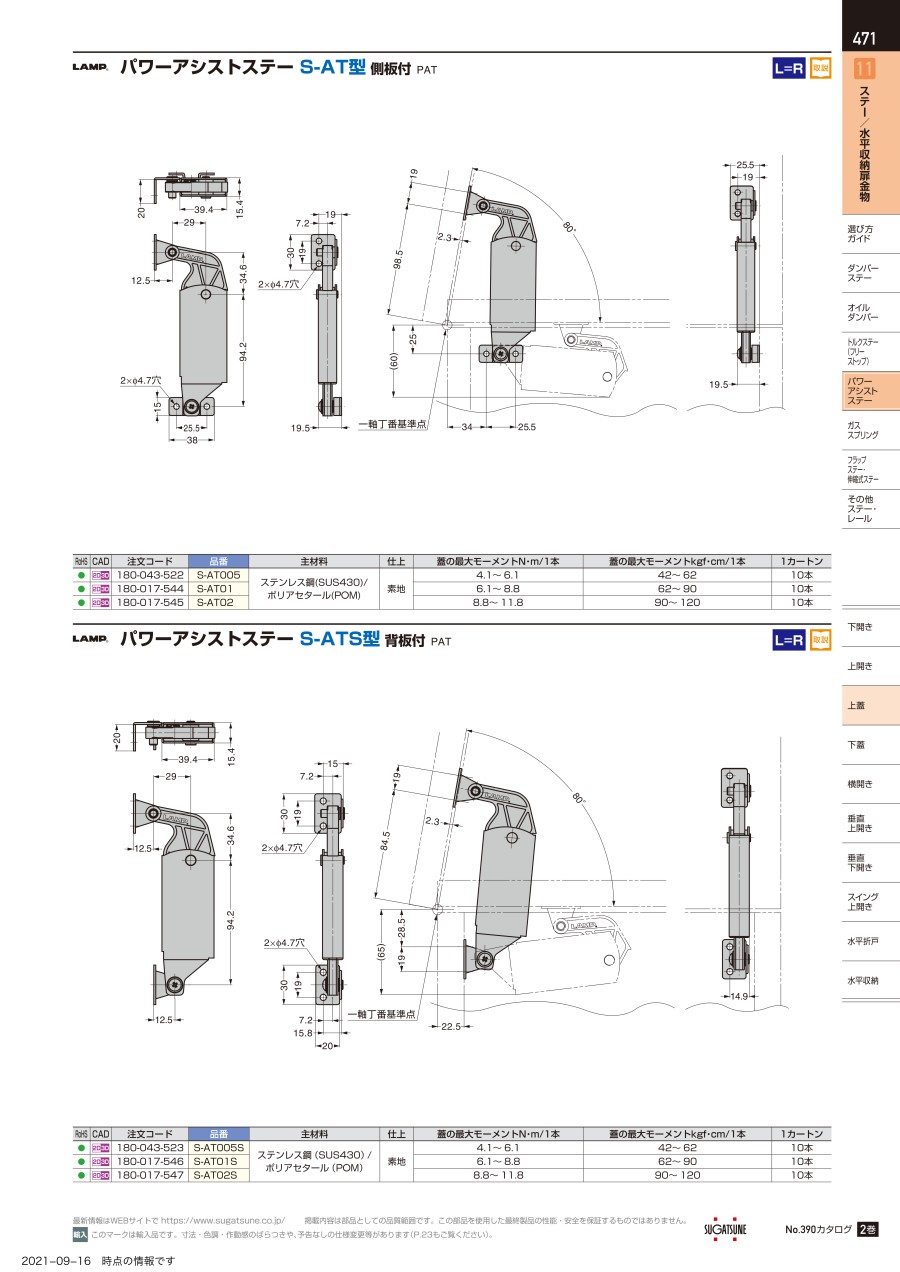

カタログ
