LAMP フリーストップ機構付トルクステー S-52T15型
- 通常単価(税別)
- 1,697円
- 税込単価
- 1,867円
フリーストップ機構付トルクステーです。【特長】・金属板の摩擦力を利用してトルク...
詳細情報を確認する- 扉の開き方
- 下開き / 上開き / 上蓋 / 横開き
- 種類
- 真ん中折りステー
- ストッパー
- フリーストップ
- ストッパー解除方法
- なし
- ダンパー方向
- 両方向
- 扉モーメント／軸トルク (N・m)
- 1.5
- 本体仕上
- 光沢バレル研磨
未確定：候補が2型番あります。
商品情報

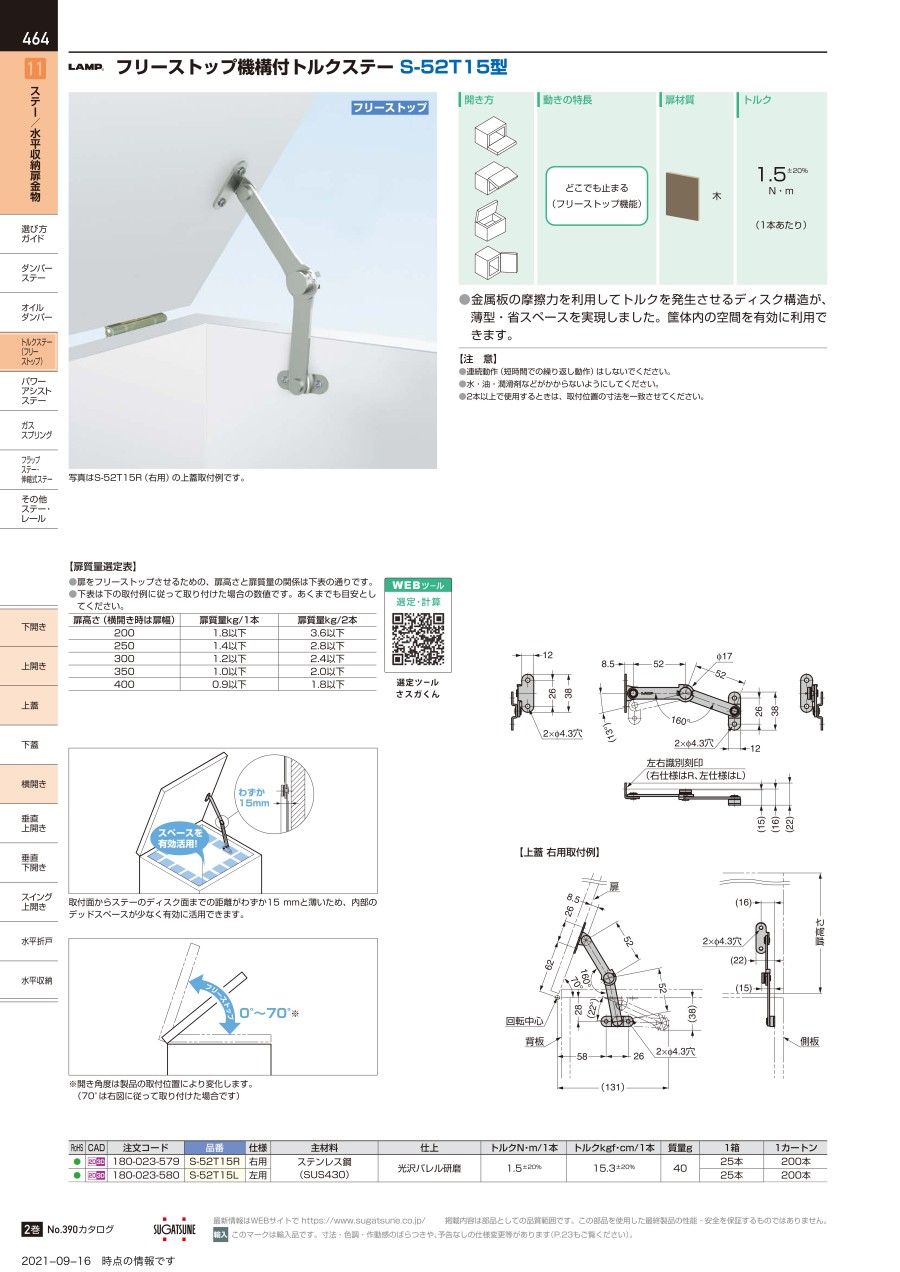

外形図
寸法図
製品仕様
外観
| 開き方 | トルク | |||
|---|---|---|---|---|
| 上蓋 | 下開き | 上開き | 横開き | 1.5±20%N・m/1本 （15.3±20%kgf・cm/1本） |
| 型番 | 仕様 | 主材料 | 仕上 | トルクN・m/1本 | トルクkgf・cm/1本 | 質量g |
|---|---|---|---|---|---|---|
| S-52T15R | 右用 | ステンレス鋼（SUS430） | 光沢バレル研磨 | 1.5±20% | 15.3±20% | 40 |
| S-52T15L | 左用 |
使用例
取付例
上蓋 右用取付例
特長
取付面からのステーのディスク面までの距離がわずか15mmと薄いため、内部のデッドスペースが少なく有効に活用可能。
※ 開き角度は製品の取付位置により変化。
選定サポート情報
- 扉をフリーストップさせるための、扉高さと扉質量の関係は下表の通りです。
- 下表は上の使用例に従って取り付けた場合の数値です。あくまでも目安としてください。
| 扉高さ | 扉質量kg/1本 | 扉質量kg/2本 |
|---|---|---|
| 200 | 1.8以下 | 3.6以下 |
| 250 | 1.4以下 | 2.8以下 |
| 300 | 1.2以下 | 2.4以下 |
| 350 | 1.0以下 | 2.0以下 |
| 400 | 0.9以下 | 1.8以下 |
詳細情報
基本情報
フリーストップ機構付トルクステーです。
【特長】
・金属板の摩擦力を利用してトルクを発生させるディスク構造が、薄型・省スペースを実現しました。
・筐体内の空間を有効に利用できます。
・任意の位置で扉を保持できるフリーストップ機構付きです。
・筐体や開口部の使い勝手を大幅に向上させます。
【用途】
・扉のステーとして最適。
