スイングリフトアップ SLUN-N型
- 通常単価(税別)
- 17,141円～17,262円
- 税込単価
- 18,855円～18,988円
扉をスムーズに上下開閉するためのステー。【特長】・オリジナルメカニズム／ラプコンの働きで扉を上下に開閉...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
部品構成
構成図
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ABS樹脂 | グレー |
| （2） | マウンティングプレート | 鋼（SPCC） | クロムめっき |
| （3） | アーム | ||
| （4） | 座金 | ||
| （5） | ストッパー | エチレンプロピレンゴム（EPDM） | ブラック |
| （6） | 調節ねじ | 鋼（SWCH） | すず・コバルト合金めっき |
| （7） | ダンパーコア | ポリアセタール（POM） | - |
| （8） | ダンパーホルダー | ポリアミド（PA） |
| 型番 | 仕様 | 扉幅 | 扉高さ | 扉質量kg |
|---|---|---|---|---|
| SLUN-3N | リフトアシスト ソフトクローズ | 600～900 | 390～450 | 2.8～3.8 |
| SLUN-4N | 3.8～4.8 | |||
| SLUN-5N | 4.8～5.8 |
使用温度：+5度～+35度
付属品／十字穴付バインドタッピンねじ3.5×15（本体取付用）、十字穴付皿タッピンねじ3.5×20（ダンパー取付用）、十字穴付トラスタッピンねじ4.5×12（連動バー取付ねじ）
| 型番 | 主材料 | 仕上／色 | 扉幅 | 扉高さ | 扉質量kg |
|---|---|---|---|---|---|
| SLUN-3N | ABS樹脂／鋼 | クロムめっき／グレー | 600～900 | 390～450 | 2.8～3.8 |
| SLUN-4N | 3.8～4.8 | ||||
| SLUN-5N | 4.8～5.8 |
使用例
高さ方向のデッドスペースが少なく棚を取り付ける際も邪魔にならない。
型番：SLD型と組み合わせ時の使用例。
開き方／垂直上開き。
提供：株式会社SIJテクノロジ
扉は手前に約50～70mm開くと、スプリングの力で軽く開く
提供：株式会社SIJテクノロジ

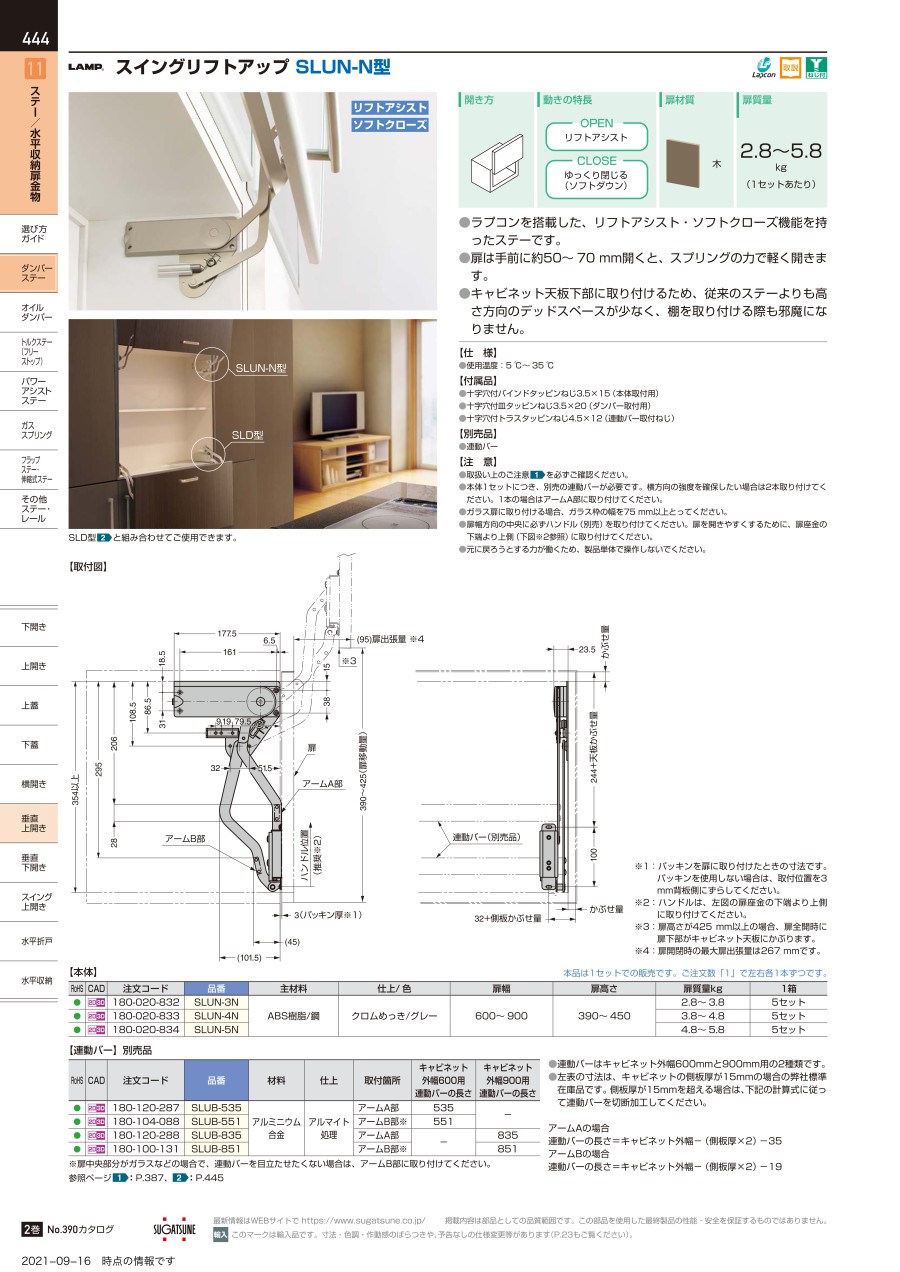

【LAMPスイングリフトアップSLUN-N型の取付図】
- ※1：パッキンを扉に取り付けたときの寸法。パッキンを使用しない場合は、取付位置を3mm背板側にずらすようにする。
- ※2：ハンドルは、右図の扉座金の下端より上側に取り付けてる。
- ※3：扉高さが425mm以上の場合、扉全開時に扉下部がキャビネット天板にかぶる。
- ※4：扉開閉時の最大扉出張量は267mm。
注意・禁止事項
- ※ 本体1セットにつき、別売の連動バーが必要です。横方向の強度を確保したい場合は2本取り付けてください。1本の場合はアームA部に取り付けてください。
- ※ ガラス扉に取り付ける場合、ガラス枠の幅を75mm以上とってください。
- ※ 扉幅方向の中央に必ずハンドル（別売）を取り付けてください。扉を開きやすくするために、扉座金の下端より上側（取付図※2参照）に取り付けてください。
- ※ 元に戻ろうとする力が働くため、製品単体で操作しないでください。
- ※ 取扱い上のご注意を必ずご確認ください。
詳細情報
基本情報
扉をスムーズに上下開閉するためのステー。
【特長】
・オリジナルメカニズム／ラプコンの働きで扉を上下に開閉するための部品。
・ダンパーの働きにより、扉はゆっくりと閉まる。
・キャビネット天板下部に取り付けるため、デッドスペースが少なく、棚を取り付ける際も邪魔にならない。
【用途】
・扉を取り付ける際のステーとして利用可能。
