LAMP ラプコンステー SLU-ELAN型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,972円～39,546円
- 税込単価
- 2,169円～43,501円
【特長】・オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 取扱い上のご注意（メーカーカタログのP.300）を必ずご確認ください。
- 本体1セットにつき、別売の連動バーが1本必要になります。本製品は必ず左右セットでご使用ください。
取付前のステー単品のアームは、絶対に手で押し下げないでください。 - 扉を開ききった状態からさらに開くのはおやめください。また、無理な力を加えての開閉動作はおやめください。使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品仕様
本体がコンパクトでデットスペースが少なく、棚の取り付けでもステーが邪魔になりにくい
| 仕様 | 型番 | 主材料 | 仕上/色 | 扉幅 | 扉高さ※1 | 扉質量※2 | 質量 |
|---|---|---|---|---|---|---|---|
| リフトアシスト フリーストップ ソフトクローズ | SLU-ELAN-S4 | 鋼/ABS樹脂 | ニッケルめっき/ライトグレー | 1,800以下 | 390～500 | 5～6.5kg | 2,491g |
| SLU-ELAN-L4 | 鋼/ABS樹脂 | ニッケルめっき/ライトグレー | 1,800以下 | 390～500 | 6.5～8kg | 2,542g | |
| SLU-ELAN-M4 | 鋼/ABS樹脂 | ニッケルめっき/ライトグレー | 1,800以下 | 390～500 | 8～9.5kg | 2,581g | |
| SLU-ELAN-H4 | 鋼/ABS樹脂 | ニッケルめっき/ライトグレー | 1,800以下 | 390～500 | 9.5～11kg | 2,631g |
- ※1キャビネット高さ内寸は360mm以上必要です。
- ※2扉質量にはハンドルを含んでください。
| 型番 | 主材料 | 仕上 | キャビネット幅内寸法※3 | 質量 |
|---|---|---|---|---|
| ELB-480 | アルミニウ厶合金 | アルマイト処理 | 556～566 | 181g |
| ELB-780 | アルミニウ厶合金 | アルマイト処理 | 856～866 | 294g |
| ELB-1080 | アルミニウ厶合金 | アルマイト処理 | 1,156～1,166 | 407g |
| ELB-1380 | アルミニウ厶合金 | アルマイト処理 | 1,456～1,466 | 520g |
| ELB-1680 | アルミニウ厶合金 | アルマイト処理 | 1,756～1,766 | 633g |
- ※3キャビネット幅内寸法が上表の範囲外の場合は、長い連動バーをカットしてご使用ください。（連動バーの長さ=キャビネット幅内寸法-80mm）
ラプコンステーの扉の動き
図1
リフトアシスト機能
わずかな力で扉をあけられる。
図2
フリーストップ機能
任意の位置で扉を止められる。
図3
ソフトクローズ機能
扉が閉まる際は、手を離してもゆっくりと閉まり安全。
使用例
本体の取り付けが簡単
図4
ガイドプレートをキャビネット内側面と小口面に合わせて、左右天板下面の取り付ける。
本体と連動バーを仮組した状態で本体を差し込めば取り付け位置が決まる。
図5
本体を付属の皿タッピンねじでキャビネットに固定。左右の連動バーで固定ねじをしっかりと締める。

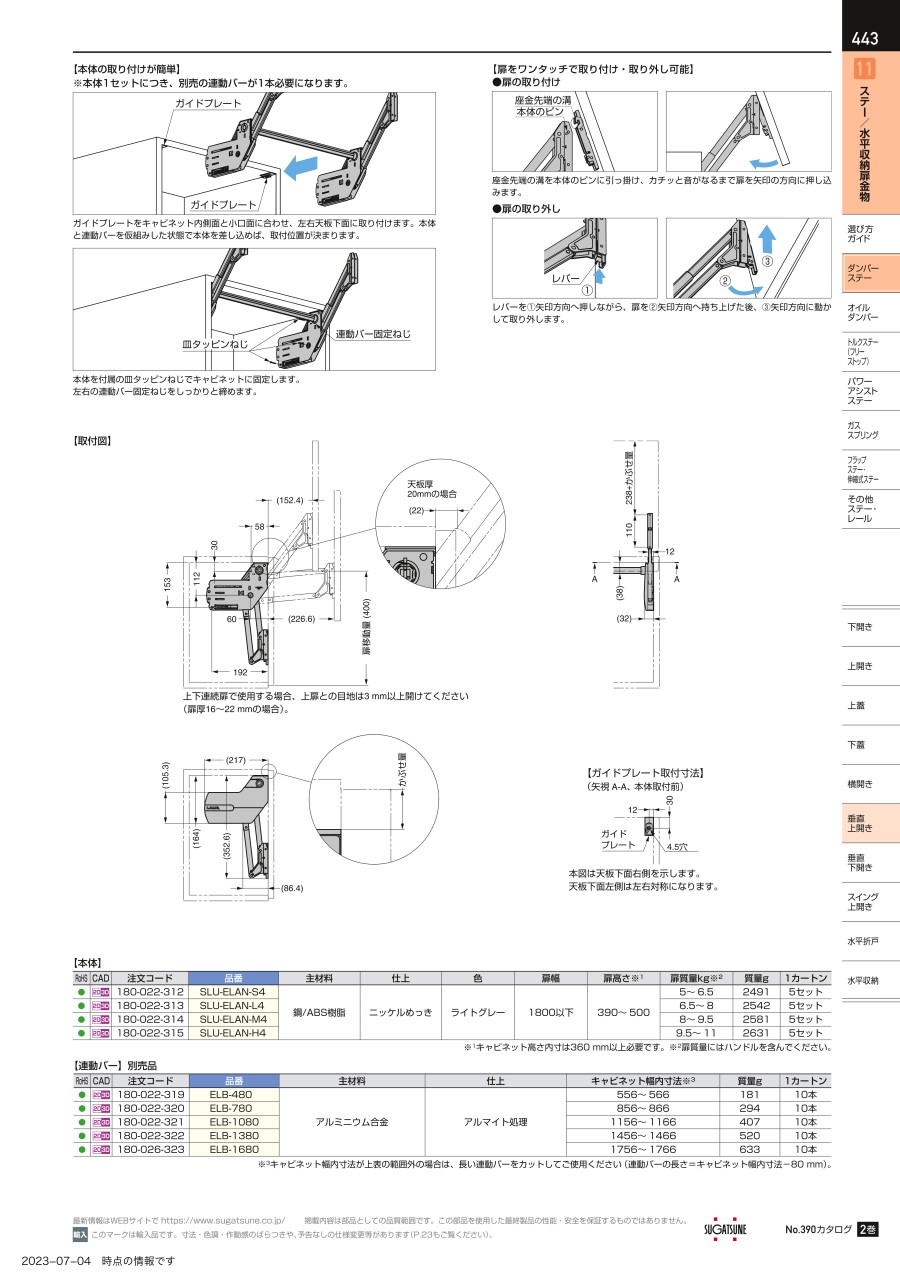

ラプコンステーの取付図
上下連動扉で使用する場合は上扉との目地は3mm以上開ける（扉厚16～22mmの場合）
ガイドプレート取付方法（矢視A-A、本体取付前）
- ※ 本図は天板下面右側を示します。
- 天板下面左側は左右対称になります。
使用例
開き方：垂直上開き
商品特長詳細
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,530円 ( 3,883円 ) | 在庫品1日目当日出荷可能 |
5,561円 ( 6,117円 ) | 3日目 |
5,868円 ( 6,455円 ) | 4日目 |
1,972円 ( 2,169円 ) | 在庫品1日目当日出荷可能 |
2,521円 ( 2,773円 ) | 在庫品1日目当日出荷可能 |
29,843円 ( 32,827円 ) | 在庫品1日目当日出荷可能 |
39,546円 ( 43,501円 ) | 4日目 |
39,546円 ( 43,501円 ) | 4日目 |
29,843円 ( 32,827円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします
・わずかな力で扉を開けられます
・任意の位置で扉を止められます
・扉が閉まる際は、手を離してもゆっくりと閉まり安全です
・どの位置にハンドルを取り付けても、スムーズに扉を開閉できます
・キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際もステーが邪魔になりません
・本体ユニットは簡単に取付位置が決まります
・座金はワンタッチで本体ユニットに取り付けできるため、施工が簡単・スピーディーです
・3万回の開閉試験をクリアします
・ラプコンを搭載した、リフトアシスト・フリーストップ・ソフトクローズ機能を持ったステーです
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 取扱い上のご注意（メーカーカタログのP.300）を必ずご確認ください。
- 本体1セットにつき、別売の連動バーが1本必要になります。本製品は必ず左右セットでご使用ください。
取付前のステー単品のアームは、絶対に手で押し下げないでください。 - 扉を開ききった状態からさらに開くのはおやめください。また、無理な力を加えての開閉動作はおやめください。使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
