LAMP ラプコンステー SLS-ELAN-TV型

製品仕様

イメージ1

写真は右用取付例

イメージ2

本体がコンパクトでデッドスペースが少なく、棚の取り付けでもステーが邪魔にならない

付属品

• 取付座金（1ヶ）木扉用
• 十字穴付皿タッピンねじ3.5×35（2本）本体取付用
• 十字穴付バインドタッピンねじ3.5×15（2本）座金取付用
• 十字穴付トラス小ねじM4×5（1本）座金連結用

使用例

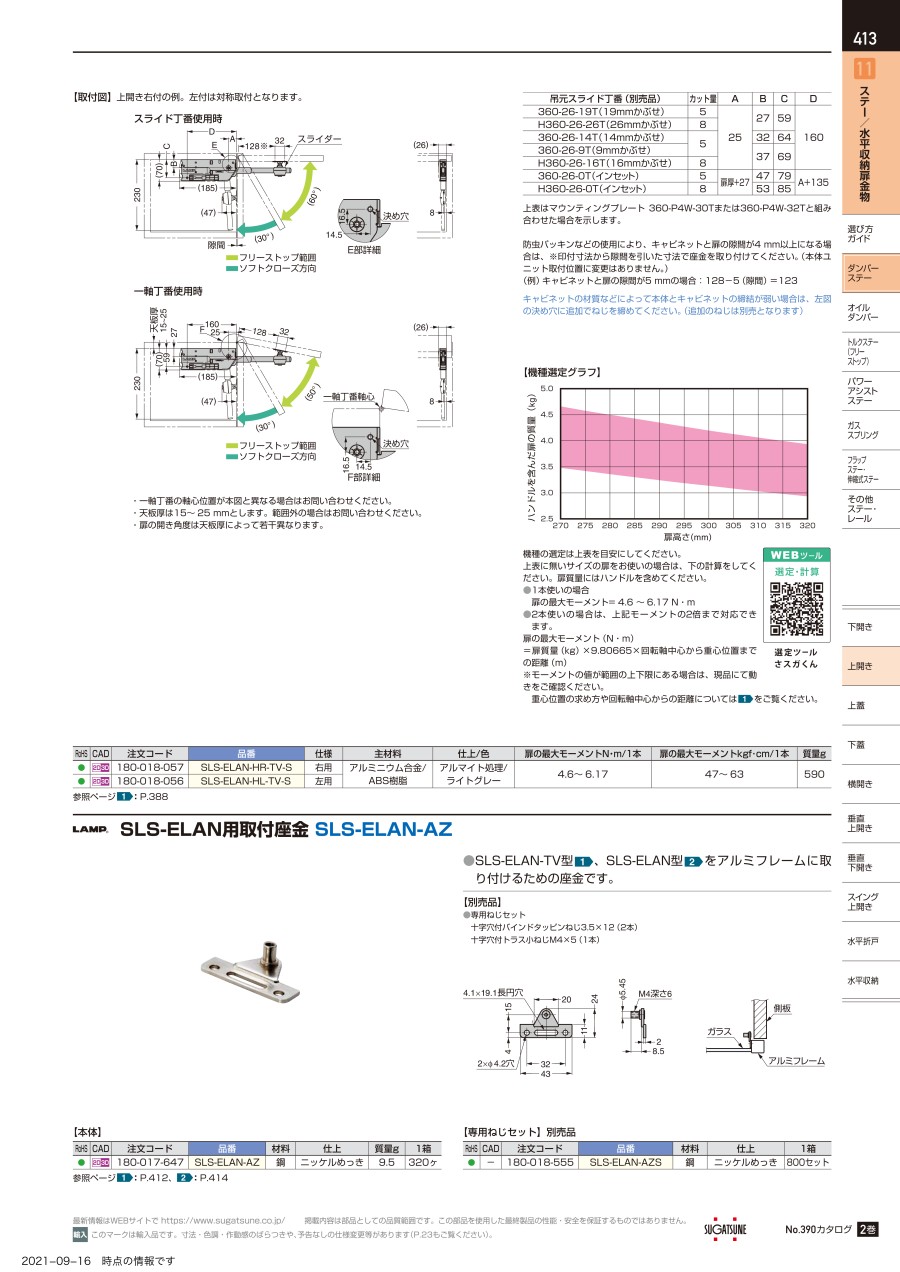

取付図、上開き右付の例、左付は対称取付となる

• 扉の開き角度は天板厚によって若干異なる

スライド丁番使用時 取付図

一軸丁番使用時 取付図

取付例

注意・禁止事項

• ※ 左右の勝手違いがあります。
• ※ 開閉は手動で行います。
• ※ 取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品が破損する恐れがあります。
• ※ 誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品や丁番が破損する原因となります。
• ※ 扉を開ききった状態からさらに開くのはおやめください。
• ※ 急いで扉を動かすなど、無理な開閉はおやめください。
• ※ 使用温度範囲（0℃～+40℃）内でご使用ください。
• ※ 使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
• ※ 本製品の分解、改造は決して行わないでください。
• ※ 筺体（キャビネット）および扉の設計の際、本製品の取付位置は指定寸法、水平・垂直度を必ず守ってください。
• ※ モーメントが指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
• ※ ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。
