LAMP プッシュラッチ ESN-195/BLK ワンタッチ取付

未確定:候補が2型番あります。
数量:

商品情報

外形図

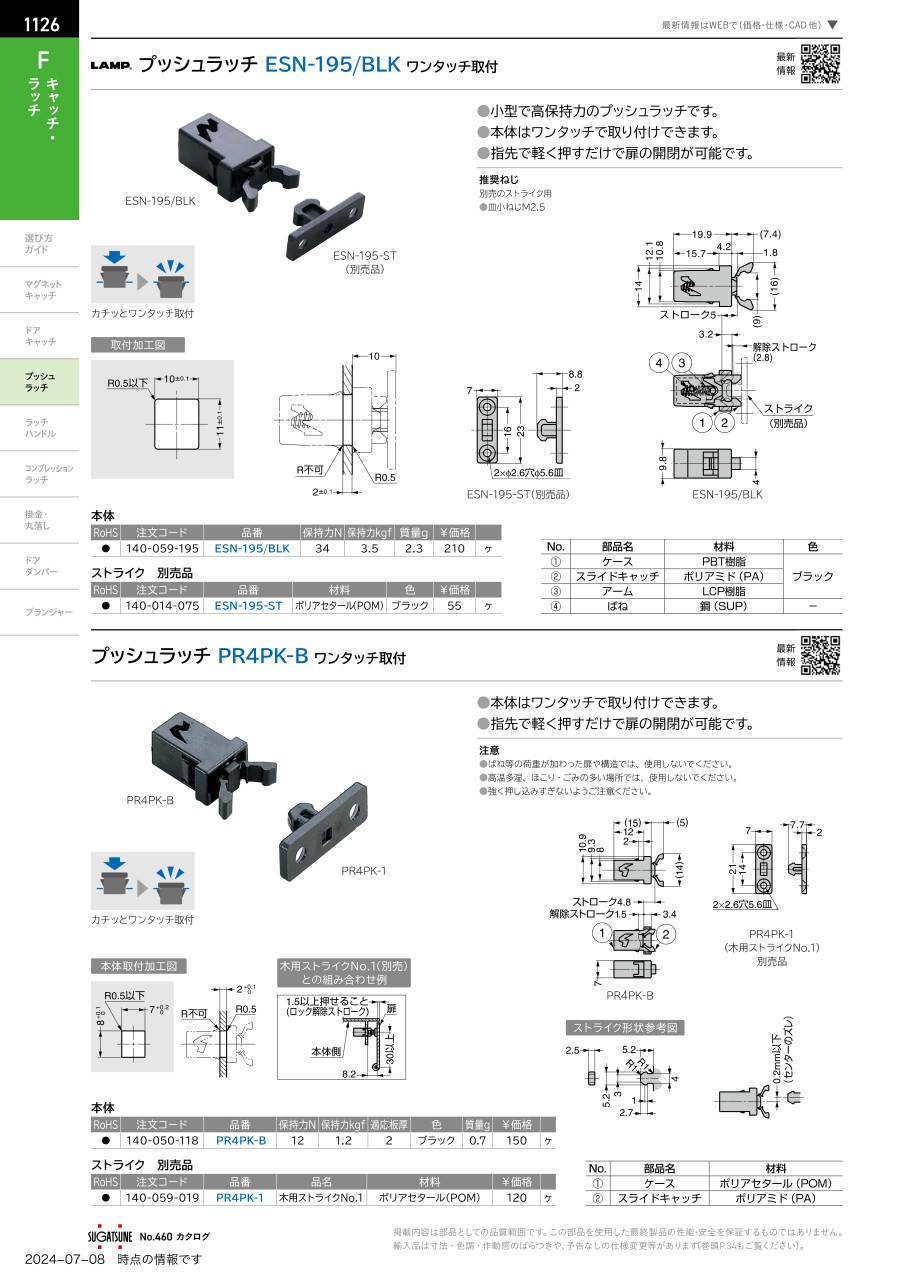

LAMP プッシュラッチ ESN-195/BLK ワンタッチ取付 外形図1

ESN-195/BLK

LAMP プッシュラッチ ESN-195/BLK ワンタッチ取付 外形図2

ESN-195-ST

製品仕様

No.部品名材 料
(1)ケースPBT樹脂ブラック
(2)スライドキャッチポリアミド(PA)
(3)アームLCP樹脂
(4)ばね鋼(SUP)-

【推奨ねじ】

ストライク用

  • 皿小ねじM2.5
  • 皿木ねじ呼び2.4

規格表

【本体】

型 番保持力N保持力kgf質量g
ESN-195/BLK343.52.3

【ストライク】

型 番材 料
ESN-195-STポリアセタール(POM)ブラック

使用例

【取付加工図】

LAMP プッシュラッチ ESN-195/BLK ワンタッチ取付 取付加工図01

型番リスト

表示件数

種類

ドアキャッチ種類

取付方法

保持力【範囲選択】

(N)

吸着力/引張力/保持力

(N)

長さ

(mm)

(mm)

本体材質(詳細)

取付穴径

吸着板

形状

注文コード

RoHS?最小発注数量
ドアキャッチ
プッシュキャッチ
埋込
30.1~70
34
14
9.8
PBT樹脂
-
あり
本体
140-059-195
10
1個
関連部品
-
-
-
-
23
7
ポリアセタール
2.6
-
ストライク
140-014-075
10
1個
通常単価(税別) (税込単価)
通常出荷日
269
( 296 )
在庫品1日目当日出荷可能
72
( 79 )
3日目

詳細情報

基本情報

小型で高保持力のプッシュラッチです。
【特長】
・本体はワンタッチで取り付けできます。
・ワンタッチ操作で扉を開閉でき、ハンドルやつまみは不要です。
・扉を開ける時は、指先で扉を軽く押すだけです。
・扉を閉める時も、指先で軽く押すだけで、アームがストライク(別売)をしっかりキャッチし、扉を保持します。
【用途】
・扉のキャッチに最適。
