デュアルスナップキャッチ 295-9001型
- 通常単価(税別)
- 1,553円～1,700円
- 税込単価
- 1,708円～1,870円
受座不要の、ワンタッチで取り付けできるキャッチ。【特長】・スナップイン仕様のた...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
製品仕様
取付加工図
固定側・取り外し側穴の許容位置ずれ範囲
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ポリアミド（PA） | ブラック |
| （2） | フック部 | 焼結鋼 | 光沢クロメート処理 |
規格表
| 型 番 | 適応板厚 （固定側） | 適応板厚 （取り外し側） | 引張力N | 引張力kgf | 質量g |
|---|---|---|---|---|---|
| 295-9001-52-10001 | 0.7～1.2 | 0.8～3 | 15 | 1.5 | 36 |
| 295-9001-52-15001 | 1.2～1.7 | ||||
| 295-9001-52-20001 | 1.7～2.2 | ||||
| 295-9001-52-10003 | 0.7～1.2 | 30 | 3 | ||
| 295-9001-52-15003 | 1.2～1.7 | ||||
| 295-9001-52-20003 | 1.7～2.2 | ||||
| 295-9001-52-10005 | 0.7～1.2 | 50 | 5.1 | ||
| 295-9001-52-15005 | 1.2～1.7 | ||||
| 295-9001-52-20005 | 1.7～2.2 |
使用例
取付例
注意・禁止事項
- この製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
- 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
- 引張力にはばらつきがあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,700円 ( 1,870円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
1,553円 ( 1,708円 ) | 4日目 |
詳細情報
基本情報
受座不要の、ワンタッチで取り付けできるキャッチ。
【特長】
・スナップイン仕様のため、ねじ、ナット、ワッシャは不要。
・3点ロッドシステムの代わりに使用し、扉閉時のがたつきを抑えることもできる。
・取り外し側加工穴のH寸法を10mm以上にすることで、キャッチ位置を調整できる。
・別売の専用工具で、筺体（枠）に取り付けた後でも取り外せる。（扉側は工具なしで外せる）
【用途】
・扉等の閉じた状態の保持に。

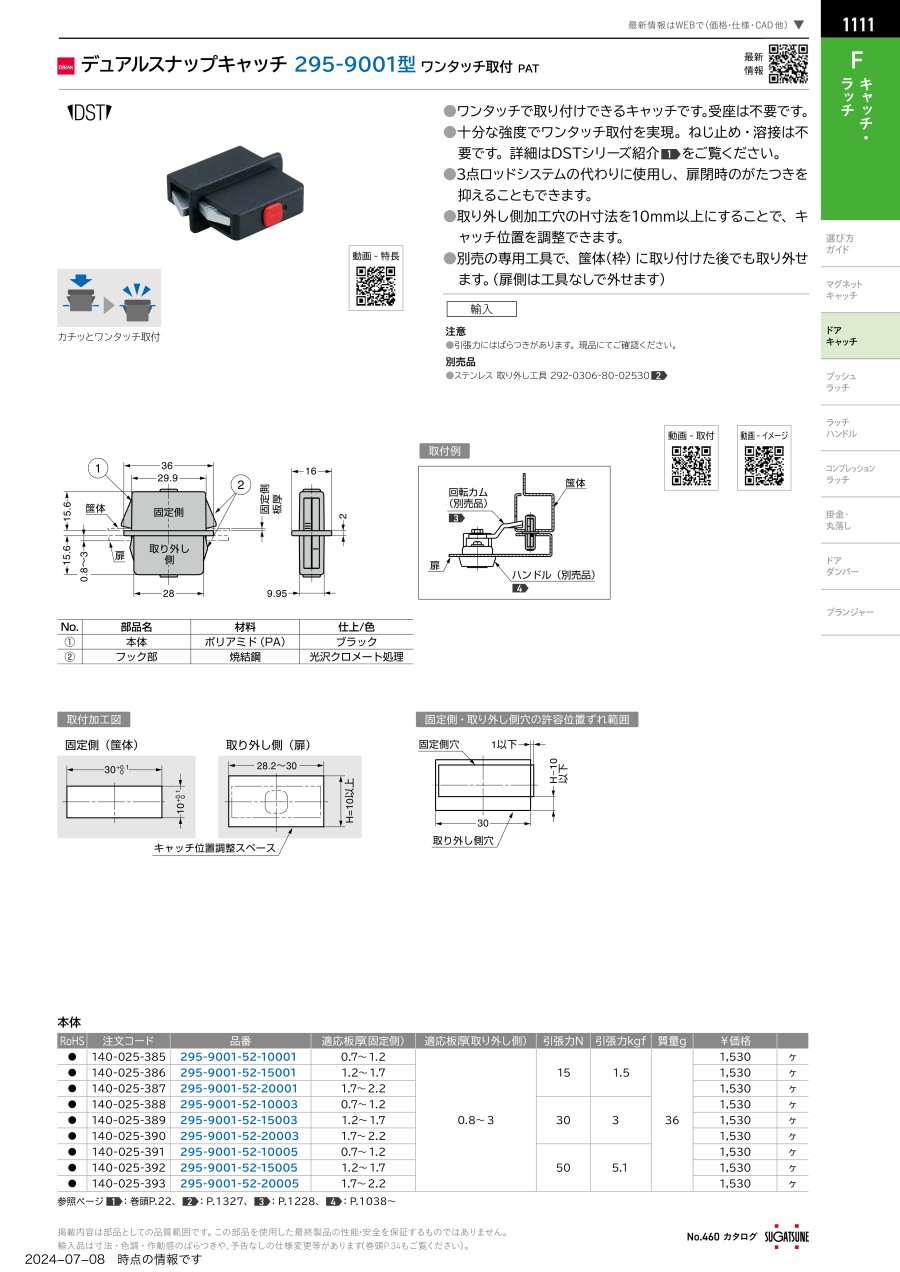

カタログ
