補助機器 ワンタッチ継手 PGシリーズ
- 通常単価(税別)
- 204円～549円
- 税込単価
- 224円～604円
【特長】・型式と仕様が多くあるので、様々な空気圧システムに用いられる。・流通性...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
商品情報

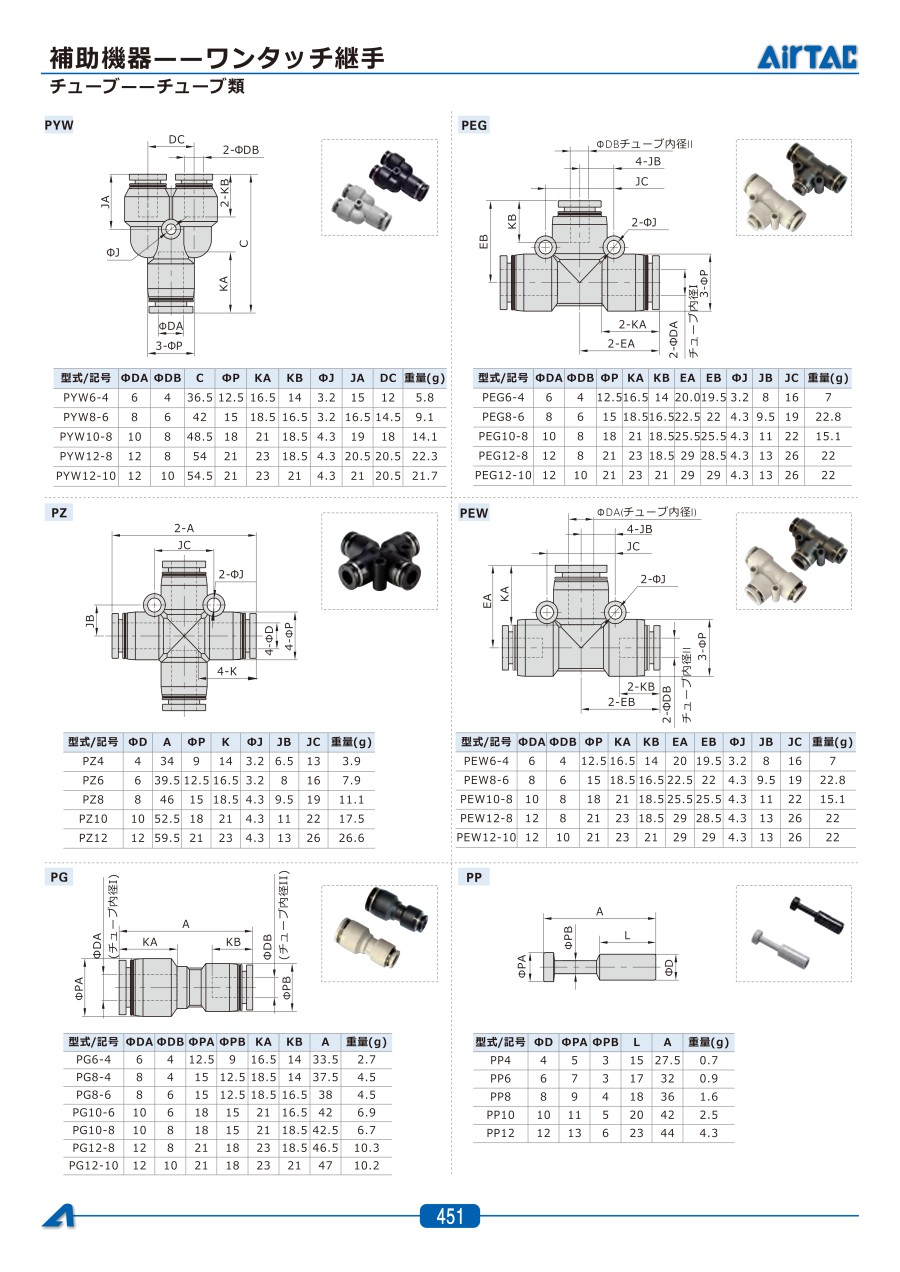

外形図
製品仕様
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） |
|---|---|
| 負荷 | -750mmHg（10Torr） |
| 保証耐圧力 | 1.5MPa |
| 動作温度範囲 | -20～70℃ |
| 適用ホース | ナイロンホースまたはPUパイプ |
| 色 | グレー/ブラック |
規格表
詳細情報
基本情報
【特長】
・型式と仕様が多くあるので、様々な空気圧システムに用いられる。
・流通性能が優れていて、チューブ内径と同じような容量の気体が通過できる。
・配管の装着・離脱が簡単であると共に、チューブと接続する部分は安全で耐久性があり、信頼性が高い。
・ネジ部は接合剤が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができる。
・ニッケルメッキで腐食や汚染を防げるので、いろいろな場所で使える。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
補助機器 ワンタッチ継手 PGシリーズのレビュー
機械部品用
5
5.02023/04/28
機械設備のエアー配管に使用しました。
こちらのサイトで在庫、価格、納期がすぐわかるので
また利用したくなります。
0人が参考にしています。
組立自動装置のエア配管に使用
5
5.02021/04/28
国内メーカーを使用していたが、使用上で大きな問題も無く置換え出来る。価格が抑えられ非常にコストメリットを得られる。自動組...もっと読む
0人が参考にしています。
エア回路のサイズ変更に使用
5
5.02020/07/31
海外メーカー製ですが、問題なく使用できました。コストが安いので重宝しています。
0人が参考にしています。
チューブ径違いの継ぎ手として
5
5.02019/05/08
価格が安いので心配しましたが、性能、見た目とも何も問題ありませんでした。ブランドにこだわらない場合におすすめです。
0人が参考にしています。
チューブ径の変換
5
5.02018/01/28
装置のチューブ径がφ８に対し、納入場所がφ12だった為、急遽購入して対応。
他のメーカーよりも安いですが問題ありませんで...もっと読む
0人が参考にしています。
