補助機器 ワンタッチ継手 BBシリーズ
- 通常単価(税別)
- 65円～254円
- 税込単価
- 72円～279円
通常出荷日：在庫品1日目～12日目一部当日出荷可能
【特長】・型式と仕様が多くあるので、各種類の空気圧システムに用いられる。・流通性能が優れていて、チュー...
詳細を確認未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） |
|---|---|
| 負荷 | -750mmHg（10Torr） |
| 保証耐圧力 | 3.0MPa |
| 動作温度範囲（℃） | 0～+150 |
規格表
| 型番 | RA | RB | LA | LB | C | 対辺H | 重量（g） |
|---|---|---|---|---|---|---|---|
| BB0101 | 1/8'' | 1/8'' | 7.5 | 7.5 | 19.5 | 10 | 6.6 |
| BB0102 | 1/4'' | 1/8'' | 10 | 7.5 | 22.5 | 14 | 12.1 |
| BB0103 | 3/8'' | 1/8'' | 11 | 7.5 | 24 | 17 | 18.3 |
| BB0202 | 1/4'' | 1/4'' | 10 | 10 | 25 | 14 | 14.6 |
| BB0203 | 3/8'' | 1/4'' | 11 | 10 | 26.5 | 17 | 20.3 |
| BB0204 | 1/2'' | 1/4'' | 14 | 10 | 30 | 21 | 34.3 |
| BB0303 | 3/8'' | 3/8'' | 11 | 11 | 27.5 | 17 | 23.2 |
| BB0304 | 1/2'' | 3/8'' | 14 | 11 | 31 | 21 | 36.2 |
| BB0404 | 1/2'' | 1/2'' | 14 | 14 | 34 | 21 | 42.8 |
商品特長詳細
- 配管の装着・離脱が簡単であると共に、チューブと接続する部分は安全で耐久性があり、信頼性が高くなっています。
- ネジ部分は接合材が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができます。
詳細情報
基本情報
【特長】
・型式と仕様が多くあるので、各種類の空気圧システムに用いられる。
・流通性能が優れていて、チューブ内径と同じような容量の気体が通過できる。
・ニッケルメッキで腐食や汚染を防げるので、いろいろな場所で使える。

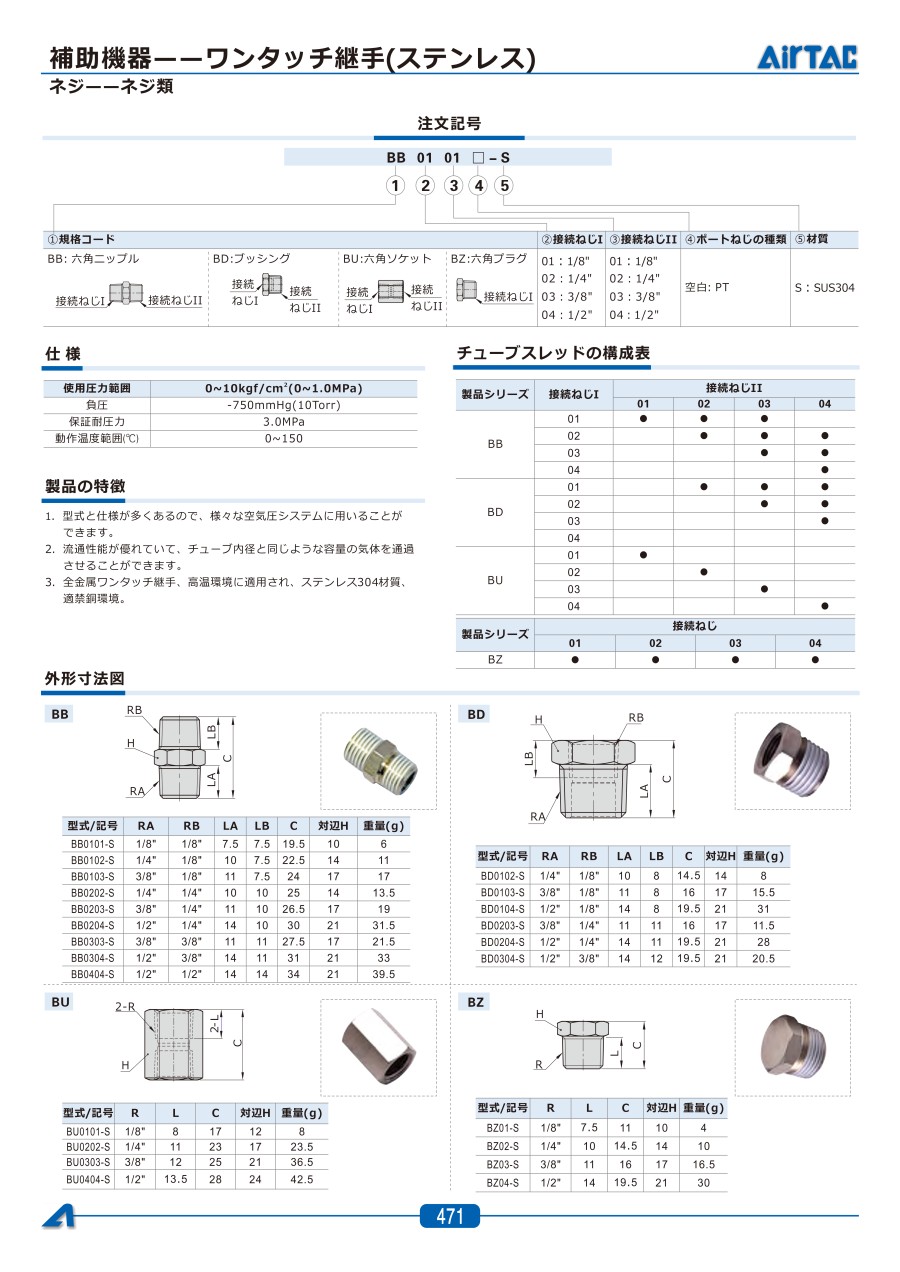

カタログ
