スイッチ付ストッパボルト ST
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,788円～4,638円
- 税込単価
- 3,067円～5,102円
1台2役、ストッパーボルトにスイッチを内蔵したコンタクトスイッチ。【特長】・ス...
詳細情報を確認する- 先端形状
- Rコンタクト
- 本体材質
- SUS303
- コンタクト部材質
- SUS HRC40～50
- ストローク (mm)
- 0.7
- 使用温度範囲 (℃)
- 0::80
- 動作点 (mm)
- 0.3
- 繰返し精度
- 0.01mm
- 接点精度寿命 (万回)
- 1000
- 耐静荷重 (N)
- 5000
- 耐衝撃エネルギー (J)
- 0.4
- 動作点詳細 (mm)
- （ストッパ面より）0.3
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

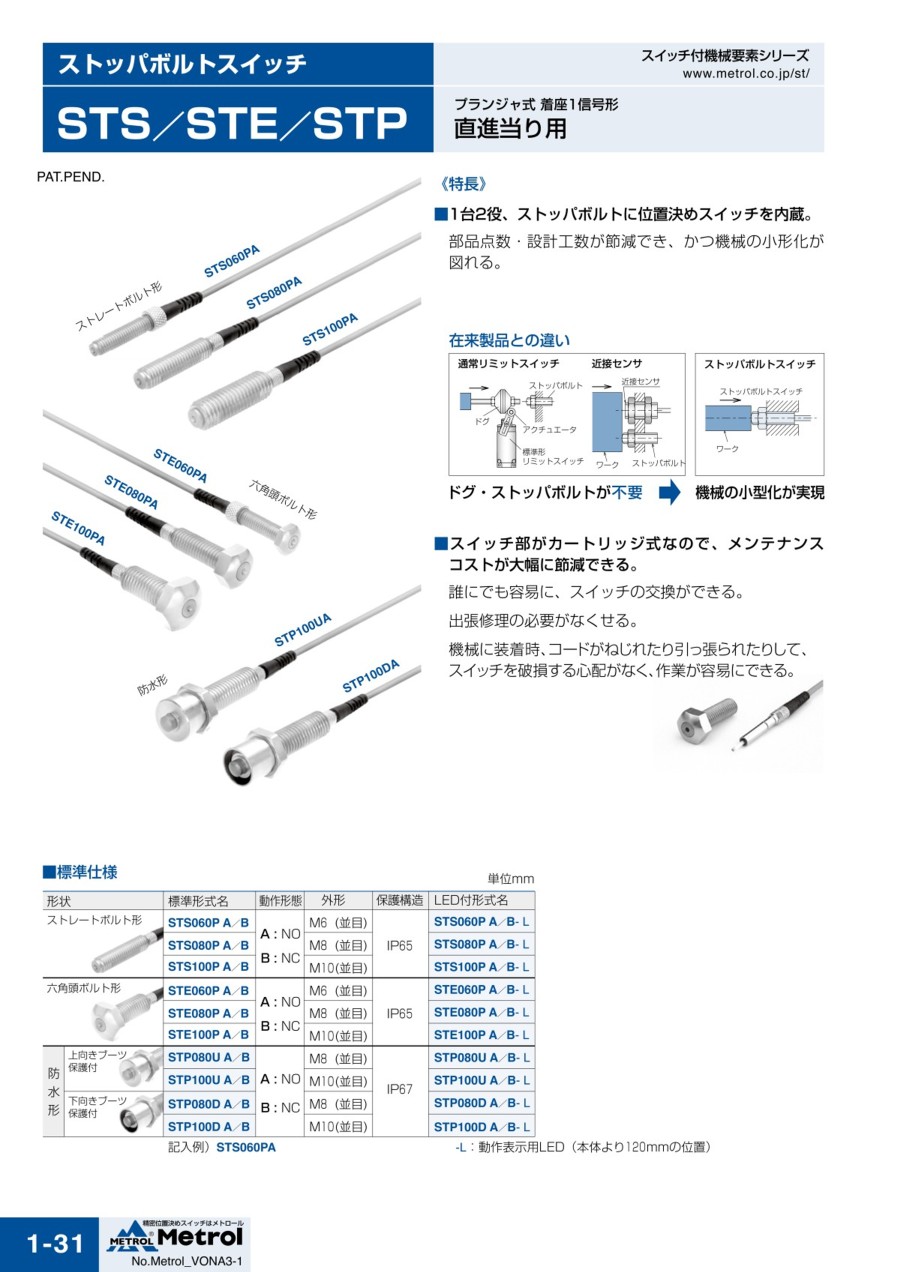

商品情報
外形図
製品仕様
プランジャ式 着座1信号形 直進当り用
製品仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | ON⇄OFFとも0.01mm(レンジ) |
| 動作点 | ストッパ面より約0.3mm |
| ストローク | 0.7mm |
| 応差 | 0 |
| 接点精度寿命 | 1000万回 |
| 接触力 | STS：2N(ストレートボルト形) |
| STE：2N(六角頭ボルト形) | |
| STP：4N(防水形) | |
| 耐静荷重／耐衝撃エネルギー | 5000N／0.4J |
| 温度ドリフト | 0(アンプがないので、電子部品に伴う温度ドリフトがありません) |
| 使用温度範囲 | 0℃〜80℃(氷結ないこと) |
| 接点定格 | DC5V〜DC24V定常電流10mA以下(突入電流20mA以下) |
| 形状 | 代表形式名 | 動作形態 | 外径 |
|---|---|---|---|
| ストレートボルト形 (IP65) | STS060PA | A：NO | M6(並目) |
| STS060PB | B：NC | M6(並目) | |
| STS080PA | A：NO | M8(並目) | |
| STS080PB | B：NC | M8(並目) | |
| STS100PA | A：NO | M10(並目) | |
| STS100PB | B：NC | M10(並目) | |
| 六角頭ボルト形 (IP65) | STE060PA | A：NO | M6(並目) |
| STE060PB | B：NC | M6(並目) | |
| STE080PA | A：NO | M8(並目) | |
| STE080PB | B：NC | M8(並目) | |
| STE100PA | A：NO | M10(並目) | |
| STE100PB | B：NC | M10(並目) | |
| 防水形(IP67) | STP080UA | A：NO | M8(並目) |
| STP080UB | B：NC | M8(並目) | |
| STP100UA | A：NO | M10(並目) | |
| STP100UB | B：NC | M10(並目) | |
| STP080DA | A：NO | M8(並目) | |
| STP080DB | B：NC | M8(並目) | |
| STP100DA | A：NO | M10(並目) | |
| STP100DB | B：NC | M10(並目) |
スペースが狭い箇所への埋め込みは、ミニストッパスイッチ（STMシリーズ）をご選択ください。
接点形スイッチ
| 接点定格 | DC5V～DC24V 定常電流 10mA以下 突入電流 20mA以下 （LED無しのスイッチは、DC1V～24Vまで可能） |
|---|---|
| 絶縁抵抗 | 100MΩ以上DC250Vメガーにて |
| 動作形態 | A：NO（常時開）またはB：NC（常時閉） |
キャブタイヤコード
・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。
| 導体材質 | 銅錫合金・密着巻 | |
|---|---|---|
| 導体抵抗 | 1Ω/m （1芯当り） | |
| 外皮材質 | スチロール非移行性 （耐油、耐アルカリ性） | |
| 最小曲げ半径 | 7mm | |
| 外径 | φ2.8 | 2芯 |
| φ4 | 2芯、3芯 | |
| φ5 | 2芯、4芯 | |
| 外皮色 | 黒 | 2芯、4芯 の場合は常時閉（B：NC）用 3芯の場合は、CSF用 |
| 灰 | 2芯の場合は常時開（A：NO）用 （高精度MT-タッチスイッチシリーズは除く） | |
使用例
活用事例
従来のままでは、スペースをとってしまい、取付けが面倒に。
STシリーズ導入で、ストッパボルトスイッチだけの取付けのみで、部品点数を削減し省スペースを実現可能に。
ストッパボルトスイッチのアプリケーション
端面を焼入れしているので、ストッパとしても機能。
停止位置の調整と、圧入信号を出力。
保守用カートリッジについて
カートリッジ式スイッチで、メンテナンスコストを大幅節減
スイッチの交換の図
コード切断や、スイッチ故障時のストッパボルトの取り外しや、信号点再調整の必要がなく、作業者でも容易にスイッチの交換が可能。
| カートリッジ品番 | 対応シリーズ | 対応スイッチ形式名 | ||
|---|---|---|---|---|
| KS21PA | ストレートボルト 六角頭ボルト | M6 | A：NO | STS060PA/STE060PA |
| KS21PB | B：NC | STS060PB/STE060PB | ||
| KS23PA | M8 M10 | A：NO | STS080PA/STE080PA/STS100PA/STE100PA | |
| KS23PB | B：NC | STS080PB/STE080PB/STS100PB/STE100PB | ||
| KS30A | 防水形（IP67） | A：NO | STP080UA/STP100UA/STP080DA/STP100DA | |
| KS30B | B：NC | STP080UB/STP100UB/STP080DB/STP100DB | ||
商品特長詳細
ストッパボルトによるワークの停止と、確認信号の出力が可能な製品。従来のスイッチ/センサと、ドグ・仲介機構が不要に。
1台2役、ストッパボルトに位置決めスイッチを内蔵。
部品点数・設計工数が節減でき、かつ機械の小形化が図れる。
スイッチ部がカートリッジ式なので、メンテナンスコストが大幅に節減できる。
誰にでも容易に、スイッチの交換ができる。
出張修理の必要がなくせる。
機械に装着時、コードがねじれたり引っ張られたりして、 スイッチを破損する心配がなく、作業が容易にできる。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,909円 ( 4,300円 ) | 在庫品1日目当日出荷可能 |
3,437円 ( 3,781円 ) | 在庫品1日目当日出荷可能 |
3,387円 ( 3,726円 ) | 在庫品1日目当日出荷可能 |
3,338円 ( 3,672円 ) | 15日目 |
3,432円 ( 3,775円 ) | 在庫品1日目当日出荷可能 |
3,632円 ( 3,995円 ) | 在庫品1日目当日出荷可能 |
3,168円 ( 3,485円 ) | 在庫品1日目当日出荷可能 |
3,528円 ( 3,881円 ) | 在庫品1日目当日出荷可能 |
3,603円 ( 3,963円 ) | 在庫品1日目当日出荷可能 |
3,902円 ( 4,292円 ) | 在庫品1日目当日出荷可能 |
3,186円 ( 3,505円 ) | 在庫品1日目当日出荷可能 |
3,528円 ( 3,881円 ) | 15日目 |
3,513円 ( 3,864円 ) | 15日目 |
3,671円 ( 4,038円 ) | 15日目 |
3,718円 ( 4,090円 ) | 15日目 |
4,078円 ( 4,486円 ) | 15日目 |
4,019円 ( 4,421円 ) | 在庫品1日目当日出荷可能 |
4,078円 ( 4,486円 ) | 在庫品1日目当日出荷可能 |
3,718円 ( 4,090円 ) | 15日目 |
4,078円 ( 4,486円 ) | 15日目 |
3,346円 ( 3,681円 ) | 15日目 |
3,854円 ( 4,239円 ) | 15日目 |
3,718円 ( 4,090円 ) | 15日目 |
4,078円 ( 4,486円 ) | 15日目 |
4,028円 ( 4,431円 ) | 在庫品1日目当日出荷可能 |
4,638円 ( 5,102円 ) | 在庫品1日目当日出荷可能 |
3,718円 ( 4,090円 ) | 15日目 |
4,078円 ( 4,486円 ) | 15日目 |
3,958円 ( 4,354円 ) | 在庫品1日目当日出荷可能 |
3,622円 ( 3,984円 ) | 在庫品1日目当日出荷可能 |
2,788円 ( 3,067円 ) | 在庫品1日目当日出荷可能 |
3,410円 ( 3,751円 ) | 在庫品1日目当日出荷可能 |
3,226円 ( 3,549円 ) | 在庫品1日目当日出荷可能 |
3,437円 ( 3,781円 ) | 在庫品1日目当日出荷可能 |
3,358円 ( 3,694円 ) | 在庫品1日目当日出荷可能 |
3,338円 ( 3,672円 ) | 15日目 |
3,345円 ( 3,680円 ) | 在庫品1日目当日出荷可能 |
3,964円 ( 4,360円 ) | 在庫品1日目当日出荷可能 |
3,088円 ( 3,397円 ) | 15日目 |
3,448円 ( 3,793円 ) | 15日目 |
詳細情報
基本情報
1台2役、ストッパーボルトにスイッチを内蔵したコンタクトスイッチ。
【特長】
・ストッパボルトによるワークの停止と、確認信号を出力する
・従来のスイッチ／センサと、ドグ・仲介機構が不要になり、機械の小形化が実現可能
【用途】
・搬送装置の前進端／後進端確認に。端面を焼入れしているため、ストッパとしても機能
・ハンドプレスの圧入確認に。停止位置の調整と、圧入信号を出力
