昭和コーポレーション

Uボルト UB CU デップUボルト

Name: Uボルト UB CU デップUボルト
Brand: 昭和コーポレーション
SKU: 221005281449
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 541円～8,067円

税込単価: 595円～8,874円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和コーポレーション

Uボルト UB PC Uボルト

通常価格(税別)： 259円 (税込価格：285円)

通常出荷日：4 日目～

【特長】・本製品は裸銅管を振れ止めする金具です。・Uボルト本体に軟質塩ビをディ...

詳細情報を確認する

種類
U字金具プレート付
適用管種類
銅管/被覆銅管
適用管詳細
裸銅管

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質	ユニクロ（U）	ステンレス（S）
型番	UB	S-UB

最大締付トルクを30（kgf・cm）としてください。
連続使用温度を60℃までとしてください。

規格表

型番リスト

表示件数

型番

適用管外径（範囲）

(mm)

ねじ種類

ねじの呼び

U字金具材質

呼び径(A)

適合管径

(mm)

寸法P

(mm)

表面処理

最小発注数量

～20	M（メートルねじ並目）	M6	ステンレス	8A	9.52	19	なし	1個
～20	M（メートルねじ並目）	M6	ステンレス	10A	12.7	21	なし	1個
～20	M（メートルねじ並目）	M6	ステンレス	15A	15.88	25	なし	1個
～20	M（メートルねじ並目）	M6	ステンレス	19A	19.05	29	なし	1個
20.1～40.0	M（メートルねじ並目）	M6	ステンレス	20A	22.22	34	なし	1個
20.1～40.0	M（メートルねじ並目）	M6	ステンレス	25A	28.58	38	なし	1個
20.1～40.0	M（メートルねじ並目）	M6	ステンレス	32A	34.92	45	なし	1個
40.1～60.0	M（メートルねじ並目）	M6	ステンレス	40A	41.28	51	なし	1個
40.1～60.0	M（メートルねじ並目）	M6	ステンレス	50A	53.98	63	なし	1個
60.1～80.0	M（メートルねじ並目）	M6	ステンレス	65A	66.68	77	なし	1個
60.1～80.0	M（メートルねじ並目）	M6	ステンレス	80A	79.38	91	なし	1個
100.1～150.0	M（メートルねじ並目）	M6	ステンレス	100A	104.78	116	なし	1個
～20	W（ウィットねじ）	W1/4	スチール	6A	6.35	17	ユニクロ	1個
～20	W（ウィットねじ）	W1/4	スチール	8A	9.52	19	ユニクロ	1個
～20	W（ウィットねじ）	W1/4	スチール	10A	12.7	21	ユニクロ	1個
～20	W（ウィットねじ）	W1/4	スチール	15A	15.88	25	ユニクロ	1個
～20	W（ウィットねじ）	W1/4	スチール	19A	19.05	29	ユニクロ	1個
20.1～40.0	W（ウィットねじ）	W1/4	スチール	20A	22.22	34	ユニクロ	1個
20.1～40.0	W（ウィットねじ）	W1/4	スチール	25A	28.58	38	ユニクロ	1個
20.1～40.0	W（ウィットねじ）	W1/4	スチール	32A	34.92	45	ユニクロ	1個
40.1～60.0	W（ウィットねじ）	W1/4	スチール	40A	41.28	51	ユニクロ	1個
40.1～60.0	W（ウィットねじ）	W1/4	スチール	50A	53.98	63	ユニクロ	1個
60.1～80.0	W（ウィットねじ）	W1/4	スチール	65A	66.68	77	ユニクロ	1個
60.1～80.0	W（ウィットねじ）	W1/4	スチール	80A	79.38	91	ユニクロ	1個
100.1～150.0	W（ウィットねじ）	W1/4	スチール	100A	104.78	116	ユニクロ	1個
100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	130.18	148	ユニクロ	1個
150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	155.58	172	ユニクロ	1個

通常単価(税別) (税込単価)	通常出荷日

1,881円 ( 2,069円 )	5日目
1,903円 ( 2,093円 )	5日目
1,772円 ( 1,949円 )	5日目
1,790円 ( 1,969円 )	5日目
1,935円 ( 2,129円 )	5日目
1,995円 ( 2,195円 )	5日目
2,167円 ( 2,384円 )	5日目
2,741円 ( 3,015円 )	5日目
2,703円 ( 2,973円 )	5日目
2,868円 ( 3,155円 )	5日目
3,351円 ( 3,686円 )	5日目
3,627円 ( 3,990円 )	5日目
1,341円 ( 1,475円 )	5日目
1,243円 ( 1,367円 )	5日目
634円 ( 697円 )	5日目
710円 ( 781円 )	5日目
664円 ( 730円 )	5日目
590円 ( 649円 )	5日目
541円 ( 595円 )	在庫品1日目当日出荷可能
934円 ( 1,027円 )	5日目
967円 ( 1,064円 )	5日目
1,219円 ( 1,341円 )	在庫品1日目当日出荷可能
1,558円 ( 1,714円 )	5日目
1,420円 ( 1,562円 )	5日目
1,867円 ( 2,054円 )	5日目
7,125円 ( 7,838円 )	5日目
8,067円 ( 8,874円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・本製品は裸銅管を振れ止めする金具です。
・Uボルト本体に軟質塩ビをディッピングしています。
・管表面の保護と電蝕防止の為の絶縁性に優れた製品です。
・被覆色は、ブラックとなります。

カタログ

商品TOP

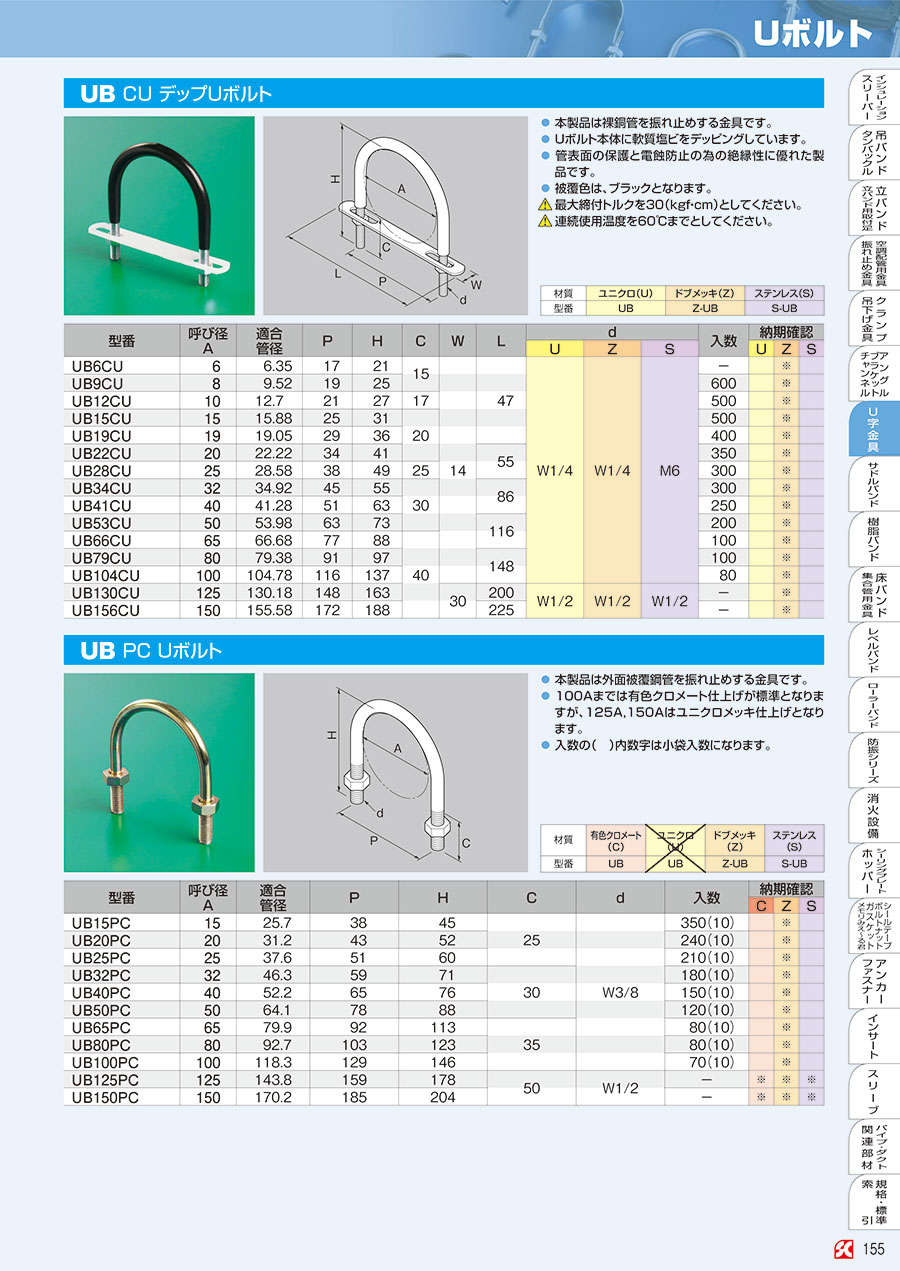

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
