商品情報

外形図

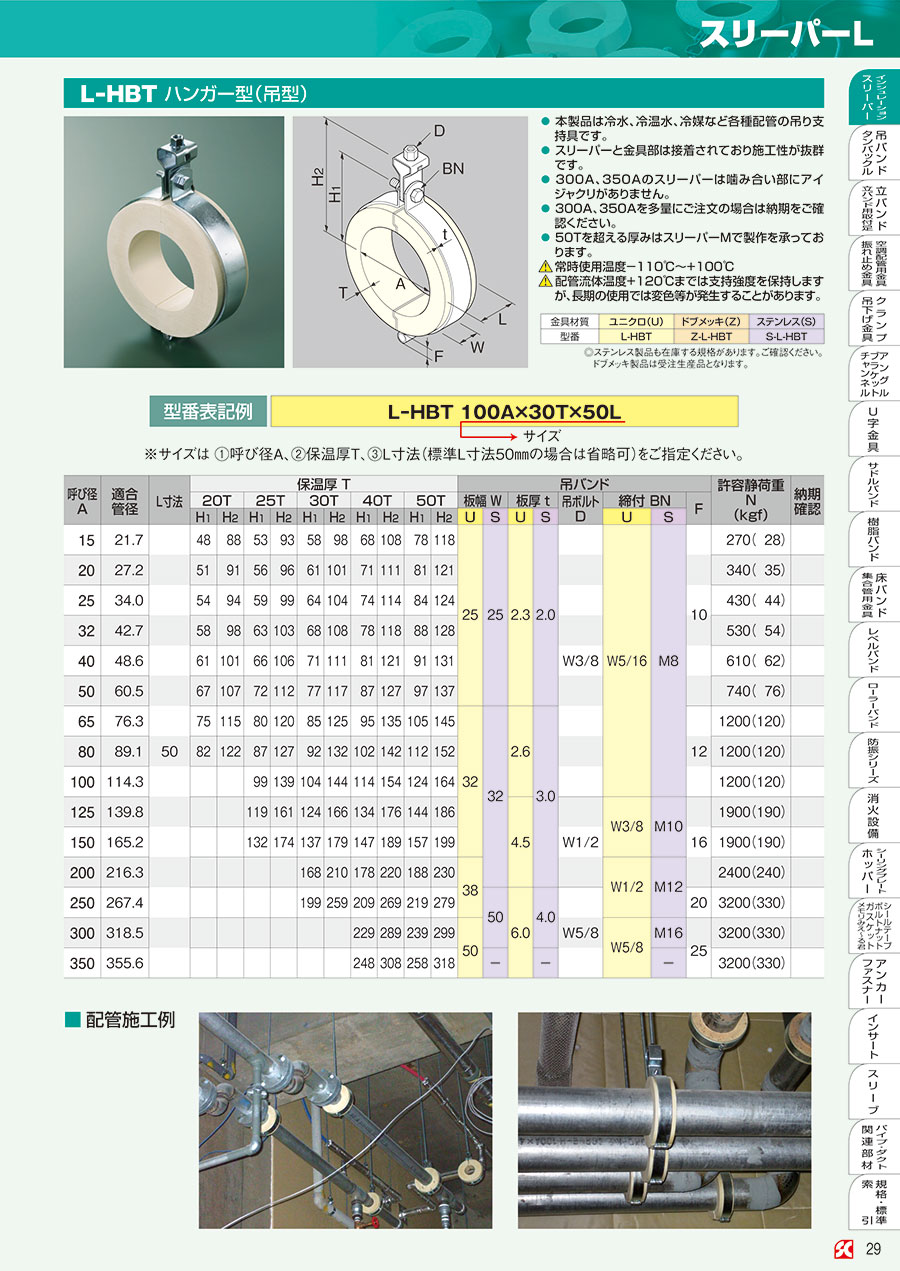

スリーパーL L-HBT ハンガー型(吊型) 外形図

製品仕様

常時使用温度-110℃~+100℃
配管流体温度+120℃までは支持強度を保持しますが、長期の使用では変色等が発生することがあります。

金具材質ユニクロ(U)
型番L-HBT

規格表

スリーパーL L-HBT ハンガー型(吊型) 規格表

使用例

配管施工例

スリーパーL L-HBT ハンガー型(吊型)  配管施工例1
スリーパーL L-HBT ハンガー型(吊型) 配管施工例2

選定サポート情報

スリーパーL L-HBT ハンガー型(吊型) 注文例

※サイズは (1)呼び径A、(2)保温厚T、(3)L寸法(標準L寸法50mmの場合は省略可)をご指定ください。

型番リスト

表示件数

主要適用管外径

(mm)

呼び径A

保温厚 T

(mm)

許容静荷重 N

(kgf)

最小発注数量
20~30未満
15
20
270( 28)
1個
20~30未満
15
25
270( 28)
1個
20~30未満
15
30
270( 28)
1個
20~30未満
15
40
270( 28)
1個
20~30未満
20
20
340( 35)
1個
20~30未満
20
25
340( 35)
1個
20~30未満
20
30
340( 35)
1個
20~30未満
20
40
340( 35)
1個
20~30未満
20
50
340( 35)
1個
30~40未満
25
20
430( 44)
1個
30~40未満
25
25
430( 44)
1個
30~40未満
25
30
430( 44)
1個
30~40未満
25
40
430( 44)
1個
30~40未満
25
50
430( 44)
1個
40~50未満
32
20
530( 54)
1個
40~50未満
32
25
530( 54)
1個
40~50未満
32
30
530( 54)
1個
40~50未満
32
40
530( 54)
1個
40~50未満
32
50
530( 54)
1個
40~50未満
40
20
610( 62)
1個
40~50未満
40
25
610( 62)
1個
40~50未満
40
30
610( 62)
1個
40~50未満
40
40
610( 62)
1個
40~50未満
40
50
610( 62)
1個
60~70未満
50
20
740( 76)
1個
60~70未満
50
25
740( 76)
1個
60~70未満
50
30
740( 76)
1個
60~70未満
50
40
740( 76)
1個
60~70未満
50
50
740( 76)
1個
70~80未満
65
20
1200(120)
1個
70~80未満
65
25
1200(120)
1個
70~80未満
65
30
1200(120)
1個
70~80未満
65
40
1200(120)
1個
70~80未満
65
50
1200(120)
1個
80~90未満
80
20
1200(120)
1個
80~90未満
80
25
1200(120)
1個
80~90未満
80
30
1200(120)
1個
80~90未満
80
40
1200(120)
1個
80~90未満
80
50
1200(120)
1個
100~200未満
100
25
1200(120)
1個
100~200未満
100
30
1200(120)
1個
100~200未満
100
40
1200(120)
1個
100~200未満
100
50
1200(120)
1個
100~200未満
125
25
1900(190)
1個
100~200未満
125
30
1900(190)
1個
100~200未満
125
40
1900(190)
1個
100~200未満
125
50
1900(190)
1個
100~200未満
150
25
1900(190)
1個
100~200未満
150
30
1900(190)
1個
100~200未満
150
40
1900(190)
1個
100~200未満
150
50
1900(190)
1個
200~300未満
200
30
2400(240)
1個
200~300未満
200
40
2400(240)
1個
200~300未満
200
50
2400(240)
1個
200~300未満
250
30
3200(330)
1個
200~300未満
250
40
3200(330)
1個
200~300未満
250
50
3200(330)
1個
通常単価(税別) (税込単価)
通常出荷日
542
( 596 )
5日目
1,278
( 1,406 )
5日目
1,416
( 1,558 )
5日目
1,693
( 1,862 )
5日目
570
( 627 )
5日目
1,321
( 1,453 )
5日目
1,460
( 1,606 )
5日目
1,730
( 1,903 )
5日目
2,038
( 2,242 )
5日目
639
( 703 )
3日目
1,393
( 1,532 )
5日目
1,530
( 1,683 )
3日目
1,830
( 2,013 )
5日目
2,086
( 2,295 )
5日目
1,432
( 1,575 )
5日目
1,460
( 1,606 )
5日目
1,495
( 1,645 )
3日目
1,946
( 2,141 )
5日目
2,165
( 2,382 )
5日目
1,431
( 1,574 )
3日目
1,603
( 1,763 )
5日目
1,591
( 1,750 )
5日目
2,038
( 2,242 )
5日目
2,254
( 2,479 )
5日目
1,512
( 1,663 )
5日目
1,693
( 1,862 )
5日目
1,759
( 1,935 )
3日目
2,113
( 2,324 )
5日目
2,338
( 2,572 )
5日目
1,777
( 1,955 )
5日目
1,986
( 2,185 )
5日目
1,725
( 1,898 )
5日目
2,338
( 2,572 )
5日目
2,589
( 2,848 )
5日目
1,939
( 2,133 )
5日目
2,056
( 2,262 )
5日目
1,852
( 2,037 )
5日目
2,192
( 2,411 )
5日目
2,676
( 2,944 )
5日目
2,230
( 2,453 )
5日目
1,333
( 1,466 )
5日目
2,386
( 2,625 )
5日目
2,895
( 3,185 )
5日目
2,433
( 2,676 )
5日目
2,391
( 2,630 )
5日目
2,746
( 3,021 )
5日目
3,234
( 3,557 )
5日目
2,662
( 2,928 )
5日目
1,815
( 1,997 )
5日目
2,929
( 3,222 )
5日目
3,426
( 3,769 )
5日目
3,356
( 3,692 )
5日目
3,685
( 4,054 )
5日目
4,171
( 4,588 )
5日目
4,835
( 5,319 )
5日目
4,678
( 5,146 )
5日目
6,769
( 7,446 )
5日目

詳細情報

基本情報

【特長】
・本製品は冷水、冷温水、冷媒など各種配管の吊り支持具です。
・スリーパーと金具部は接着されており施工性が抜群です。
・300A,350Aのスリーパーは噛み合い部にアイジャクリがありません。
・300A,350Aを多量にご注文の場合は納期をご確認ください。
・50Tを超える厚みはスリーパーMで製作を承っております。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
