AUTONICS（オートニクス）

ピッキングエリアセンサ BWPKシリーズ

ピッキングエリアセンサ BWPKシリーズ
  • 種類
    エリアセンサ
  • 検出方式
    透過
  • 検出距離【区分】
    ～3000
  • アンプ 種類
    内蔵型
  • 検出対象
    不透明体
  • 光軸の配置種類
    投光・受光部別体
  • 使用光源の種類
    標準
  • 使用光源の色
    赤外線
  • 使用環境
    標準
  • 保護構造
    IP40
  • ヘッド形状
    角
  • 光軸ピッチ (mm)
    25
  • 光軸数
    5
  • 検出距離詳細 (mm)
    50～3000

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

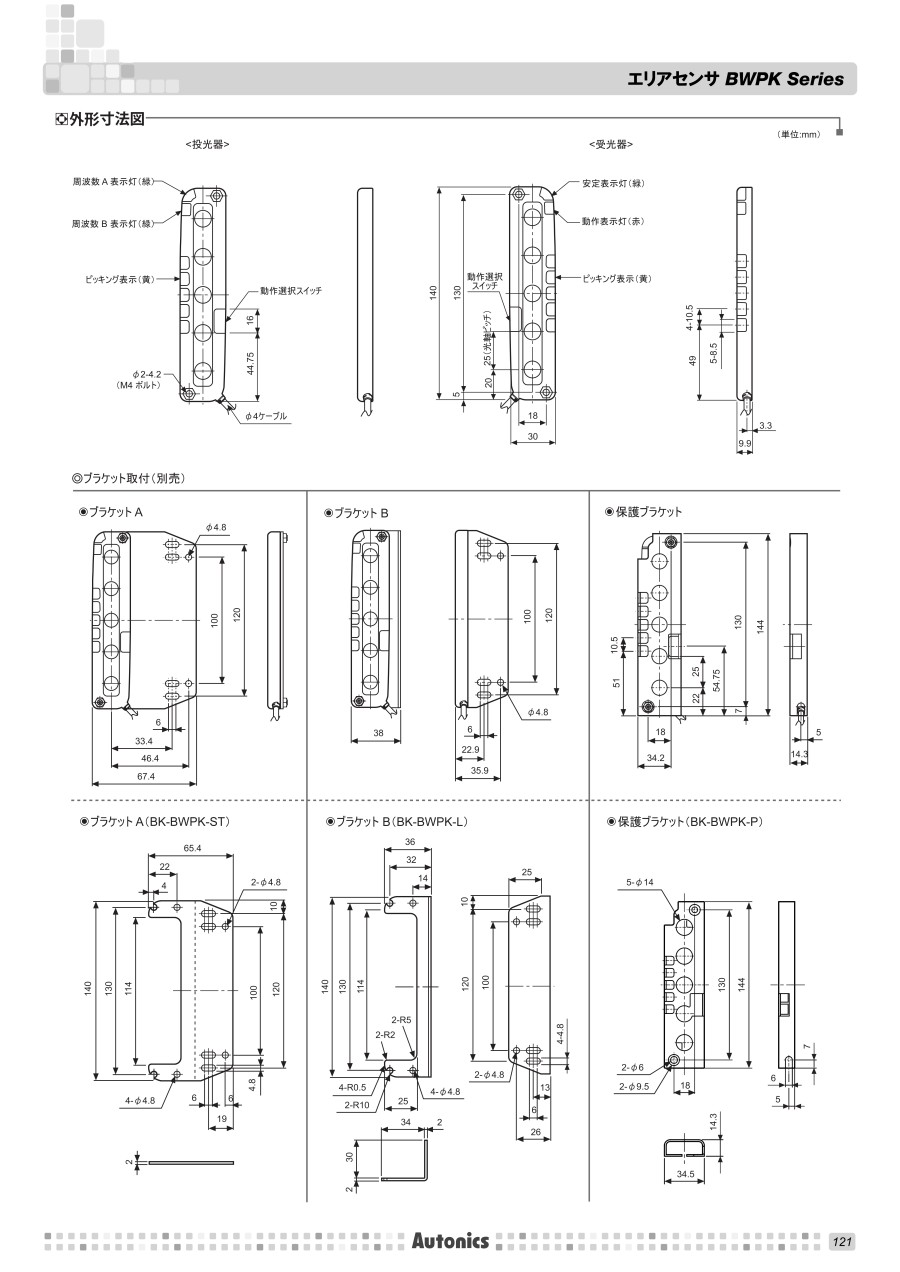

外形図

単位：mm
ピッキングエリアセンサ BWPKシリーズ　外形図 投光器

投光器/p>

ピッキングエリアセンサ BWPKシリーズ　外形図 受光器

受光器

※ミスミ型番は投光部・受光部のセット品となります。
 数量1の注文で、投光部・受光部の1セットが納品されます。

規格表

型番NPNオープンコレクタ出力BWPK 25-05
PNPオープンコレクタ出力BWPK 25-05P
外形寸法
検出方式透過形
検出距離・ロングモード：0.1～3m ・シートモード：0.05～1m
検出体φ35mm以上の不透明体
光軸ピッチ25mm
光軸数5個
光軸幅100mm
電源電圧12‐24VDC±10%（リップルP‐P：10%以下）
保護回路電源逆接続保護回路、出力短絡保護回路
消費電流・投光器：50mA以下 ・受光器：50mA以下
制御出力【NPNオープンコレクタ出力】 ・負荷電圧：30VDC以下 ・負荷電流：150mA以下 ・残留電圧：1V以下
【PNPオープンコレクタ出力】 ・出力電圧：（電源電圧-2.5）VDC以上 ・負荷電流：150mA以下
動作モードライトON／ダークON切替
応答時間30ms以下
使用光源赤外線発光ダイオード（850nm変調式）
干渉防止投光周波数選択による干渉防止

製品仕様

接続図

NPNオープンコレクタ出力型

ピッキングエリアセンサ BWPKシリーズ NPNオープンコレクタ出力型

（※1） P.I.（Picking Input） : 接点またはトランジスタがオンするとピッキングインジケーターが動作します。
ピッキングエリアセンサ BWPKシリーズ コマンド-1



PNPオープンコレクタ出力型

ピッキングエリアセンサ BWPKシリーズ PNPオープンコレクタ出力型

（※1） P.I.（Picking Input） : 接点またはトランジスタがオンするとビッキングインジケーターが動作します。
ピッキングエリアセンサ BWPKシリーズ コマンド-2

使用例

ピッキングエリアセンサ BWPKシリーズ　使用例

型式表示方法

注文例

※ミスミ型番は投光部・受光部のセット品となります。
 数量1の注文で、投光部・受光部の1セットが納品されます。

型番リスト

表示件数
  • 1
    • 型番
    BWPK25-05
    BWPK25-05P

    出力方式

    		最小発注数量
    NPNオープンコレクタ出力
    1個
    PNPオープンコレクタ出力
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,899円
    ( 28,489円 )
    在庫品1日目当日出荷可能
    25,899円
    ( 28,489円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    超薄型ピッキングセンサ。
    【特長】
    ・超薄型（W30xT10xH140mm）。
    ・ロング／ショットモードの切替で定格検出距離をセレクト（ロングモード：0.1～3m、ショットモード：0.05～1m）。
    ・投光周波数のセレクトによる相互干渉防止（Frequency Switching Function）機能。
    ・ライトオン/ダークオン 切替機能を内蔵。
    ・ピッキングインジケータ内蔵（表示LED内蔵）。
