エリアセンサ BWPシリーズ
- 通常単価(税別)
- 31,899円～49,899円
- 税込単価
- 35,089円～54,889円
プラスチックケースのエリアセンサ。【特長】・フレネルレンズ採用により13mmの...
詳細情報を確認する商品情報

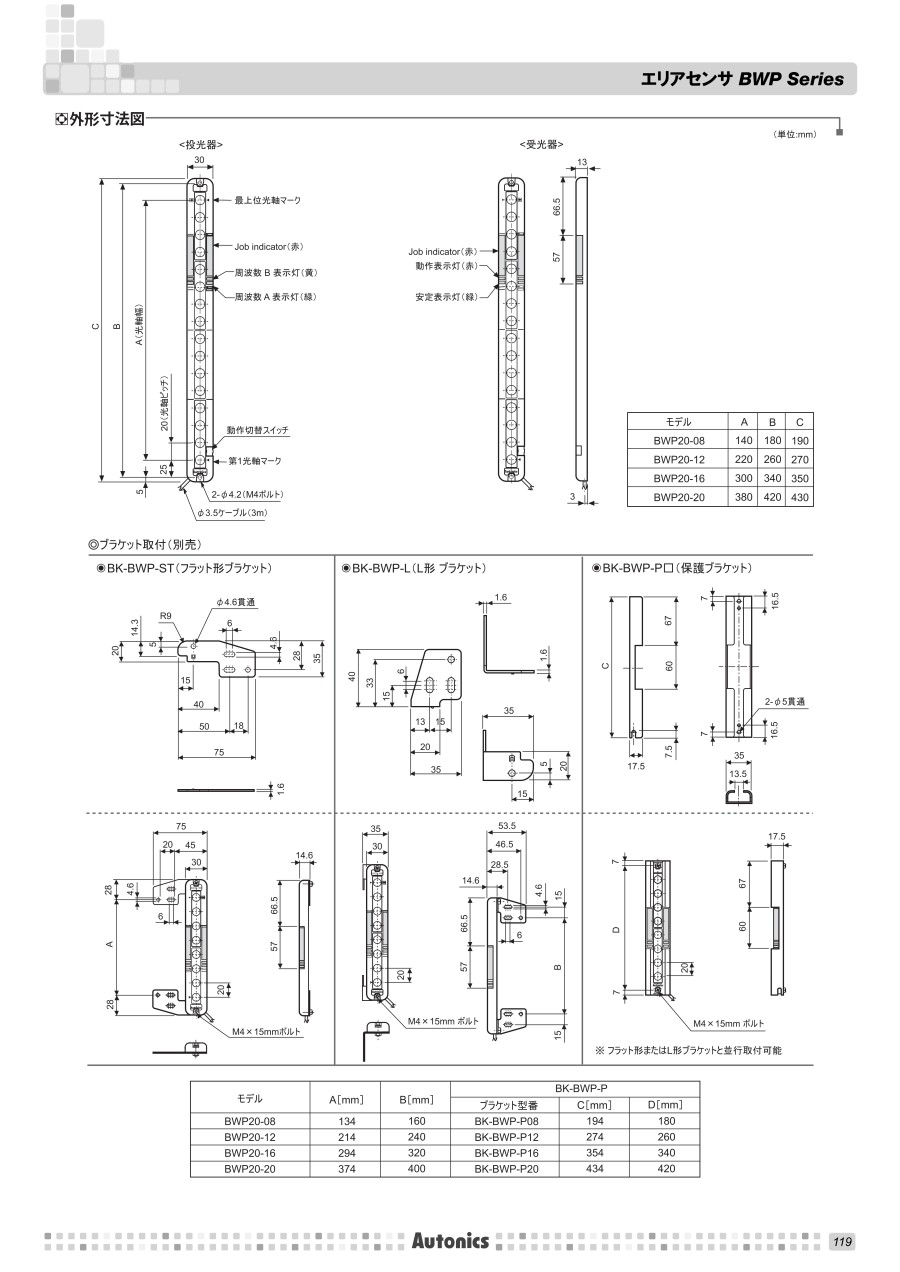

外形図
| 型番 | A | B | C |
|---|---|---|---|
| BWP20-08 | 140 | 180 | 190 |
| BWP20-12 | 220 | 260 | 270 |
| BWP20-16 | 300 | 340 | 350 |
| BWP20-20 | 380 | 420 | 430 |
製品仕様
| 型番 | NPNオープンコレクタ出力 | BWP20-08 | BWP20-12 | BWP20-16 | BWP20-20 |
|---|---|---|---|---|---|
| PNPオープンコレクタ出力 | BWP20-08P | BWP20-12P | BWP20-16P | BWP20-20P | |
| 外形寸法 |  | ||||
| 検出方式 | 透過形 | ||||
| 検出距離 | 0.1～5m | ||||
| 検出体 | φ30mm以上の不透明体 | ||||
| 光軸ピッチ | 20mm | ||||
| 光軸数 | 8個 | 12個 | 16個 | 20個 | |
| 光軸幅 | 140mm | 220mm | 300mm | 380mm | |
| 指向角 | ±5゜以内（検出距離3m以上にて） | ||||
| 電源電圧 | 12-24VDC±10%（リッブルP-P：10%以下） | ||||
| 保護回路 | 電源逆接続保護回路、出力短絡保護回路 | ||||
| 消費電流 | 投光器 80mA以下、 受光器 80mA以下 | ||||
| 制御出力 | 【NPNオープンコレクタ出力】・負荷電圧30VDC以下・負荷電流：150mA以下・残留電圧：1V以下 【PNPオープンコレクタ出力】・出力電圧 （電源電圧-2.5）VDC以上・負荷電流 150mA以下 | ||||
| 動作モード | ライトON/ダークON切替 | ||||
| 応答時間 | 12ms以下 | ||||
| 使用光源 | 赤外線発光ダイオード（850nm変調式） | ||||
| 同期方式 | 同期線によるタイミング方式 | ||||
| 干渉防止 | 投光周波数選択による干渉防止 | ||||
使用例
選定サポート情報
注文例
商品特長詳細
- job indicator Blink機能
詳細情報
基本情報
プラスチックケースのエリアセンサ。
【特長】
・フレネルレンズ採用により13mmの超薄型を実現。
・プラスチック（PC／ABS）射出ケースを採用。
・投光停止機能、相互干渉防止機能。
・ライトオン／ダークオン切替機能を内蔵。
・高輝度ツイン動作表示灯による側面／前面及び長距離判別が容易。
・最大7msの高速応答時間。
・多様な製品群「4種類」（光軸ピッチ：20mm、光軸数：8、12、16、20）。
ご注意
- 本シリーズは投光器・受光器のセット品となります。
