近接センサ CRシリーズ（静電容量型）
- 通常単価(税別)
- 5,232円～6,979円
- 税込単価
- 5,755円～7,677円
円柱型静電容量形近接センサ。【特長】・鉄、金属、プラスチック、水、石、粉体などの物体検出。・長寿命と高...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

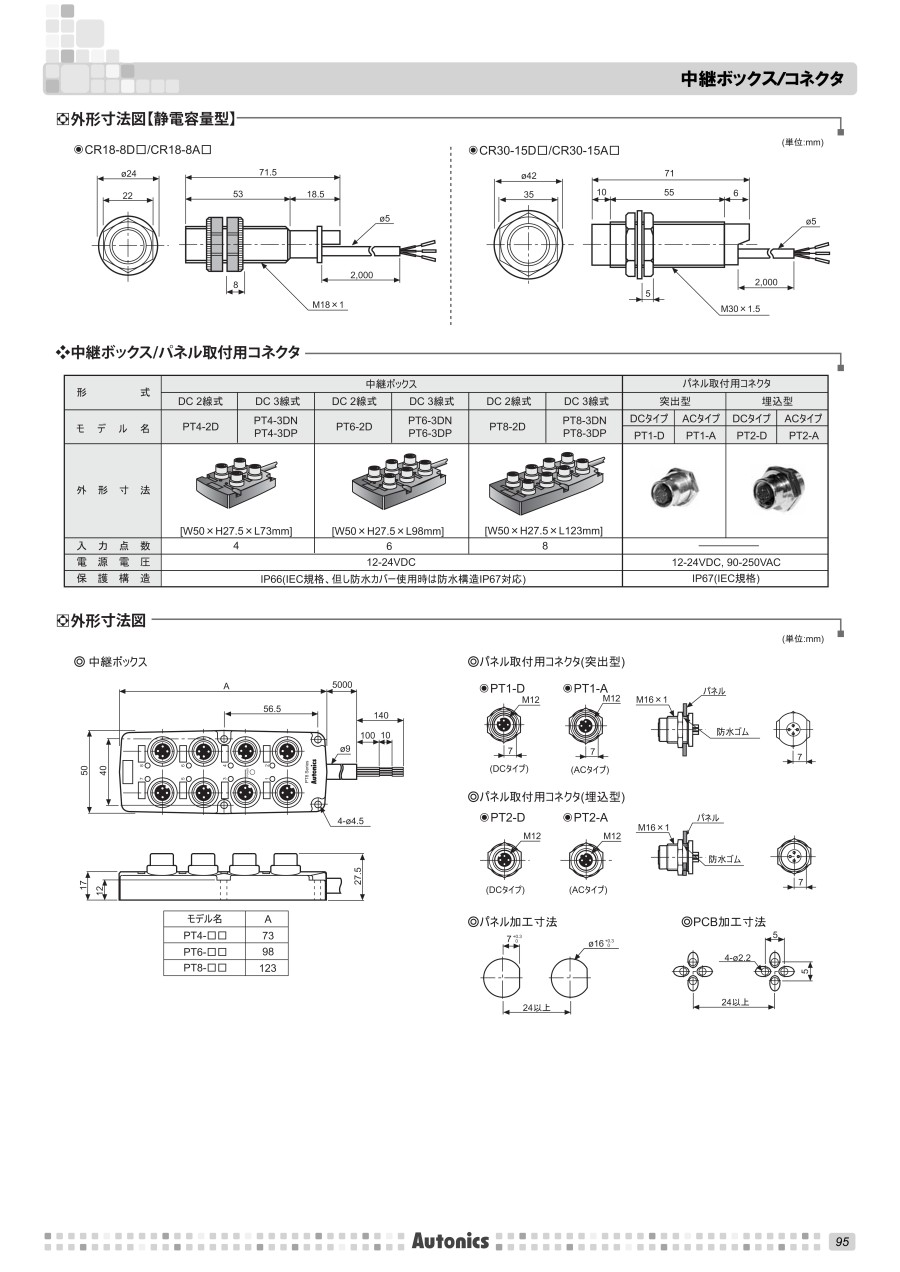

外形図
CR18-8D□／CR18-8A□
CR30-15D□／CR30-15A□
製品仕様
| 型番 | CR18-8DN/CR18-8DP CR18-8DN2 | CR30-15DN/R30-15DP CR30-15DN2 | CR18-8AO CR18-8AC | CR30-15AO CR30-15AC |
|---|---|---|---|---|
| 検出距離 | 8mm±10% | 15mm±10% | 8mm±10% | 15mm±10% |
| 応差距離 | 検出距離の20%以下 | |||
| 標準検出体 | 50×50×1mm（鉄） | |||
| 設定距離 | 0～5.6mm | 0～10.5mm | 0～5.6mm | 0～10.5mm |
| 電源電圧 （使用電圧範囲） | 12-24VDC （10-30VDC） | 100-240VAC （85-264VAC） | ||
| 消費電流 | 15mA以下 | - | ||
| 漏洩電流 | - | 2.2mA以下 | ||
| 応答周波数 | 50Hz | 20Hz | ||
| 残留電圧 | 1.5V以下 | 20V以下 | ||
| 温度の影響 | 使用周囲温度範囲で20℃時の検出距離の±10%以下 | |||
| 制御出力 | 200mA以下 | 5～200mA | ||
| 絶縁抵抗 | 50MΩ以上（500VDCメガ基準） | |||
| 耐電圧 | 1500VAC 50/60Hzにて1分間 | 2500VAC 50/60Hzにて1分間 | ||
| 耐振動 | 10～55Hz（周期1分間）複振幅1mmX,Y,Z各方向2時間 | |||
| 耐衝撃 | 500m/s2（50G）X,Y,Z各方向3回 | |||
| 表示灯 | 動作表示（赤色LED） | |||
| 使用周囲温度 | -25～70℃（但し氷結しない状態） | |||
| 保存温度 | -30～80℃（但し氷結しない状態） | |||
| 使用周囲湿度 | 35～95%RH | |||
| 保護回路 | サージ保護回路、電源逆接続保護回路内蔵 | サージ保護回路内蔵 | ||
| 保護構造 | IP66（IEC規格） | IP65（IEC規格） | IP66（IEC規格） | IP65（IEC規格） |
※応答周波数は平均値。標準検出体を利用し検出体の間隔を標準検出体の2倍に、設定距離を検出距離の1/2にして測定したもの。
使用例
詳細情報
基本情報
円柱型静電容量形近接センサ。
【特長】
・鉄、金属、プラスチック、水、石、粉体などの物体検出。
・長寿命と高信頼性。
・電源逆接続（DC）、サージ保護回路（DC／AC）を内蔵 。
・感度調整ボリューム内蔵で、検出距離の調整が容易。
・赤色表示灯による動作の有無判別。
・レベル及び位置制御に容易。
