円柱長距離型近接センサ 直流3線式 PRDWシリーズ
- 通常単価(税別)
- 4,350円
- 税込単価
- 4,785円
PRDWシリーズは、従来品比1.5～2倍の長距離検出が可能です。センサとケーブ...
詳細情報を確認する商品情報

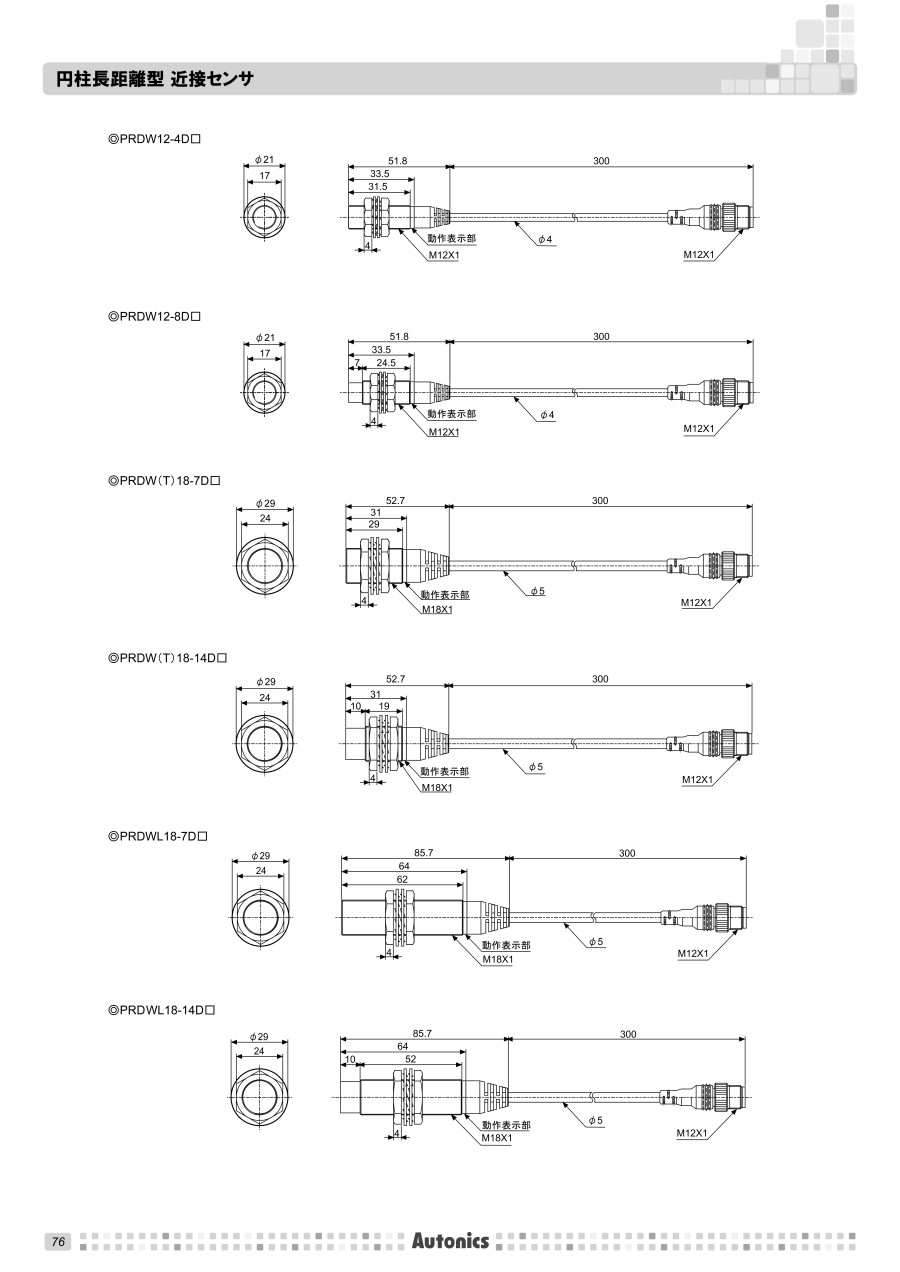

外形図
PRDW12-4D□／PRDW12-8D□／PRDW（T）18-7D□／PRDW（T）18-14D□／PRDWL18-7D□／PRDWL18-14D□
製品仕様
| 型番 | PRDW12-4DN PRDW12-4DP PRDW12-4DN2 PRDW12-4DP2 | PRDW12-8DN PRDW12-8DP PRDW12-8DN2 PRDW12-8DP2 | PRDW18-7DN PRDW18-7DP PRDW18-7DN2 PRDW18-7DP2 PRDWL18-7DN PRDWL18-7DP PRDWL18-7DN2 PRDWL18-7DP2 | PRDW18-14DN PRDW18-14DP PRDW18-14DN2 PRDW18-14DP2 PRDWL18-14DN PRDWL18-14DP PROWL 18-14DN2 PROWL 18-14DP2 | PRDW30-15DN PRDW30-15DP PRDW30-15DN2 PRDW30-15DP2 PRDWL30-15DN PRDWL30-15DP PRDWL30-15DN2 PRDWL30-15DP2 |
|---|---|---|---|---|---|
| 検出距離 | 4mm±10% | 8mm±10% | 7mm±10% | 14mm±10% | 15mm±10% |
| 応差距離 | 検出距離の10%以下 | ||||
| 標準検出体 | 12×12×1mm（鉄） | 25×25×1mm（鉄） | 20×20×1mm（鉄） | 40×40×1mm（鉄） | 45×45×1mm（鉄） |
| 設定距離 | 0～2.8mm | 0～5.6mm | 0～4.9mm | 0～9.8mm | 0～10.5mm |
| 電源電圧 | 12-24VDC（使用電圧範囲：10-30VDC） | ||||
| 漏洩電流 | 10mA以下 | ||||
| 応答周波数※ | 500Hz | 400Hz | 300Hz | 200Hz | 200Hz |
| 残留電圧 | 1.5V以下 | ||||
| 温度の影響 | 使用周囲温度範囲で20℃時の検出距離の±10%以下 | ||||
| 制御出力 | 200mA以下 | ||||
| 絶縁抵抗 | 50MΩ以上（500VDCメガ基準） | ||||
| 耐電圧 | 1,500VAC 50/60Hzにて1分間 | ||||
| 耐振動 | 10～55Hz（周期1分間）複振幅1mm X、Y、Z各方向2時間 | ||||
| 耐衝撃 | 500m/s2（50G） X、Y、Z各方向3回 | ||||
| 表示灯 | 動作表示（赤色LED） | ||||
| 使用周囲温度 | -25～+70℃（但し氷結しない状態） | ||||
| 保存温度 | -30～+80℃（但し氷結しない状態） | ||||
| 使用周囲湿度 | 35～95%RH | ||||
| 保護回路 | サージ保護回路、電源逆接続保護回路、過電流保護回路内蔵 | ||||
| 保護構造 | IP67（IEC規格） | ||||
※応答周波数は平均値です。標準検出体を利用し検出体の間隔を標準検出体の2倍に、設定距離を検出距離の1/2にして測定したものです。
詳細情報
基本情報
PRDWシリーズは、従来品比1.5～2倍の長距離検出が可能です。
センサとケーブルの接続部分を強化し、折れや曲げなどによるコード断線を防止するなど、耐久性がより向上しています。
【特長】
・専用IC採用で耐ノイズ性能を強化
・赤色表示灯により動作の有無判別が容易
・IP67の防水構造（IEC規格）
・マイクロスイッチ、リミットスイッチの代用で幅広く使用可能
・配線引出コネクタ接続タイプ
