円柱長距離型近接センサ 直流2線式
- 通常単価(税別)
- 3,266円～5,074円
- 税込単価
- 3,593円～5,581円
PRDTシリーズは、従来品比1.5～2倍の長距離検出が可能です。センサとケーブ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 対象型式と仕様変更詳細は下記リンク（『ATN1_PRDT』）をご参照ください。
『ATN1_PRDT』
商品情報

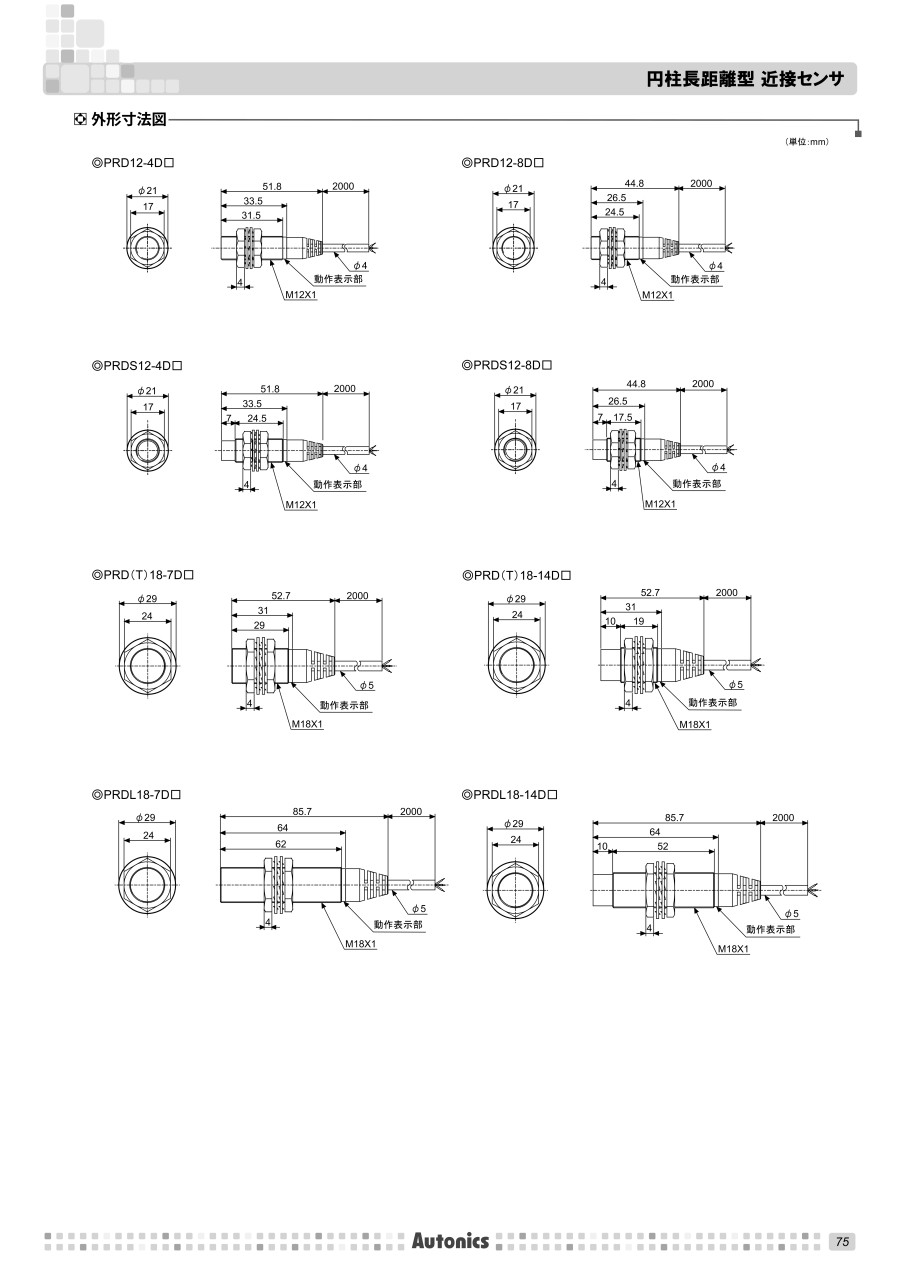

外形図
| 区分 | 配線引出型 | 配線引出コネクタ型 | ナット、ワッシャー | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRDT（M12,M18,M30） | PRDWT（M12,M18,M30） | |||||||||||
| シールド |  |  |  | |||||||||
| 非シールド |  |  | ||||||||||
規格表
| 区分 | A | B | C | D | E | F | G | H | I | J | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シールド | M12 | PRDT | M12×1 | 52 | 31.5 | 4 | - | 2,000 | - | 4 | 17 | 21 |
| PRDWT | M12×1 | 52 | 31.5 | 4 | - | 300 | 43.5 | 4 | ||||
| PRDLT | M12×1 | 64 | 44 | 4 | - | 2,000 | - | 4 | ||||
| M18 | PRDT | M18×1 | 53 | 29.5 | 4 | - | 2,000 | - | 5 | 24 | 29 | |
| PRDWT | M18×1 | 62 | 38.5 | 4 | - | 300 | 43.5 | 5 | ||||
| PRDLT | M18×1 | 86 | 62 | 4 | - | 2,000 | - | 5 | ||||
| PRDWLT | M18×1 | 86 | 62 | 4 | - | 300 | 43.5 | 5 | ||||
| M30 | PRDT | M30×1.5 | 62 | 38 | 5 | - | 2,000 | - | 5 | 35 | 42 | |
| PRDWT | M30×1.5 | 62 | 38 | 5 | - | 300 | 43.5 | 5 | ||||
| PRDLT | M30×1.5 | 84 | 60 | 5 | - | 2,000 | - | 5 | ||||
| 非シールド | M12 | PRDT | M12×1 | 52 | 24.5 | 4 | 7 | 2,000 | - | 4 | 17 | 21 |
| PRDWT | M12×1 | 52 | 24.5 | 4 | 7 | 300 | 43.5 | 4 | ||||
| PRDLT | M12×1 | 64 | 37 | 4 | 7 | 2,000 | - | 4 | ||||
| M18 | PRDT | M18×1 | 53 | 19 | 4 | 10 | 2,000 | - | 5 | 24 | 29 | |
| PRDWT | M18×1 | 62 | 29 | 4 | 10 | 300 | 43.5 | 5 | ||||
| PRDLT | M18×1 | 86 | 52 | 4 | 10 | 2,000 | - | 5 | ||||
| PRDWLT | M18×1 | 86 | 52 | 4 | 10 | 300 | 43.5 | 5 | ||||
| M30 | PRDT | M30×1.5 | 62 | 28 | 5 | 10 | 2,000 | - | 5 | 35 | 42 | |
| PRDWT | M30×1.5 | 62 | 28 | 5 | 10 | 300 | 43.5 | 5 | ||||
| PRDLT | M30×1.5 | 84 | 50 | 5 | 10 | 2,000 | - | 5 | ||||
※"F"規格は、一般ケーブル2,000mm、配線引出コネクタ型300mmが標準。
※"H"仕様は、φ4.2芯／φ5.2芯（導体の断面積：0.3mm2、絶縁体の直径：φ1.25）。
製品仕様
規格表
| 型番 | PRDT12-4DO PRDT12-4DC PRDWT12-4DO PRDWT12-4DC PRDT12-4DO-I PRDT12-4DC-I PRDWT12-4DO-I PRDWT12-4DC-I PRDT12-4DO-IV PRDT12-4DC-IV PRDWT12-4DO-IV PRDWT12-4DC-IV | PRDT12-8DO PRDT12-8DC PRDWT12-8DO PRDWT12-8DC PRDT12-8DO-I PRDT12-8DC-I PRDWT12-8DO-I PRDWT12-8DC-I PRDT12-8DO-IV PRDT12-8DC-IV PRDWT12-8DO-IV PRDWT12-8DC-IV | PRDT18-7DO PRDT18-7DC PRDWT18-7DO PRDWT18-7DC PRDT18-7DO-I PRDT18-7DC-I PRDWT18-7DO-I PRDWT18-7DC-I PRDT18-7DO-IV PRDT18-7DC-IV PRDWT18-7DO-IV PRDWT18-7DC-IV | PRDT18-14DO PRDT18-14DC PRDWT18-14DO PRDWT18-14DC PRDT18-14DO-I PRDT18-14DC-I PRDWT18-14DO-I PRDWT18-14DC-I PRDT18-14DO-IV PRDT18-14DC-IV PRDWT18-14DO-IV PRDWT18-14DC-IV |
|---|---|---|---|---|
| 検出距離 | 4mm±10% | 8mm±10% | 7mm±10% | 14mm±10% |
| 応差距離 | 検出距離の10%以下 | |||
| 標準検出体 | 12×12×1mm（鉄） | 25×25×1mm（鉄） | 20×20×1mm（鉄） | 40×40×1mm（鉄） |
| 設定距離 | 0～2.8mm | 0～5.6mm | 0～4.9mm | 0～9.8mm |
| 電源電圧 | 12-24VDC（使用電圧範囲：10-30VDC） | |||
| 漏洩電流 | 0.6mA以下 | |||
| 応答周波数 | 450Hz | 400Hz | 250Hz | 200Hz |
| 残留電圧 | 3.5V以下 | |||
| 温度の影響 | 使用周囲温度範囲で20℃時の検出距離の±10%以下 | |||
| 制御出力 | 2～100mA | |||
| 絶縁抵抗 | 50MΩ以上（500VDCメガ基準） | |||
| 耐電圧 | 1500VAC 50/60Hzにて1分間 | |||
| 耐振動 | 10～55Hz（周期1分間）複振幅1mm X,Y,Z各方向2時間 | |||
| 耐衝撃 | 500m/s2（50G）X,Y,Z各方向3回 | |||
| 表示灯 | 動作表示（赤色LED） | |||
| 使用周囲温度 | -25～70℃（但し氷結しない状態） | |||
| 保存温度 | -30～80℃（但し氷結しない状態） | |||
| 使用周囲湿度 | 35～95%RH | |||
| 保護回路 | サージ保護回路内蔵, 電源逆接続保護回路内蔵, 過電流保護回路内蔵 | |||
| 保護構造 | IP67（IEC規格） | |||
※応答周波数は平均値です。標準検出体を利用し検出体の間隔を標準検出体の2倍に、設定距離を検出距離の1/2にして測定したもの。
使用例
商品特長詳細
- サージ保護回路、電源逆接続保護回路、過電流保護回路を内蔵
- 長寿命と高信頼性、経済性と簡単作業性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,944円 ( 4,338円 ) | 8日目 |
4,203円 ( 4,623円 ) | 在庫品1日目当日出荷可能 |
5,037円 ( 5,541円 ) | 在庫品1日目当日出荷可能 |
4,553円 ( 5,008円 ) | 在庫品1日目当日出荷可能 |
3,266円 ( 3,593円 ) | 8日目 |
4,203円 ( 4,623円 ) | 在庫品1日目当日出荷可能 |
5,037円 ( 5,541円 ) | 在庫品1日目当日出荷可能 |
4,203円 ( 4,623円 ) | 在庫品1日目当日出荷可能 |
4,025円 ( 4,428円 ) | 3日目 |
3,944円 ( 4,338円 ) | 8日目 |
5,074円 ( 5,581円 ) | 在庫品1日目当日出荷可能 |
3,696円 ( 4,066円 ) | 9日目 |
詳細情報
基本情報
PRDTシリーズは、従来品比1.5～2倍の長距離検出が可能です。
センサとケーブルの接続部分を強化し、折れや曲げなどによるコード断線を防止するなど、耐久性がより向上しています。
【特長】
・専用IC採用で耐ノイズ性能を強化。
・赤色表示灯により動作の有無判別が容易。
・IP67の防水構造（IEC規格）。
・マイクロスイッチ、リミットスイッチの代用で幅広く使用可能。
・端子接続タイプ。
