ブレードホース用アダプタ BH-M型（めねじ取付用）
- 通常単価(税別)
- 1,414円～4,967円
- 税込単価
- 1,555円～5,464円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
ゼロスピルカプラ、SPカプラTypeA等、おねじ取付用カプラに取付可能なブレードホース用アダプタ。【特...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観
仕様
- 本体材質：真ちゅう
| 型番 | BH90-3M | BH120-4M | BH150-4M | BH190-6M |
|---|---|---|---|---|
| 取付ねじサイズ | Rc3/8 | Rc1/2 | Rc1/2 | Rc3/4 |
| 適用ブレードホースサイズ | φ9×φ15mm | φ12×φ18mm | φ15×φ22mm | φ19×φ26mm |
| 最高使用圧力 | ブレードホースの仕様に準ずる | |||
| 耐圧力 | ブレードホースの仕様に準ずる | |||
| 使用温度範囲*1 | ブレードホースの仕様に準ずる | |||
| 適用流体*2 | 空気・水・油など | |||
- *1 使用するブレードホースの仕様に従ってください。使用するブレードホースによって圧力・温度仕様は異なります。
- *2 シール材質、使用するブレードホースの仕様に従ってください。
推奨最大締付トルク
N・m｛kgf・cm｝
| 型番 | BH90-3M | BH120-4M | BH150-4M | BH190-6M |
|---|---|---|---|---|
| トルク値*3,4（管用テーパねじ） | 12｛122｝ | 30｛306｝ | 30｛306｝ | 50｛510｝ |
- *3 腐食環境下では、応力腐食割れを起こす場合があります。使用環境に注意してください。
- *4 ブレードホース取付部は、ナットを端部まで締め付けてください。
規格表
| 型番 | 相手側ホースサイズ（mm） | 肉厚（mm） | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | T | φB | ||||
| BH90-3M | φ9×φ15 | 3±0.3 | 106 | （49） | 六角23 | 六角24 | R3/8 | 8.5 |
| BH120-4M | φ12×φ18 | 3±0.3 | 159 | （59） | 六角27 | 六角27 | R1/2 | 11 |
| BH150-4M | φ15×φ22 | 3.5±0.35 | 210 | （67） | 六角30 | 六角30 | R1/2 | 13 |
| BH190-6M | φ19×φ26 | 3.5±0.35 | 301 | （74） | 六角35 | 六角35 | R3/4 | 17 |
注意・禁止事項
注意・禁止事項
- ※ 適用ブレードホースは主材質が軟質塩化ビニルで補強糸が編み込まれているブレードホースです。
- ※ ブレードホースは市販品をご使用ください。
- ※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ※ 詳しい仕様はカタログをご覧ください。
- ※ カタログの「カプラ使用上のお願い」をご確認願います。
- ※ 型番欄には材質の記号も表記しております。
詳細情報
基本情報

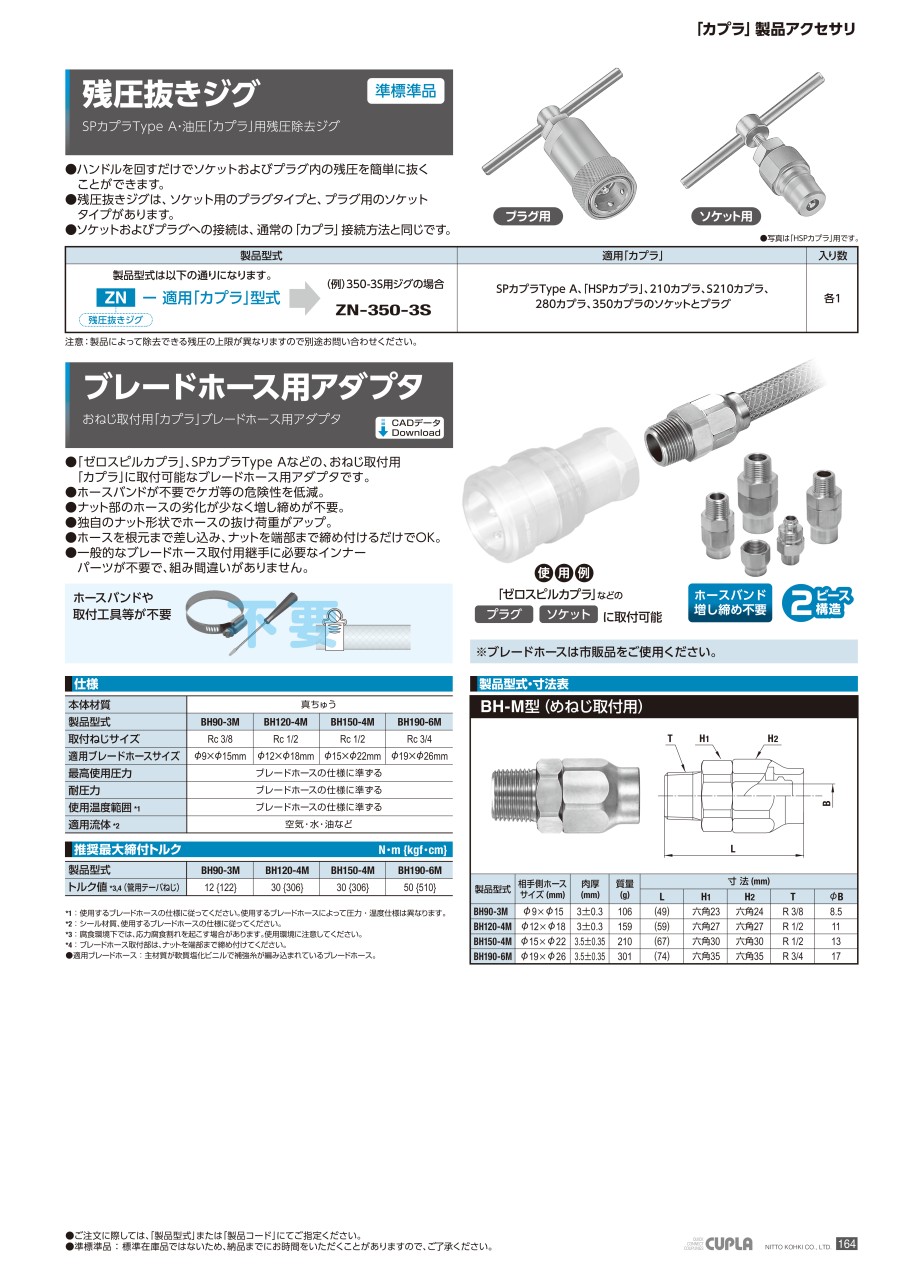

ゼロスピルカプラ、SPカプラTypeA等、おねじ取付用カプラに取付可能なブレードホース用アダプタ。
【特長】
・ホースバンドが不要でケガ等の危険性を低減。
・ナット部のホースの劣化が少なく増し締めが不要。
・独自のナット形状でホースの抜け荷重がアップ。
・ホースを根元まで差し込み、ナットを端部まで締め付けるだけ。
・一般的なブレードホース用継手に必要なインナーパーツが不要で、組み間違いしない。
【用途】
・ゼロスピルカプラなどのプラグ、ソケットに取付可能。
