ソケット SN型（ブレードホース取付用/ハイカプラ）
- 通常単価(税別)
- 1,461円～2,953円
- 税込単価
- 1,607円～3,248円

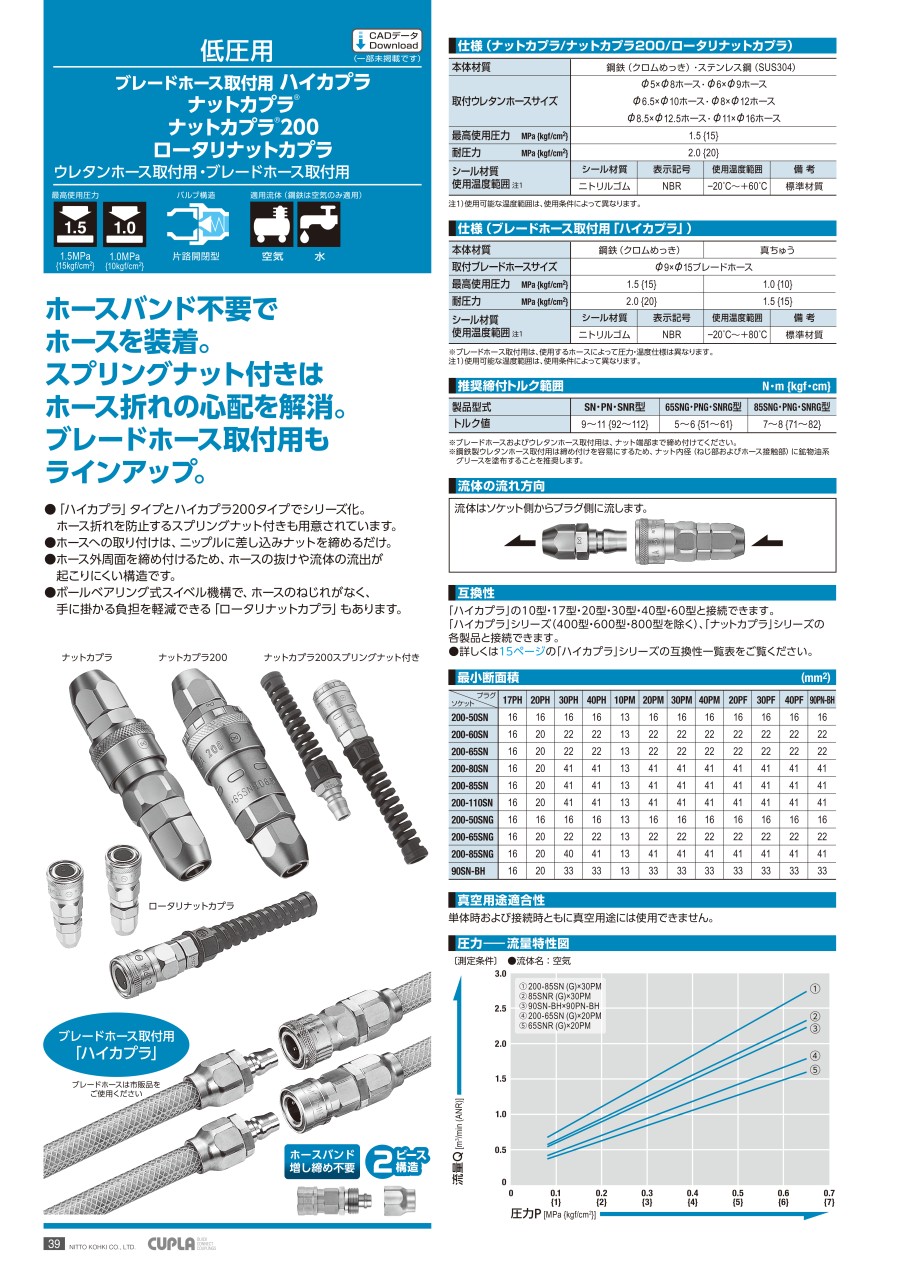

ハイカプラのブレードホース用ソケット。スプリングナット付きでホース折れの心配を...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
製品仕様
鋼鉄
真ちゅう
| 本体材質 | 鋼鉄（クロムめっき） | 真ちゅう |
|---|---|---|
| 取付ブレードホースサイズ | φ9×φ15ブレードホース | |
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | 1.0｛10｝ |
| 耐圧力 MPa｛kgf/cm2｝ | 2.0｛20｝ | 1.5｛15｝ |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
※ブレードホース取付用は、使用するホースによって圧力・温度仕様は異なります。
推奨締付トルク範囲
- トルク値：9～11N・m（92～112kgf・cm）
- ※ ブレードホースおよびウレタンホース取付用は、ナット端部まで締め付けてください。
- ※ 鋼鉄製ウレタンホース取付用は締め付けを容易にするため、ナット内径（ねじ部およびホース接触部）に鉱物油系グリースを塗布することを推奨します。
互換性
- ハイカプラの10型・17型・20型・30型・40型と接続可能。
- ハイカプラシリーズ（400型・600型・800型を除く）、ナットカプラシリーズの各製品と接続可能。
最小断面積
単位：mm2
| ソケット | プラグ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17PH | 20PH | 30PH | 40PH | 10PM | 20PM | 30PM | 40PM | 20PF | 30PF | 40PF | 90PN-BH | |
| 90SN-BH | 16 | 20 | 33 | 33 | 13 | 33 | 33 | 33 | 33 | 33 | 33 | 33 |
規格表
| 型番 | 相手側ホース | 本体材質・質量（g） | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ（mm） | 肉厚（mm） | 鋼鉄 | 真ちゅう | L | φD | H1 | H2 | φB | |
| 90SN-BH | φ9×φ15 | 3±0.3 | 147 | 154 | （64.5） | （26.5）※1 | 六角24 | 六角24 | 8.5 |
※鋼鉄製のナットねじ部には、かじり防止としてグリースが塗布されています。
- ※1真ちゅう製はφD=φ25.4（直径25.4mm）です。
商品特長詳細
圧力-流量特性図
測定条件
- 流体名：空気
- 温度：室温
注意・禁止事項
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- カタログの「カプラ使用上のお願い」をご確認願います。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログの「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,953円 ( 3,248円 ) | 在庫品1日目当日出荷可能 |
1,461円 ( 1,607円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハイカプラのブレードホース用ソケット。
スプリングナット付きでホース折れの心配を解消した低圧用鋼鉄製ナットカプラ。
ホースバンド不要でホースを装着。
スプリングナット付きはホース折れの心配を解消。
ブレードホース取り付け用もラインアップ。
【特長】
・ホースバンド使用時に必要な増し締めが不要。
・ブレードホースの取付部は、ホースが劣化しにくく漏れにくい。
・ナットを端面まで締付けるだけでブレードホース取付けが可能。
・従来のハイカプラ小口径と接続可能。
・流体はソケット側からプラグ側に流します。
・単体時および接続時ともに真空用途には使用できません。
・ハイカプラタイプとハイカプラ200タイプでシリーズ化。
・また、ホース折れを防止するスプリングナット付きも用意されています。
・ホースへの取り付けは、ニップルに差し込みナットを締めるだけ。
・ホース外周面を締め付けるため、ホースの抜けや流体の流出が起こりにくい構造です。
・ボールベアリング式スイベル機構で、ホースのねじれがなく、手に掛かる負担を軽減できる「ロータリナットカプラ」もあります。
・ハイカプラ シリーズ、ナットカプラ シリーズの各製品と接続できます。
【用途】
・適用流体：空気、水。（鋼鉄は空気のみ適用）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
