日東工器

ソケット BV-TSF型（おねじ取付用）

カタログ |

通常単価(税別): 4,589円～22,899円

税込単価: 5,048円～25,189円

通常出荷日：7日目

TSPカプラとボールバルブを一体化。接続中（バルブ解放時）の不意な分離を防止するスリーブロック機構を装...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	BV-2TSF	BV-3TSF	BV-4TSF	BV-6TSF	BV-8TSF
取付ねじサイズ	Rc1/4	Rc3/8	Rc1/2	Rc3/4	Rc1
本体材質	真ちゅう
最高使用圧力 MPa｛kgf/cm²｝	1.0｛10｝
耐圧力 MPa｛kgf/cm²｝	1.5｛15｝

-		シール材質	表示記号	使用温度範囲
シール材質使用温度範囲	カプラ部	ふっ素ゴム	FKM	-5～+120℃
シール材質使用温度範囲	ボールバルブ部	ふっ素樹脂	-	-5～+120℃

最小断面積

単位：mm²

型番	BV-2TSF	BV-3TSF	BV-4TSF	BV-6TSF	BV-8TSF
最小断面積	19.6	44.1	63.6	122	201

※BV型単体での値です。相手側プラグ取付形状によって最小面積は異なります。

製品仕様

流体はソケット側・プラグ側のどちらからでも流せる。
同サイズのTPSカプラのプラグであれば、取付形状にかかわらず接続できる。
単体時および接続時ともに真空用途には使用できない。

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L	h	φD	H	T	φd	l
BV-2TSF	R1/4	104	（52.5）	（43）	24	六角17	Rc1/4	5	（38.5）
BV-3TSF	R3/8	163	（60.5）	（47.5）	28	六角21	Rc3/8	7.5	（44）
BV-4TSF	R1/2	270	（70.5）	（53）	35	六角26	Rc1/2	9	（52）
BV-6TSF	R3/4	491	（83）	（66）	45	六角32	Rc3/4	12.5	（60.5）
BV-8TSF	R1	904	（102.5）	（77）	58	六角41	Rc1	16	（74.5）

商品特長詳細

流量-圧力損失特性図

測定条件

流体名：作動油
温度：30℃±10℃
動粘度：32×10^-6m²/s
密度：0.87×10^３kg/m³

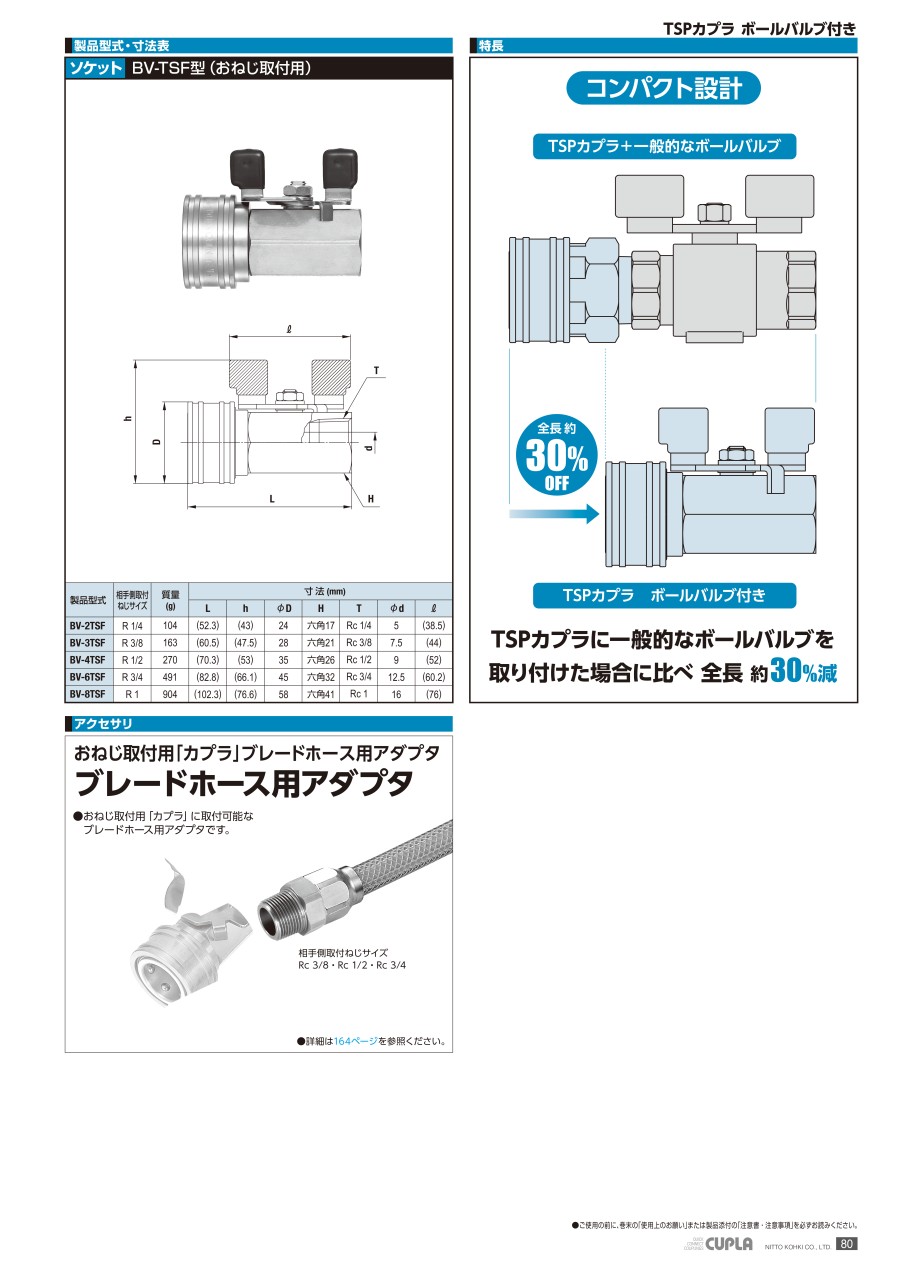

コンパクト設計

一般的なポールバルブと本製品の比較

TPSカプラの一般的なボールバルブを取付けた場合に比べ全長約30%減

注意・禁止事項

※ご使用の前に、カタログの「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

型番リスト

表示件数

型番

ねじの呼び(inch)	相手側取付けねじサイズ	最小発注数量

1/4	R1/4	1個
3/8	R3/8	1個
1/2	R1/2	1個
3/4	R3/4	1個
1	R1	1個

通常単価(税別) (税込単価)	通常出荷日

4,589円 ( 5,048円 )	7日目
5,797円 ( 6,377円 )	7日目
7,600円 ( 8,360円 )	7日目
11,899円 ( 13,089円 )	7日目
22,899円 ( 25,189円 )	7日目

詳細情報

基本情報

基本情報

TSPカプラとボールバルブを一体化。
接続中（バルブ解放時）の不意な分離を防止するスリーブロック機構を装備。
【特長】
・接続状態でもバルブの開閉操作が可能。
・ボールバルブなので圧力損失が小さく、大流量が得られます。
・粘度の高い流体（グリースなど）に適しています。
・ボールバルブのハンドル部でスリーブをロックし、プラグの分離を防止します。
・TSPカプラの同サイズのプラグを接続できます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
SPカプラTypeA 真ちゅう FKM ソケット（おねじ取付用）
中圧用真鍮製ソケット。自動開閉バルブ内蔵型。シール材にふっ素ゴム使用。おねじ取付用。
日東工器
SPカプラTypeA 真ちゅう NBR ソケット（おねじ取付用）
中圧用真鍮製ソケット。自動開閉バルブ内蔵型。シール材にニトリルゴム使用。おねじ取付用。
日東工器
TSPカプラ真ちゅう NBR TSF型
中圧用真鍮製ソケット。バルブレスで高粘度流体に最適。シール材にニトリルゴム使用。おねじ取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
