日本トムソン

スラストローラベアリング

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 2,129円～93,675円特別価格

税込単価: 2,342円～103,043円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本トムソン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本トムソン

通常出荷日：在庫品1日目

保持器は特殊な精密構造で剛性に富んでおり、円筒ころは放射状に配列され、保持器に...

軌道輪形状
円筒ころ
荷重方向
ラジアル / スラスト
精度(JIS)
等級0
サイズ規格
メートル
仕様
標準 / 高速用

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AZ

AZK

製品仕様

取付関係寸法図

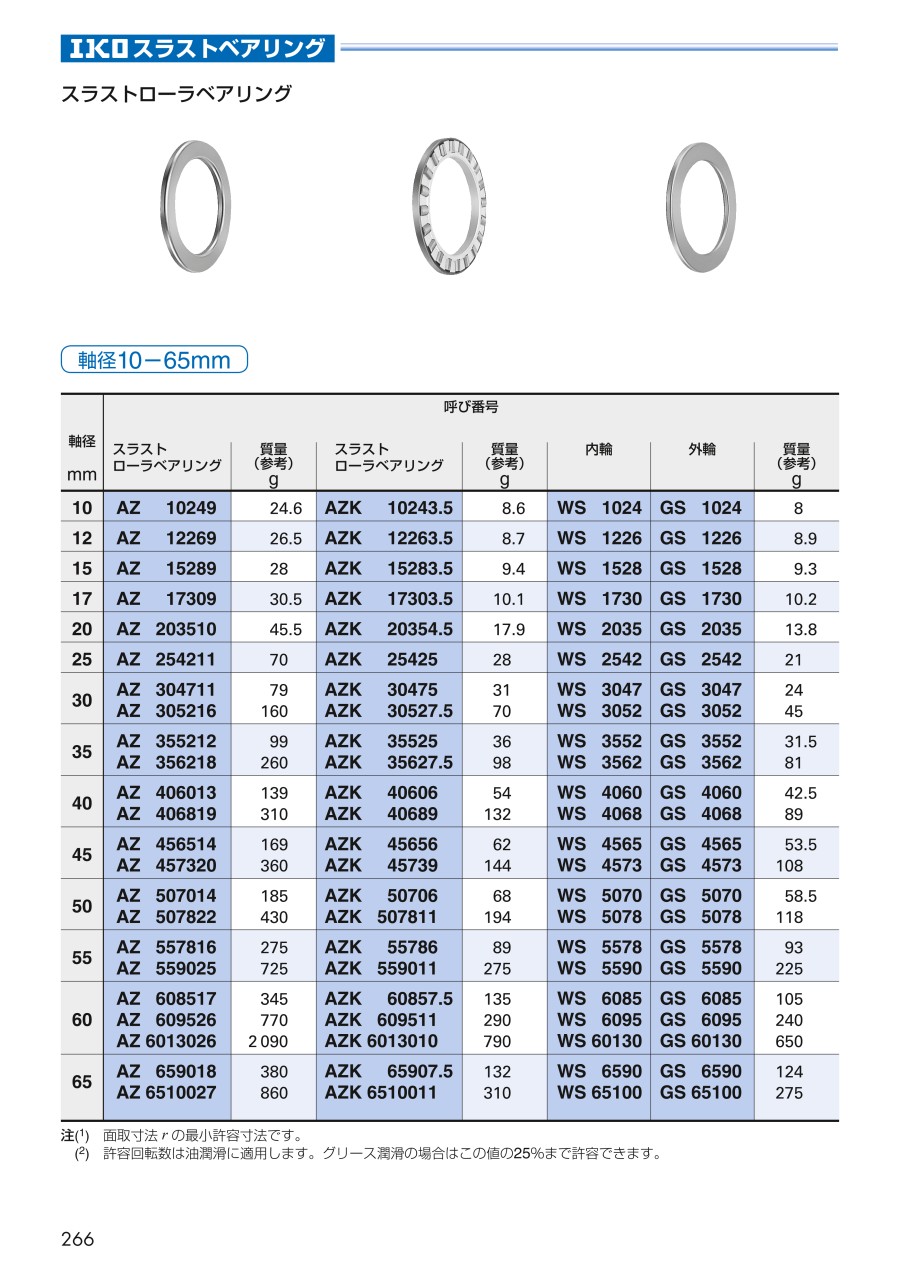

型番	軸径 mm	質量（参考） g	取付関係寸法 mm		基本動定格荷重 C N	基本静定格荷重 C₀ N	許容（²）回転数 min^-1
型番	軸径 mm	質量（参考） g	d_a 最小	D_a 最大	基本動定格荷重 C N	基本静定格荷重 C₀ N	許容（²）回転数 min^-1
AZ10249	10	24.6	21	13	8,990	19,100	18,000
AZK10243.5	10	8.6	21	13	8,990	19,100	18,000
AZ12269	12	26.5	23	16	10,400	23,900	16,000
AZK12263.5	12	8.7	23	16	10,400	23,900	16,000
AZ15289	15	28	25	18	10,200	23,900	14,000
AZK15283.5	15	9.4	25	18	10,200	23,900	14,000
AZK17303.5	17	10.1	27	20	11,400	28,600	13,000
AZ203510	20	45.5	33	23	19,000	48,700	11,000
AZK20354.5	20	17.9	33	23	19,000	48,700	11,000
AZ254211	25	70	39	28	22,700	60,700	9,000
AZK25425	25	28	39	28	22,700	60,700	9,000
AZ304711	30	79	44	33	27,400	81,000	8,000
AZK30475		31	44	33	27,400	81,000	8,000
AZK30527.5		70	48	36	38,400	95,700	7,500
AZK35525	35	36	49	39	29,100	91,100	7,000
AZK35627.5	35	98	57	43	47,900	135,000	6,500
AZ406013	40	139	57	44	41,700	133,000	6,000
AZK40606		54	57	44	41,700	133,000	6,000
AZK40689		132	64	46	68,700	195,000	5,500
AZK45656	45	62	62	49	40,800	133,000	5,500
AZK45739	45	144	69	51	75,700	227,000	5,000
AZ507014	50	185	67	54	43,300	148,000	5,000
AZK50706		68	67	54	43,300	148,000	5,000
AZK507811		194	73	56	84,300	232,000	4,500
AZK55786	55	89	75	60	51,700	192,000	4,500
AZK559011	55	275	84	63	108,000	332,000	4,000
AZK60857.5	60	135	81	66	64,600	224,000	4,000
AZK609511		290	89	68	106,000	332,000	4,000
AZK6013010		790	119	80	158,000	634,000	3,000
AZK65907.5	65	132	86	71	68,300	247,000	4,000
AZK6510011	65	310	94	73	116,000	379,000	3,500
AZK70957.5	70	156	91	76	72,000	269,000	3,500
AZK7010511	70	325	99	78	114,000	379,000	3,500
AZ7510019	75	465	96	81	71,000	269,000	3,500
AZK751007.5	75	159	96	81	71,000	269,000	3,500
AZK8011511	80	370	109	88	122,000	427,000	3,000
AZK8015010	80	920	139	100	180,000	792,000	2,500
AZK851107.5	85	190	106	91	77,800	314,000	3,000
AZK11014511	110	590	139	118	142,000	569,000	2,500
AZK12015511	120	630	149	128	149,000	617,000	2,000
AZK12022015	120	2,730	206	142	415,000	1,980,000	1,800

注（²）：許容回転数は油潤滑に適用します。グリース潤滑の場合はこの値の25%まで許容できます。
1N≒0.102kgf

規格表

単位：mm

型番	d	D	T	d_c	D_c	D_w	r_s min（¹）	C_i	C_e
AZ10249	10	24	9	10.04	23.6	3.5	0.3	13	21
AZK10243.5	10	24	9	10.04	23.6	3.5	0.3	13	21
AZ12269	12	26	9	12.04	25.6	3.5	0.3	15	23
AZK12263.5	12	26	9	12.04	25.6	3.5	0.3	15	23
AZ15289	15	28	9	15.04	27.6	3.5	0.3	17	25
AZK15283.5	15	28	9	15.04	27.6	3.5	0.3	17	25
AZK17303.5	17	30	9	17.04	29.6	3.5	0.3	19	27
AZ203510	20	35	10	20.04	34.6	4.5	0.3	22	33
AZK20354.5	20	35	10	20.04	34.6	4.5	0.3	22	33
AZ254211	25	42	11	25.05	41.6	5	0.6	28	39
AZK25425	25	42	11	25.05	41.6	5	0.6	28	39
AZ304711	30	47	11	30.05	46.5	5	0.6	33	44
AZK30475		47	11	30.05	46.5	5	0.6	33	44
AZK30527.5		52	16	30.05	51.5	7.5	0.6	35	49
AZK35525	35	52	12	35.05	51.5	5	0.6	38	49
AZK35627.5	35	62	18	35.05	61.5	7.5	1	42	58
AZ406013	40	60	13	40.05	59.5	6	0.6	44	57
AZK40606		60	13	40.05	59.5	6	0.6	44	57
AZK40689		68	19	40.05	67.5	9	1	45	64
AZK45656	45	65	14	45.05	64.5	6	0.6	49	62
AZK45739	45	73	20	45.05	72.5	9	1	50	69
AZ507014	50	70	14	50.05	69.5	6	0.6	54	67
AZK50706		70	14	50.05	69.5	6	0.6	54	67
AZK507811		78	22	50.05	77.5	11	1	55	74
AZK55786	55	78	16	55.05	77.5	6	0.6	59	75
AZK559011	55	90	25	55.05	89.5	11	1	63	85
AZK60857.5	60	85	17	60.05	84.5	7.5	1	65	81
AZK609511		95	26	60.05	94.5	11	1	68	90
AZK6013010		130	26	60.05	129.5	10	1.5	79	119
AZK65907.5	65	90	18	65.05	89.5	7.5	1	70	86
AZK6510011	65	100	27	65.05	99.5	11	1	73	95
AZK70957.5	70	95	18	70.05	94.5	7.5	1	75	91
AZK7010511	70	105	27	70.05	104.5	11	1	78	100
AZ7510019	75	100	19	75.05	99.5	7.5	1	80	96
AZK751007.5	75	100	19	75.05	99.5	7.5	1	80	96
AZK8011511	80	115	28	80.05	114.5	11	1	88	110
AZK8015010	80	150	26	80.05	149.5	10	1.5	99	139
AZK851107.5	85	110	19	85.05	109.5	7.5	1	90	106
AZK11014511	110	145	25	110.1	144.5	11	1	118	140
AZK12015511	120	155	25	120.1	154.5	11	1	128	150
AZK12022015	120	220	39	120.1	219	15	2.1	141	207

注（¹）：面取寸法rの最小許容寸法です。

型番リスト

表示件数

型番

外輪

内径

(mm)

外径

(mm)

幅

(mm)

回転数

(rpm)

基本定格荷重動定格(Ca)

(N)

基本定格荷重静定格(Coa)

(N)

軸受の形式

RoHS?

最小発注数量

外輪付き	10	24	9	18000	8990	19100	スラストローラベアリング　内外輪付き	-	1個
外輪付き	12	26	9	16000	10400	23900	スラストローラベアリング　内外輪付き	-	1個
外輪付き	15	28	9	14000	10200	23900	スラストローラベアリング　内外輪付き	-	1個
外輪付き	20	35	10	11000	19000	48700	スラストローラベアリング　内外輪付き	-	1個
外輪付き	25	42	11	9000	22700	60700	スラストローラベアリング　内外輪付き	-	1個
外輪付き	30	47	11	8000	27400	81000	スラストローラベアリング　内外輪付き	-	1個
外輪付き	40	60	13	6000	41700	133000	スラストローラベアリング　内外輪付き	-	1個
外輪付き	50	70	14	5000	43300	148000	スラストローラベアリング　内外輪付き	-	1個
外輪付き	75	100	19	3500	71100	269000	スラストローラベアリング　内外輪付き	-	1個
外輪なし	10	24	3.5	18000	8990	19100	スラストローラベアリング　内外輪なし	-	1個
外輪なし	110	145	11	2500	142000	569000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	120	155	11	2000	149000	617000	スラストローラベアリング　内外輪なし	10	1個
外輪なし	120	220	15	1800	415000	1980000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	12	26	3.5	16000	10400	23900	スラストローラベアリング　内外輪なし	-	1個
外輪なし	15	28	3.5	14000	10200	23900	スラストローラベアリング　内外輪なし	10	1個
外輪なし	17	30	3.5	13000	11400	28600	スラストローラベアリング　内外輪なし	-	1個
外輪なし	20	35	4.5	11000	19000	48700	スラストローラベアリング　内外輪なし	10	1個
外輪なし	25	42	5	9000	22700	60700	スラストローラベアリング　内外輪なし	-	1個
外輪なし	30	47	5	8000	27400	81000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	30	52	7.5	7500	38400	95700	スラストローラベアリング　内外輪なし	-	1個
外輪なし	35	52	5	7000	29100	91100	スラストローラベアリング　内外輪なし	-	1個
外輪なし	35	62	7.5	6500	47900	135000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	40	60	6	6000	41700	133000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	40	68	9	5500	68700	195000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	45	65	6	5500	40800	133000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	45	73	9	5000	75700	227000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	50	70	6	5000	43300	148000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	50	78	11	4500	84300	232000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	55	78	6	4500	51700	192000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	55	90	11	4000	108000	332000	スラストローラベアリング　内外輪なし	10	1個
外輪なし	60	130	10	3000	158000	634000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	60	85	7.5	4000	64600	224000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	60	95	11	4000	106000	332000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	65	100	11	3500	116000	379000	スラストローラベアリング　内外輪なし	10	1個
外輪なし	65	90	7.5	4000	68300	247000	スラストローラベアリング　内外輪なし	10	1個
外輪なし	70	105	11	3500	114000	379000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	70	95	7.5	3500	72000	269000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	75	100	7.5	3500	71100	269000	スラストローラベアリング　内外輪なし	10	1個
外輪なし	80	115	11	3000	122000	427000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	80	150	10	2500	180000	792000	スラストローラベアリング　内外輪なし	-	1個
外輪なし	85	110	7.5	3000	77800	314000	スラストローラベアリング　内外輪なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,257円 ( 3,583円 )	3日目
3,728円 ( 4,101円 )	在庫品1日目当日出荷可能
3,521円 ( 3,873円 )	6日目
3,952円 ( 4,347円 )	3日目
5,509円 ( 6,060円 )	在庫品1日目当日出荷可能
4,442円 ( 4,886円 )	3日目
5,148円 ( 5,663円 )	3日目
7,454円 ( 8,199円 )	3日目
11,681円 ( 12,849円 )	3日目
2,129円 ( 2,342円 )	3日目
13,895円 ( 15,285円 )	4日目
22,072円20,306円 ( 22,337円 )	4日目
93,675円 ( 103,043円 )	4日目
2,273円 ( 2,500円 )	3日目
2,333円 ( 2,566円 )	3日目
2,318円 ( 2,550円 )	4日目
2,473円 ( 2,720円 )	6日目
2,723円 ( 2,995円 )	6日目
2,982円 ( 3,280円 )	6日目
3,689円 ( 4,058円 )	4日目
3,156円 ( 3,472円 )	4日目
4,534円 ( 4,987円 )	4日目
3,374円 ( 3,711円 )	6日目
4,420円 ( 4,862円 )	4日目
3,480円 ( 3,828円 )	4日目
4,797円 ( 5,277円 )	4日目
4,434円 ( 4,877円 )	3日目
5,393円 ( 5,932円 )	4日目
4,720円 ( 5,192円 )	4日目
6,039円 ( 6,643円 )	4日目
18,616円17,126円 ( 18,839円 )	4日目
5,475円 ( 6,023円 )	4日目
7,048円 ( 7,753円 )	4日目
8,011円 ( 8,812円 )	5日目
5,582円 ( 6,140円 )	4日目
8,180円 ( 8,998円 )	4日目
5,699円 ( 6,269円 )	4日目
7,200円 ( 7,920円 )	3日目
11,317円 ( 12,449円 )	4日目
25,590円23,031円 ( 25,334円 )	4日目
8,589円 ( 9,448円 )	4日目

詳細情報

基本情報

基本情報

保持器は特殊な精密構造で剛性に富んでおり、円筒ころは放射状に配列され、保持器によって正確に案内されますので、高速回転でも大きな負荷に耐えられます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
スラスト針状ころ軸受
ミスミブランドのスラスト針状ころ軸受です。
ミスミ
スラスト玉軸受付針状ころ軸受内輪付
スラスト玉軸受付針状ころ軸受内輪付です。両荷重方向に同時に受けることができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
