複式ボールタップ （水位調整機能付） WA 呼び径：13・20・25・30・40・50mm
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 9,204円～60,890円
- 税込単価
- 10,124円～66,979円
【特長】・かんたん水位調整：水位調整機能付複式ボールタップWAは、微妙な水位設...
詳細情報を確認する
商品情報
外形図

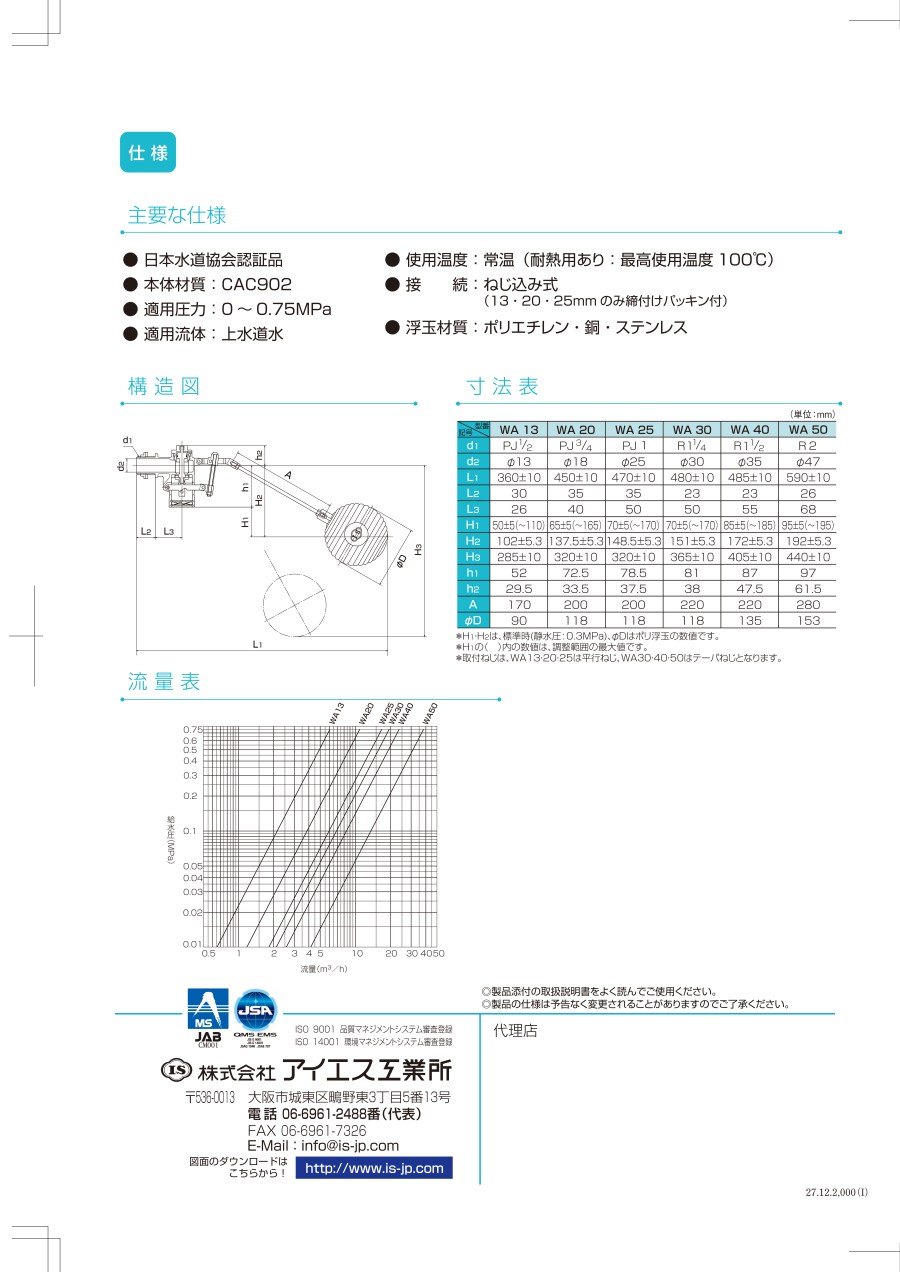

製品仕様
- 日本水道協会認証品
- 本体材質：CAC902
- 適用圧力：0～0.75MPa
- 適用流体：上水道水
- 使用温度：常温（耐熱用あり：最高使用温度100℃）
- 接続：ねじ込み式（13・20・25mmのみ締付けパッキン付）
- 浮玉材質：ポリエチレン・銅・ステンレス
規格表
| 形式 | d1 | d2 | L1 | L2 | L3 | H1 | H2 | H3 | h1 | h2 | A | φD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WA13 | PJ1/2 | φ13 | 360±10 | 30 | 26 | 50±5（～110） | 102±5.3 | 285±10 | 52 | 29.5 | 170 | 90 |
| WA20 | PJ3/4 | φ18 | 450±10 | 35 | 40 | 65±5（～165） | 137.5±5.3 | 320±10 | 72.5 | 33.5 | 200 | 118 |
| WA25 | PJ1 | φ25 | 470±10 | 35 | 50 | 70±5（～170） | 148.5±5.3 | 320±10 | 78.5 | 37.5 | 200 | 118 |
| WA30 | R1 1/4 | φ30 | 480±10 | 23 | 50 | 70±5（～170） | 151±5.3 | 365±10 | 81 | 38 | 220 | 118 |
| WA40 | R1 1/2 | φ35 | 485±10 | 23 | 55 | 85±5（～185） | 172±5.3 | 405±10 | 87 | 47.5 | 220 | 135 |
| WA50 | R2 | φ47 | 590±10 | 26 | 68 | 95±5（～195） | 192±5.3 | 440±10 | 97 | 61.5 | 280 | 153 |
*H1・H2は標準時（静水圧：0.3MPa）、φDはポリ浮玉の数値です。
*H1の（ ）内の数値は、調整範囲の最大値です。
*取付ねじは、WA13・20・25は平行ねじ、WA30・40・50はテーパねじとなります。
使用例
設置例
特長
かんたん水位調整
水位調整機能付複式ボールタップWAは、微妙な水位設定がドライバー1本で簡単にできるのが特長です。
オーバーフロー管及び満水警報位との位置関係が、取りつけた後にでも調整できますので、配管のやり直しなどの無駄がなくなります。
設置例
WAならロッドを曲げなくても水位調整が簡単です。
ロッドを曲げて止水位置を調整することはとても危険です!
ロッドを曲げて使用すると水槽内の波立ちや振動等によってロッドが緩み、浮玉が反転し水位上昇につながり、オーバーフロー等の原因になります。
ロッドを曲げての使用はしないでください。
波立ち防止機能を標準装備
ウォータハンマ・バイブレーション防止に効果を発揮します。
防波板
独自の曲面形状により効果的に吐水を散らし、水面の波立ちを防止
用途: こんなところで使われています
受水槽、消火用補給水槽、冷却塔補給水槽、給水装置機器組込み など…
- 受水槽
2槽式水槽で、各水槽に取付けたボールタップの止水位置合わせの微調整に!
- 消火用補給水槽/冷却塔補給水槽
限られたスペースで最大限の有効容量を確保する為に、満水警報位、オーバーフロー管との位置関係を考慮した止水位置の微調整や、ボールタップの取替時に発生する止水位置の変化に柔軟に対応できます。
技術情報
流量表
注意・禁止事項
ロッドを曲げて止水位置を調整することはとても危険です！
ロッドを曲げて使用すると水槽内の波立ちや振動等によってロッドが緩み、浮玉が反転し水位上昇につながり、オーバーフロー等の原因になります。
ロッドを曲げての使用はしないでください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,347円 ( 24,582円 ) | 4日目 |
9,204円 ( 10,124円 ) | 在庫品1日目当日出荷可能 |
21,546円 ( 23,701円 ) | 6日目 |
23,689円 ( 26,058円 ) | 7日目 |
29,366円 ( 32,303円 ) | 4日目 |
13,373円 ( 14,710円 ) | 在庫品1日目当日出荷可能 |
26,756円 ( 29,432円 ) | 3日目 |
28,994円 ( 31,893円 ) | 10日目 |
28,203円 ( 31,023円 ) | 4日目 |
15,548円 ( 17,103円 ) | 在庫品1日目当日出荷可能 |
28,284円 ( 31,112円 ) | 4日目 |
35,385円 ( 38,924円 ) | 7日目 |
29,470円 ( 32,417円 ) | 4日目 |
23,313円 ( 25,644円 ) | 4日目 |
32,180円 ( 35,398円 ) | 4日目 |
36,813円 ( 40,494円 ) | 10日目 |
41,906円 ( 46,097円 ) | 4日目 |
29,895円 ( 32,885円 ) | 4日目 |
38,954円 ( 42,849円 ) | 4日目 |
46,776円 ( 51,454円 ) | 10日目 |
45,536円 ( 50,090円 ) | 4日目 |
38,922円 ( 42,814円 ) | 4日目 |
58,787円 ( 64,666円 ) | 4日目 |
60,890円 ( 66,979円 ) | 10日目 |
詳細情報
基本情報
【特長】
・かんたん水位調整：水位調整機能付複式ボールタップWAは、微妙な水位設定がドライバー1本で簡単にできるのが特長です
・オーバーフロー管及び満水警報位との位置関係が、取りつけた後にでも調整できますので、配管のやり直しなどの無駄がなくなります
・WAならロッドを曲げなくても水位調整が簡単です
・波立ち防止機能を標準装備：ウォータハンマ・バイブレーション防止に効果を発揮します
・防波板：独自の曲面形状により効果的に吐水を散らし、水面の波立ちを防止
【用途】
・受水槽、消火用補給水槽、冷却塔補給水槽、給水装置機器組込みなど
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
