メカニカル部品技術窓口
ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm
- 通常単価(税別)
- 38,899円～76,471円
- 税込単価
- 42,789円～84,118円
【特長】・特殊な使用条件に対応するために、本体、ロッド、浮玉などすべての部材に...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
製品仕様
| 本体材質 | 適用圧力 | 適用流体 | 最高使用温度 | 接続 |
|---|---|---|---|---|
| SCS14（SUS316） | 0～0.75MPa（SUB13） 0～0.5MPa（SUB20） 0～0.3MPa（SUB25） | 上水道水、温水 | 120℃ | ねじ込み式 |
構造図
13mm
20・25mm
部品リスト
13mm
20・25mm
| No. | 部品名 | 材質 |
|---|---|---|
| （1） | 胴 | SCS14 |
| （2） | 弁胴 | SCS14 |
| （3） | バルブ | SCS14 |
| （4） | バルブレバー | SCS14 |
| （5） | 締付ナット | SCS14 |
| （6） | シートパッキン | シリコンゴム |
| （7） | 十字穴付なべ小ねじ | SUS316 |
| （8） | ロッド | SUS316 |
| （9） | 取付金具 | SUS316 |
| （10） | 浮玉 | SUS316 |
| （11） | 六角ナット | SUS316 |
| No. | 部品名 | 材質 |
|---|---|---|
| （1） | 胴 | SCS14 |
| （2） | バルブ | SCS14 |
| （3） | バルブレバー | SCS14 |
| （4） | 締付ナット | SCS14 |
| （5） | シートパッキン | フッ素ゴム |
| （6） | 六角ボルト | SUS316 |
| （7） | 六角ナット | SUS316 |
| （8） | ロッド※ | SUS316 |
| （9） | 取付金具 | SUS316 |
| （10） | 浮玉 | SUS316 |
| （11） | 六角ナット | SUS316 |
※SUB20はM6
※SUB25はM8
※SUB25はM8
規格表
※取付規格:給水栓取付ねじ（PJ）
※SUB13:H1、H2は静水圧0.3MPa時の数値
※SUB20・25:H1、H2は静水圧0.3MPa時の数値
性質性能情報・試験情報
流量表
詳細情報
基本情報
【特長】
・特殊な使用条件に対応するために、本体、ロッド、浮玉などすべての部材にSCS14（SUS316）を使用しています
・パッキンは、耐熱性に優れたシリコンゴム（SUB13）およびフッ素ゴム（SUB20・25）を標準で使用しています
ご注意
- 商品情報のカタログが最新です。

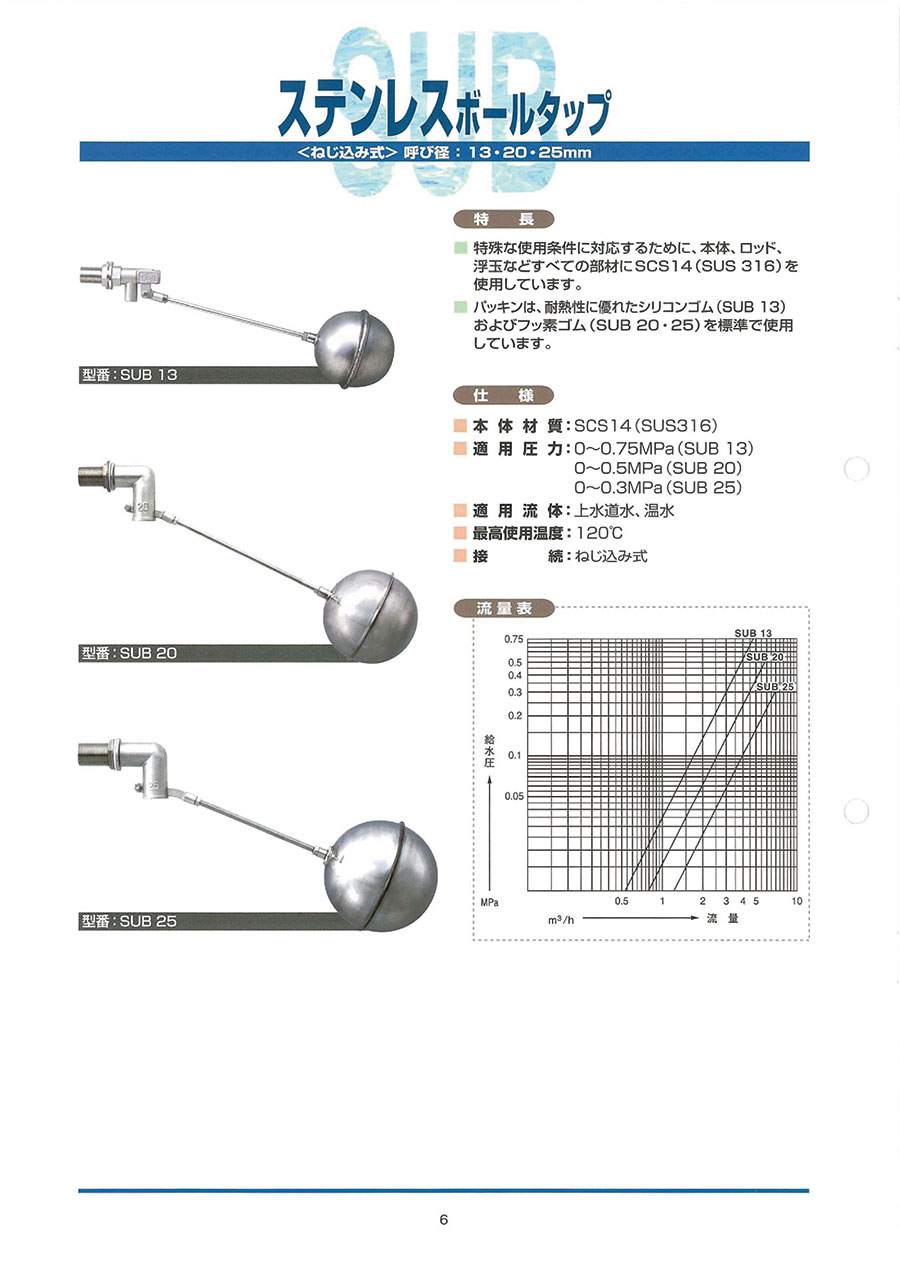

カタログ
