メカニカル部品技術窓口
F号ボールタップ FSV 25・40・50 ねじ込み式ストレート型
- 通常単価(税別)
- 52,654円～144,148円
- 税込単価
- 57,919円～158,563円
【特長】・作動安定性／操作性がさらに向上：流量調整機能の採用と、バキュームブレーカを本体に組み込みウォ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

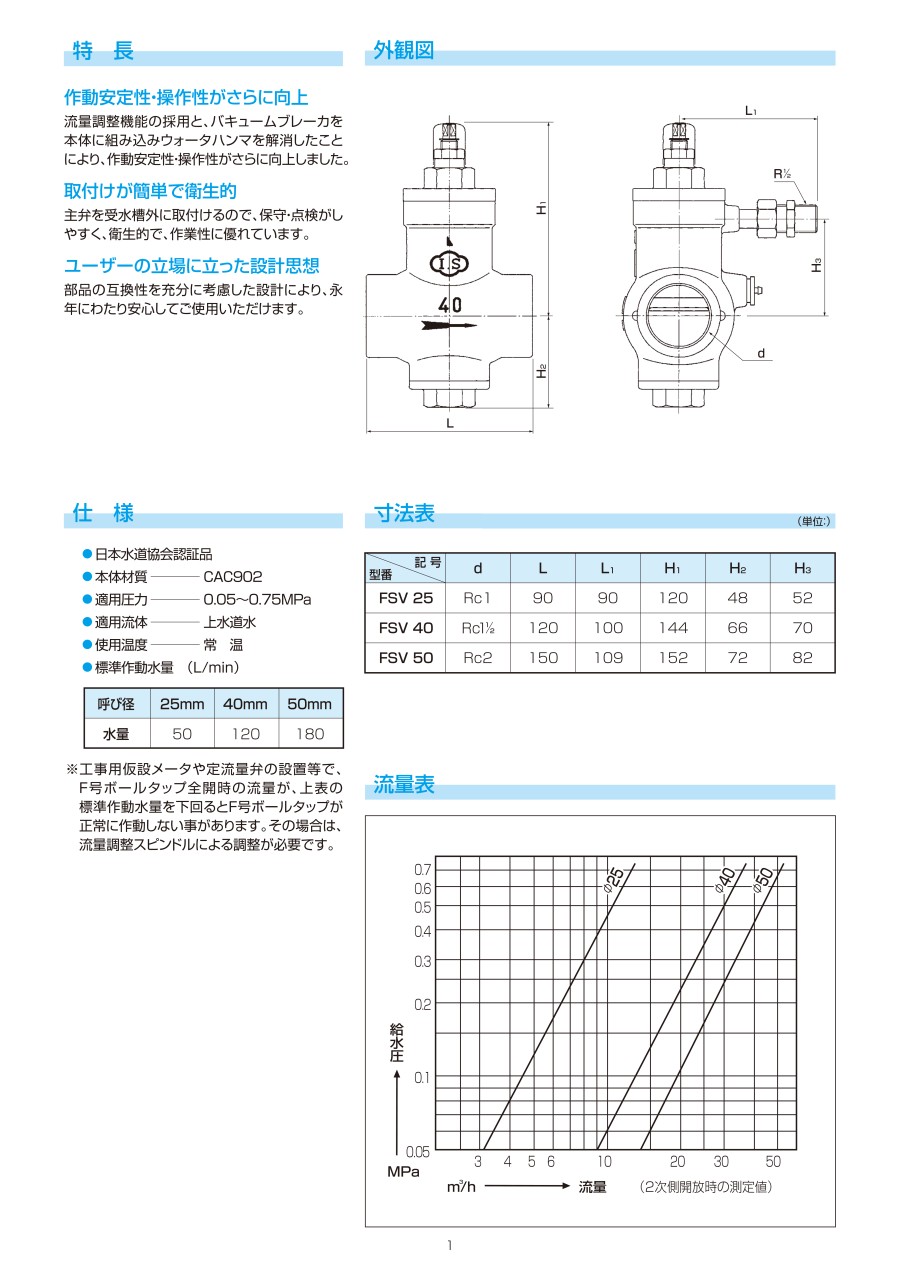

外形図
製品仕様
| 本体材質 | 適用圧力 | 適用流体 | 使用温度 | 標準作動水量（L/min） | |
|---|---|---|---|---|---|
| 呼び径 | 水量 | ||||
| CAC902 | 0.05～0.75MPa | 上水道水 | 常温 | 25mm | 50 |
| 40mm | 120 | ||||
| 50mm | 180 | ||||
※日本水道協会認証品
※工事用仮設メータや定流量弁の設置等で、F号ボールタップ全開時の流量が、上表の標準作動水量を下回るとF号ボールタップが正常に作動しない事があります。
その場合は、流量調整スピンドルによる調整が必要です。
構造図
分解図
材料表
| No. | 部品名 | 材質（記号） | No. | 部品名 | 材質（記号） |
|---|---|---|---|---|---|
| （1） | 本体 | CAC902 | （15） | PV配管用ニップル | SUS303 |
| （2） | カバー | CAC902 | （16） | PV配管用ニップルナット | 鉛レス黄銅棒 |
| （3） | 排水キャップ | CAC902 | （17） | PV配管用ニップルパッキン | NBR |
| （4） | ガイド | CAC902 | （18） | PV配管用鋼管継手 | CAC903C |
| （5） | ピストン | CAC902 | （19） | カバー用Oリング | NBR |
| （6） | ワン型パッキン押え | 鉛レス黄銅棒 | （20） | シートパッキン | NBR |
| （7） | リング | PC樹脂/CAC903C | （21） | 排水キャップ用Oリング | NBR |
| （8） | 調節弁 | CAC903C | （22） | スプリング | SUS304 |
| （9） | 調節ビス | 鉛レス黄銅棒 | （23） | 流量調整スピンドル | 鉛レス黄銅棒 |
| （10） | 調節ビス用ナット | 鉛レス黄銅棒 | （24） | スピンドル用Oリング | NBR |
| （11） | ワン型パッキン | NBR | （25） | E型止め輪 | SUS304 |
| （12） | ワン型パッキン | 皮革 | （26） | ロックナット | SUS304 |
| （13） | 調節弁用ストレーナ | SUS304 | （27） | 保護キャップ | PVC |
| （14） | ストレーナ押え | 鉛レス黄銅棒 | （28） | バキュームブレーカ | 鉛レス黄銅棒/SUS304/PS |
※PVはパイロットバルブ
規格表
使用例
作動のしくみ
ピストン部が押しあげられ、Cを通って給水されます。
ピストン部が徐々に降下し、止水されます。
性質性能情報・試験情報
流量表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
69,891円 ( 76,880円 ) | 4日目 |
52,654円 ( 57,919円 ) | 4日目 |
67,766円 ( 74,543円 ) | 4日目 |
70,722円 ( 77,794円 ) | 4日目 |
59,298円 ( 65,228円 ) | 4日目 |
77,403円 ( 85,143円 ) | 4日目 |
94,676円 ( 104,144円 ) | 4日目 |
85,229円 ( 93,752円 ) | 4日目 |
100,345円 ( 110,380円 ) | 4日目 |
103,302円 ( 113,632円 ) | 4日目 |
91,880円 ( 101,068円 ) | 4日目 |
109,975円 ( 120,973円 ) | 4日目 |
128,846円 ( 141,731円 ) | 4日目 |
119,391円 ( 131,330円 ) | 4日目 |
134,506円 ( 147,957円 ) | 4日目 |
137,476円 ( 151,224円 ) | 4日目 |
126,048円 ( 138,653円 ) | 4日目 |
144,148円 ( 158,563円 ) | 4日目 |
詳細情報
基本情報
【特長】
・作動安定性／操作性がさらに向上：流量調整機能の採用と、バキュームブレーカを本体に組み込みウォータハンマを解消したことにより、作動安定性／操作性がさらに向上しました。
・取付けが簡単で衛生的：主弁を受水槽外に取付けるので、保守／点検がしやすく、衛生的で、作業に優れています
・ユーザーの立場に立った設計思想：部品の互換性を充分に考慮した設計により、永年にわたり安心してご使用いただけます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
