スリーエム工業

ステンレス製10Kフランジ式U型（バケット型）ストレーナー

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 57,339円～1,051,954円特別価格

税込単価: 63,073円～1,157,149円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエム工業

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーエム工業

通常出荷日：10 日目～

パイプラインの各系統において配管中の異物混入を防ぎ、各機器類への障害を未然に防...

使用流体
水 / 空気 / 油 / ガス
形状
U形
呼び圧力
10K
本体材質
ステンレス
供給側接続種類
フランジ
制御側接続種類
フランジ
最高使用圧力 (MPa)
1
接続フランジ規格
JIS10kRF

未確定：候補が104型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

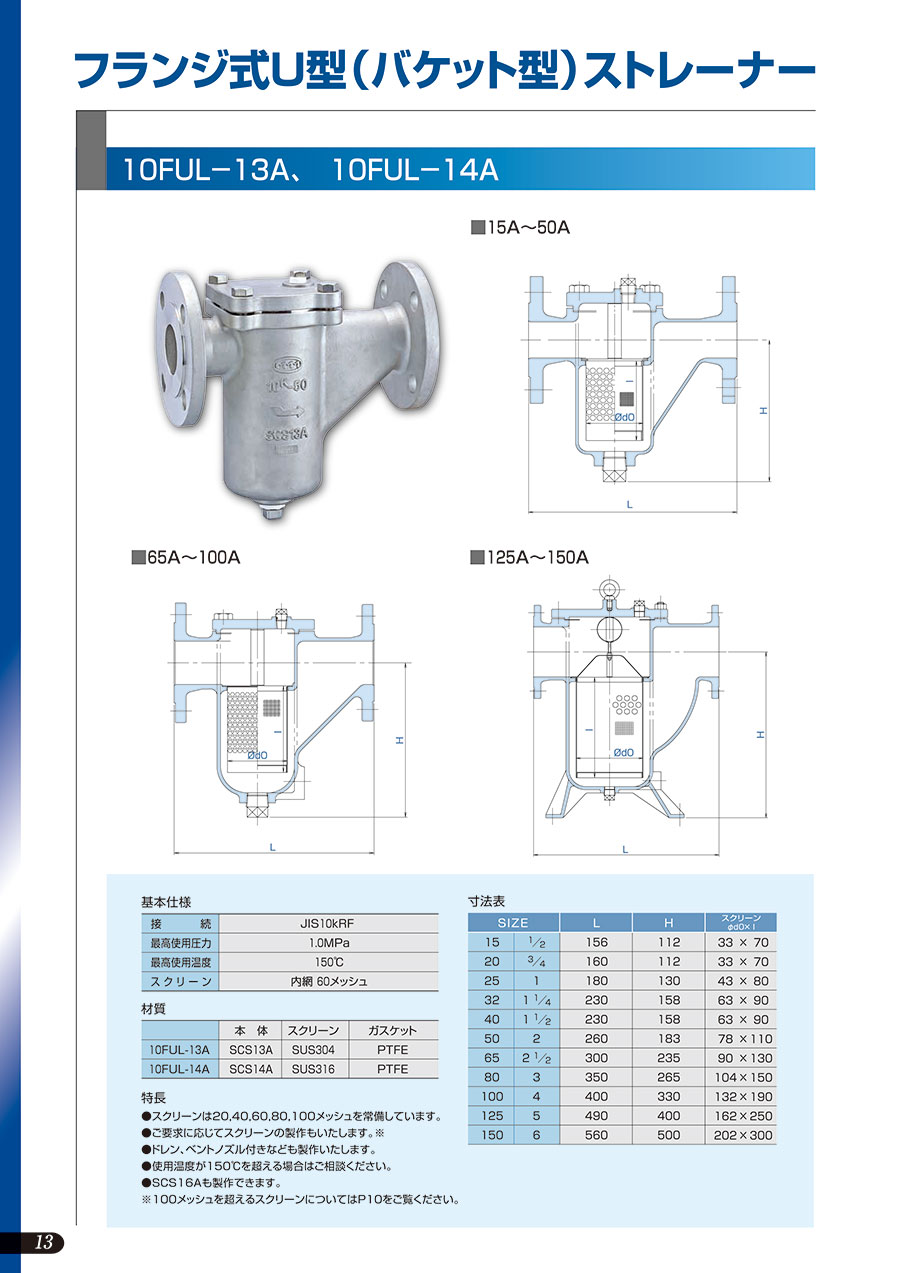

10FULタイプ

15A～50A

65A～100A

125A～150A

10FU-1タイプ

製品仕様

基本仕様

10FULタイプ

10FU-1タイプ

接続	JIS10kRF
最高使用圧力	1.0MPa
最高使用温度	150℃
スクリーン	内綱 60メッシュ

接続	JIS10kRF
最高使用圧力	1.0MPa
最高使用温度	130℃
スクリーン	内綱 60メッシュ

材質

10FULタイプ

10FU-1タイプ

	本体	スクリーン	ガスケット
10FUL-13A	SCS13A	SUS304	PTFE
10FUL-14A	SCS14A	SUS316	PTFE

	本体	スクリーン	O-リング
10FU-13A	SCS13A	SUS304	FPM
10FU-14A	SCS14A	SUS316	FPM

規格表

10FULタイプ

10FU-1タイプ

型番リスト

表示件数

型番

供給側管フランジの呼び

制御側管フランジの呼び

寸法L

(mm)

寸法H

(mm)

最高使用温度

(℃)

サイズ

本体材質詳細

スクリーン（メッシュ）

ガスケット/Oリング材質

最小発注数量

1/2B	1/2B	156	112	130	15A	SCS13A	60	FPM	1個
3/4B	3/4B	160	112	130	20A	SCS13A	60	FPM	1個
1B	1B	180	130	130	25A	SCS13A	60	FPM	1個
1 1/4B	1 1/4B	230	158	130	32A	SCS13A	60	FPM	1個
1 1/2B	1 1/2B	230	158	130	40A	SCS13A	60	FPM	1個
2B	2B	260	183	130	50A	SCS13A	60	FPM	1個
2 1/2B	2 1/2B	280	216	130	65A	SCS13A	60	FPM	1個
3B	3B	300	243	130	80A	SCS13A	60	FPM	1個
4B	4B	360	298	130	100A	SCS13A	60	FPM	1個
1/2B	1/2B	156	112	150	15A	SCS13A	20	PTFE	1個
3/4B	3/4B	160	112	150	20A	SCS13A	20	PTFE	1個
1B	1B	180	130	150	25A	SCS13A	20	PTFE	1個
1 1/4B	1 1/4B	230	158	150	32A	SCS13A	20	PTFE	1個
1 1/2B	1 1/2B	230	158	150	40A	SCS13A	20	PTFE	1個
2B	2B	260	183	150	50A	SCS13A	20	PTFE	1個
2 1/2B	2 1/2B	300	235	150	65A	SCS13A	20	PTFE	1個
3B	3B	350	265	150	80A	SCS13A	20	PTFE	1個
4B	4B	400	330	150	100A	SCS13A	20	PTFE	1個
5B	5B	490	400	150	125A	SCS13A	20	PTFE	1個
6B	6B	560	500	150	150A	SCS13A	20	PTFE	1個
1/2B	1/2B	156	112	150	15A	SCS13A	40	PTFE	1個
3/4B	3/4B	160	112	150	20A	SCS13A	40	PTFE	1個
1B	1B	180	130	150	25A	SCS13A	40	PTFE	1個
1 1/4B	1 1/4B	230	158	150	32A	SCS13A	40	PTFE	1個
1 1/2B	1 1/2B	230	158	150	40A	SCS13A	40	PTFE	1個
2B	2B	260	183	150	50A	SCS13A	40	PTFE	1個
2 1/2B	2 1/2B	300	235	150	65A	SCS13A	40	PTFE	1個
3B	3B	350	265	150	80A	SCS13A	40	PTFE	1個
4B	4B	400	330	150	100A	SCS13A	40	PTFE	1個
5B	5B	490	400	150	125A	SCS13A	40	PTFE	1個
6B	6B	560	500	150	150A	SCS13A	40	PTFE	1個
1/2B	1/2B	156	112	150	15A	SCS13A	60	PTFE	1個
3/4B	3/4B	160	112	150	20A	SCS13A	60	PTFE	1個
1B	1B	180	130	150	25A	SCS13A	60	PTFE	1個
1 1/4B	1 1/4B	230	158	150	32A	SCS13A	60	PTFE	1個
1 1/2B	1 1/2B	230	158	150	40A	SCS13A	60	PTFE	1個
2B	2B	260	183	150	50A	SCS13A	60	PTFE	1個
2 1/2B	2 1/2B	300	235	150	65A	SCS13A	60	PTFE	1個
3B	3B	350	265	150	80A	SCS13A	60	PTFE	1個
4B	4B	400	330	150	100A	SCS13A	60	PTFE	1個
5B	5B	490	400	150	125A	SCS13A	60	PTFE	1個
6B	6B	560	500	150	150A	SCS13A	60	PTFE	1個
1/2B	1/2B	156	112	150	15A	SCS13A	80	PTFE	1個
3/4B	3/4B	160	112	150	20A	SCS13A	80	PTFE	1個
1B	1B	180	130	150	25A	SCS13A	80	PTFE	1個
1 1/4B	1 1/4B	230	158	150	32A	SCS13A	80	PTFE	1個
1 1/2B	1 1/2B	230	158	150	40A	SCS13A	80	PTFE	1個
2B	2B	260	183	150	50A	SCS13A	80	PTFE	1個
2 1/2B	2 1/2B	300	235	150	65A	SCS13A	80	PTFE	1個
3B	3B	350	265	150	80A	SCS13A	80	PTFE	1個
4B	4B	400	330	150	100A	SCS13A	80	PTFE	1個
5B	5B	490	400	150	125A	SCS13A	80	PTFE	1個
6B	6B	560	500	150	150A	SCS13A	80	PTFE	1個
1/2B	1/2B	156	112	150	15A	SCS13A	100	PTFE	1個
3/4B	3/4B	160	112	150	20A	SCS13A	100	PTFE	1個
1B	1B	180	130	150	25A	SCS13A	100	PTFE	1個
1 1/4B	1 1/4B	230	158	150	32A	SCS13A	100	PTFE	1個
1 1/2B	1 1/2B	230	158	150	40A	SCS13A	100	PTFE	1個
2B	2B	260	183	150	50A	SCS13A	100	PTFE	1個
2 1/2B	2 1/2B	300	235	150	65A	SCS13A	100	PTFE	1個

通常単価(税別) (税込単価)	通常出荷日

82,192円73,972円 ( 81,369円 )	10日目
93,726円84,353円 ( 92,788円 )	10日目
132,659円119,393円 ( 131,332円 )	10日目
205,077円184,569円 ( 203,026円 )	10日目
130,116円117,104円 ( 128,814円 )	10日目
164,298円 ( 180,728円 )	10日目
263,878円237,490円 ( 261,239円 )	10日目
335,976円302,378円 ( 332,616円 )	10日目
518,428円466,585円 ( 513,244円 )	10日目
57,339円51,605円 ( 56,766円 )	10日目
67,262円60,535円 ( 66,589円 )	10日目
78,289円70,460円 ( 77,506円 )	10日目
106,960円96,264円 ( 105,890円 )	10日目
109,164円98,247円 ( 108,072円 )	10日目
136,732円123,058円 ( 135,364円 )	10日目
209,509円188,558円 ( 207,414円 )	10日目
272,361円245,124円 ( 269,636円 )	10日目
383,732円345,358円 ( 379,894円 )	10日目
795,030円715,527円 ( 787,080円 )	19日目
1,051,954円946,758円 ( 1,041,434円 )	19日目
57,339円51,605円 ( 56,766円 )	10日目
67,262円60,535円 ( 66,589円 )	10日目
78,289円70,460円 ( 77,506円 )	10日目
106,960円96,264円 ( 105,890円 )	10日目
109,164円98,247円 ( 108,072円 )	10日目
136,732円123,058円 ( 135,364円 )	10日目
209,509円188,558円 ( 207,414円 )	10日目
272,361円245,124円 ( 269,636円 )	10日目
383,732円345,358円 ( 379,894円 )	10日目
795,030円715,527円 ( 787,080円 )	10日目
1,051,954円946,758円 ( 1,041,434円 )	10日目
57,339円51,605円 ( 56,766円 )	10日目
67,262円60,535円 ( 66,589円 )	10日目
76,604円68,943円 ( 75,837円 )	10日目
106,960円96,264円 ( 105,890円 )	10日目
109,164円98,247円 ( 108,072円 )	10日目
136,732円123,058円 ( 135,364円 )	10日目
209,509円188,558円 ( 207,414円 )	10日目
272,361円245,124円 ( 269,636円 )	10日目
383,732円345,358円 ( 379,894円 )	10日目
795,030円715,527円 ( 787,080円 )	10日目
1,051,954円946,758円 ( 1,041,434円 )	10日目
57,339円51,605円 ( 56,766円 )	10日目
67,262円60,535円 ( 66,589円 )	10日目
78,289円70,460円 ( 77,506円 )	10日目
106,960円96,264円 ( 105,890円 )	10日目
109,164円98,247円 ( 108,072円 )	10日目
136,732円123,058円 ( 135,364円 )	10日目
209,509円188,558円 ( 207,414円 )	10日目
272,361円245,124円 ( 269,636円 )	10日目
383,732円345,358円 ( 379,894円 )	10日目
795,030円715,527円 ( 787,080円 )	19日目
1,051,954円946,758円 ( 1,041,434円 )	19日目
57,339円51,605円 ( 56,766円 )	10日目
67,262円 ( 73,988円 )	10日目
78,289円70,460円 ( 77,506円 )	10日目
106,960円96,264円 ( 105,890円 )	10日目
109,164円98,247円 ( 108,072円 )	10日目
136,732円123,058円 ( 135,364円 )	10日目
209,509円188,558円 ( 207,414円 )	10日目

基本情報

基本情報

パイプラインの各系統において配管中の異物混入を防ぎ、各機器類への障害を未然に防止する製品です。
U型ストレーナーはY型ストレーナーより濾過面積が大きく、スクリーンが取っ手付きで簡単交換、高メッシュ対応可能なバケットタイプです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
