ミネベアミツミ

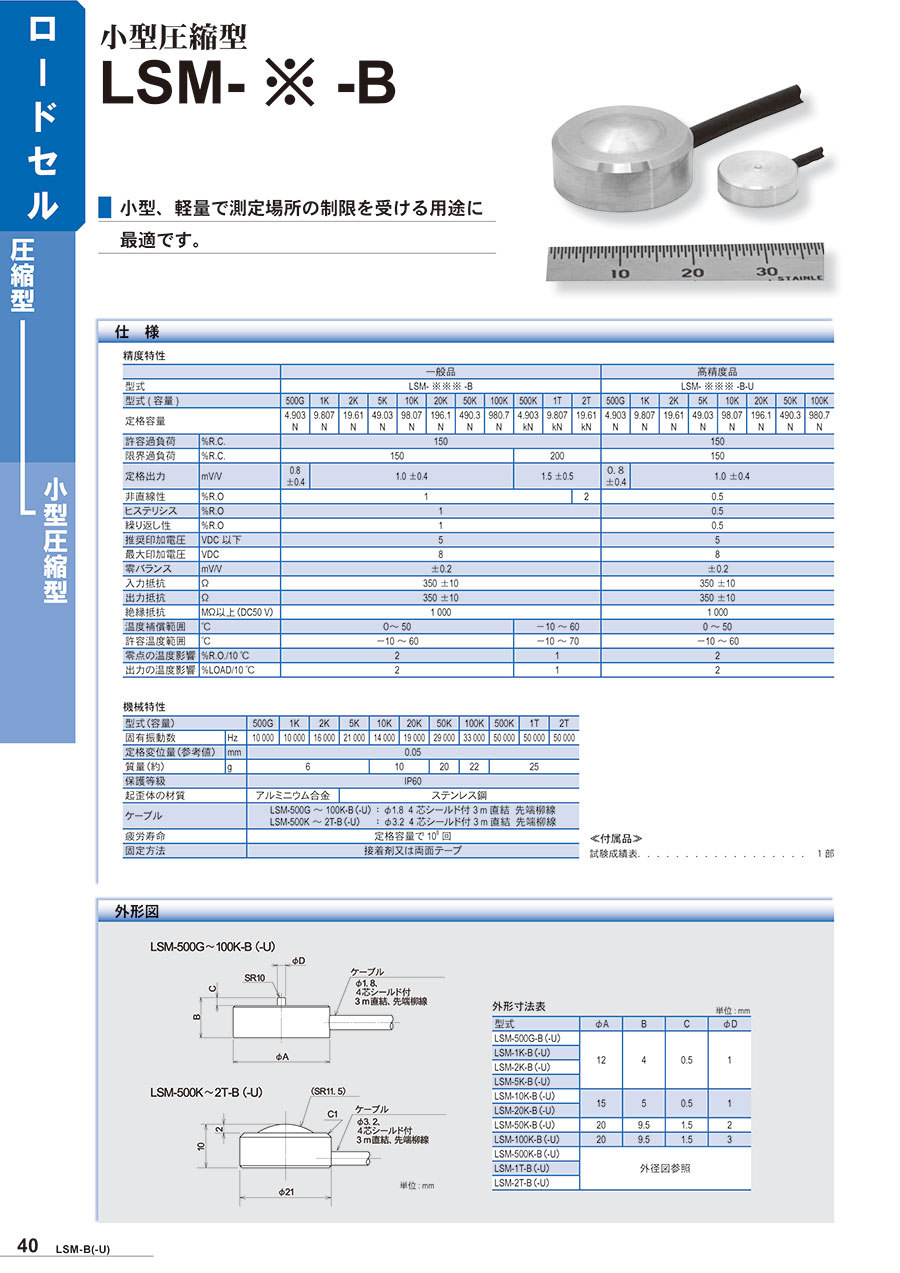

小型圧縮型 LSM

小型圧縮型 LSM
  • 許容過負荷
    150 %R.C.
  • 推奨印加電圧
    5 VDC以下
  • 疲労寿命
    定格容量で1,000,000回
  • ヒステリシス
    1 %R.O.
  • 繰り返し性
    1 %R.O.
  • 用途,型
    特殊用途

ご注意

  • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が11型番あります。
数量：

商品情報

耐久性抜群！コンパクト・軽量なロードセル！

こんなお悩みございませんか？

お悩み1
耐久性があり、コンパクトなロードセルがほしい
お悩み2
簡単に取り付けできるロードセルがほしい
小型圧縮型 LSMでお悩み解決！
解決1：
φAが12～20㎜、重量6～20gなのに、疲労寿命が定格容量で100万回と耐久性抜群！
解決2：
ねじ止め不要！接着剤または両面テープで簡単に固定！

コンパクトで軽量な小型圧縮型 LSM

小型、軽量で測定場所の制限を受ける用途に最適です。

■外径図

LSM-500G～100K-B（-U）

小型圧縮型 LSM:関連画像


LSM-500K～2T-B（-U）

小型圧縮型 LSM:関連画像

■外径寸法表

型式φA(mm)B(mm)C(mm)φD(mm)質量
(約ｇ)		疲労
寿命
LSM-500G-B1240.516定格容量で
106回
(100万回)
LSM-1K-B1240.516
LSM-2K-B1240.516
LSM-5K-B1240.516
LSM-10K-B1550.5110
LSM-20K-B1550.5110
LSM-50K-B209.51.5220
LSM-100K-B209.51.5322
LSM-500K-B21102―25
LSM-1T-B21102―25
LSM-2T-B21102―25

■精度特性

 一般品
型式ＬＳＭ-※※※-Ｂ
型式（容量）500Ｇ1K2K5K10K20K50K100K500K1T2T
定格容量4.903
N		9.807
N		19.61
N		49.03
N		98.07
N		196.1
N		490.3
N		980.7
N		4.903
kN		9.807
kN		19.61
kN
許容過負荷%R.C.150
限界過負荷%R.C.150200
定格出力mV/N0.8
±0.4		1.0±0.41.5±0.5
非直線性%R.O12
ヒステリシス%R.O1
繰り返し性%R.O1
推奨印可電圧VDC 以下5
最大印可電圧VDC8
零バランスmV/N±0.2
入力抵抗Ω350±10
出力抵抗Ω350±10
絶縁抵抗MΩ以上(DC50V)1000
温度補償範囲℃0～50-10～60
許容温度範囲℃-10～60-10～70
零点の温度影響％R.O/10℃21
出力の温度影響％LOAD/10℃21


■機械特性

型式（容量） 500G1K2K5K10K20K50K100K500K1T2T
固有振動数Hz10 00010 00016 00021 00014 00019 00029 00033 00050 00050 00050 000
定格変位量（参考値）mm0.05
質量（約）g610202225
保護等級 IP60
起歪体の材質 アルミニウム合金ステンレス鋼
ケーブル LSM-500G ～100K-B：Φ1.8　4芯シールド付　3ｍ　直結　先端柳線
LSM-500K ～2T-Ｂ ：Φ3.2　4芯シールド付　3ｍ　直結　先端柳線
疲労寿命 定格容量で106回
固定方法 接着剤又は両面テープ

[ ! ]取り付け方法、荷重方法、接続方法など取扱説明書は＞＞こちら。

取り付け方法

必要に応じて、接着剤（または両面テープ）を用いて取り付けをします。

1. 接着する箇所の油脂、ゴミをアセトン等で拭き取ります。 　（サビがある場合は#120程度のサンドペーパーで磨いてください。）

2. 被接着箇所に接着剤(または両面テープ)を塗り、ロードセルとほぼ同じ大きさのリング状に薄くのばしてください。ロードセルの外周部が接着されるようにしてください。

3. ロードセルはその上に置き、指先などで軽く押さえてください。

※ロードセル本体と底板は、接着剤により固定されています。必要以上にロードセルを強く固定しますと、取り外す際に底板の剥がれが発生することがございます。

荷重方法

1. より正しく測定するために、金属などの硬いものを介して荷重をかけてください。

2. 下図のように、ロードボタン、鋼球の中心部に荷重をかけるようにしてください。

※ロードボタン、鋼球部は小さいため、取り扱いによってはその球面の変形や傷を受けやすいので、過負荷や衝撃荷重をかけないようにしてください。
※必要以上にロードセルを強く固定しますと、取り外す際に底板の剥がれが発生することがございます。

小型圧縮型 LSM:関連画像

測定方法

■接続

配線は下図のように行なってください。

小型圧縮型 LSM:関連画像

■測定

1.測定はロードセルにブリッチ電圧を印加して5分から10分以上通電後、開始してください。

2.入力端子に印加する電圧は通電によりロードセルが温度上昇をするのを防ぐため推奨印加電圧以下で使用してください。　長時間に渡る計測では零点および出力のドリフトが大きくなるのを防ぎます。

※測定に際しては印加電圧の安定度および計測機器の精度を考慮してください。
