型番		（3）St ストローク（mm）	センサと磁石
（1）Type	（2）チューブ内径（mm）	（3）St ストローク（mm）	（4）磁石	（5）種類	（6）数量*
JTD	20	10 20 30 40 50	S（磁石付き）	無記号（センサ無し） E（ACS-30E） D（ACS-9D） B（ACS-9B）	1（1個） 2（2個）
	25	10 20 30 40 50
	32	10 20 30 40 50 65
	40	10 20 30 40 50 65
	50	10 20 30 40 50 65 75 90
	63	10 20 30 40 50 65 75 90

（*）センサ無しの場合は、数量選択が不要です。

磁石無し

型番		（3）St ストローク（mm）
（1）Type	（2）チューブ内径（mm）	（3）St ストローク（mm）
JTD	20	10 20 30 40 50 60
	25	10 20 30 40 50 60
	32	10 20 30 40 50 60 75
	40	10 20 30 40 50 60 75
	50	10 20 30 40 50 60 75 85 100
	63	10 20 30 40 50 60 75 85 100

センサの仕様

種類	ACS-30E	ACS-9D	ACS-9B
配線方式	2線式
使用電圧	DC/AC:5～240V	DC/AC:5～120V
ランプ	あり
接点	常時開タイプ
引出しタイプ	縦向き	横向き	縦向き

規格表

型番リスト

表示件数

型番

JTD32X[10,20,30,40,50,60,75]

JTD50X[10,20,30,40,50,60,75,85,100]

ストローク L

(mm)

シリンダ内径 D

(φ)

センサと磁石

センサ数量

センサ種類

最小発注数量

10 ～ 75	32	無し	-	-	1個
10 ～ 100	50	無し	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	26日目〜
- ( - )	26日目〜

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

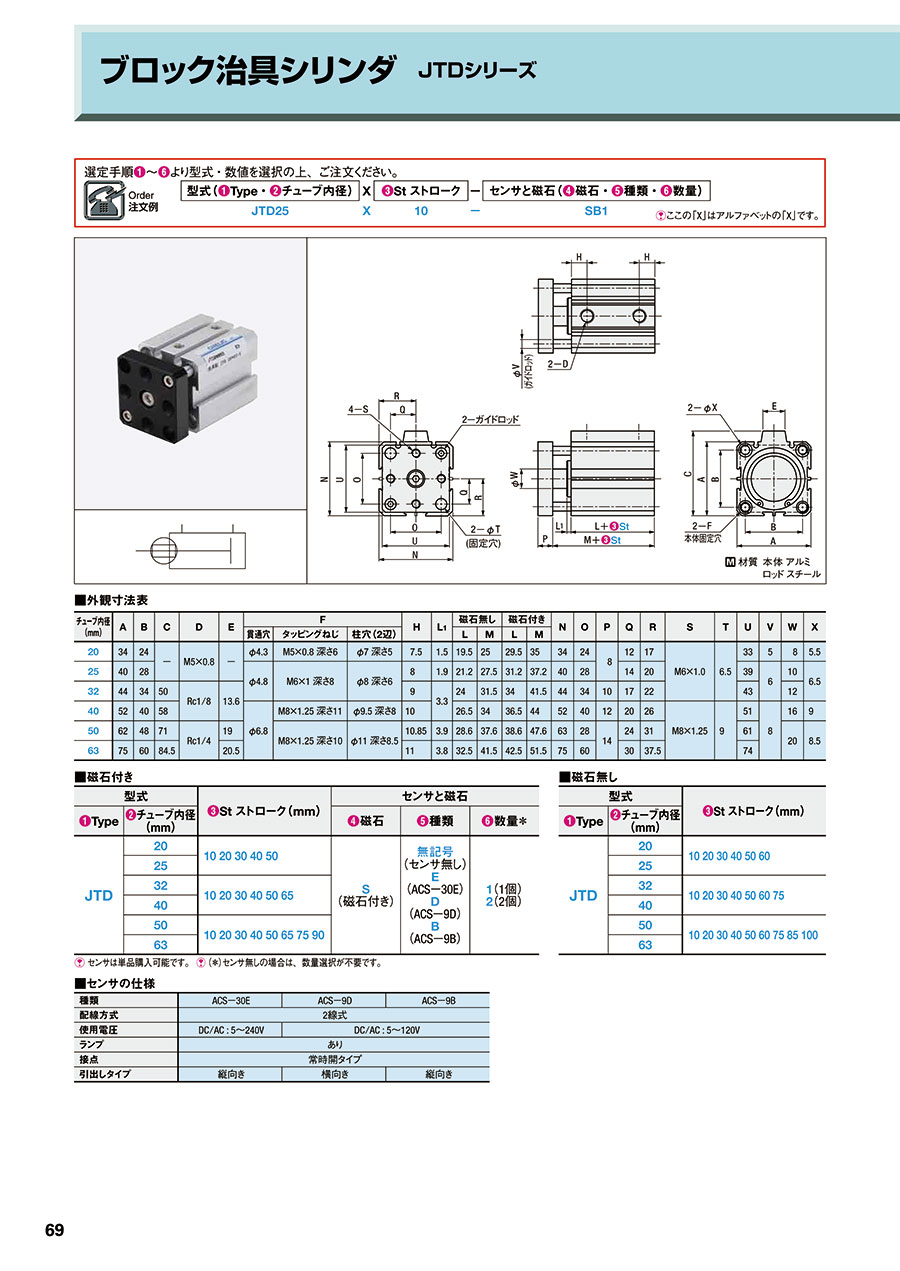

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
