ねじシリンダ NA／NADシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

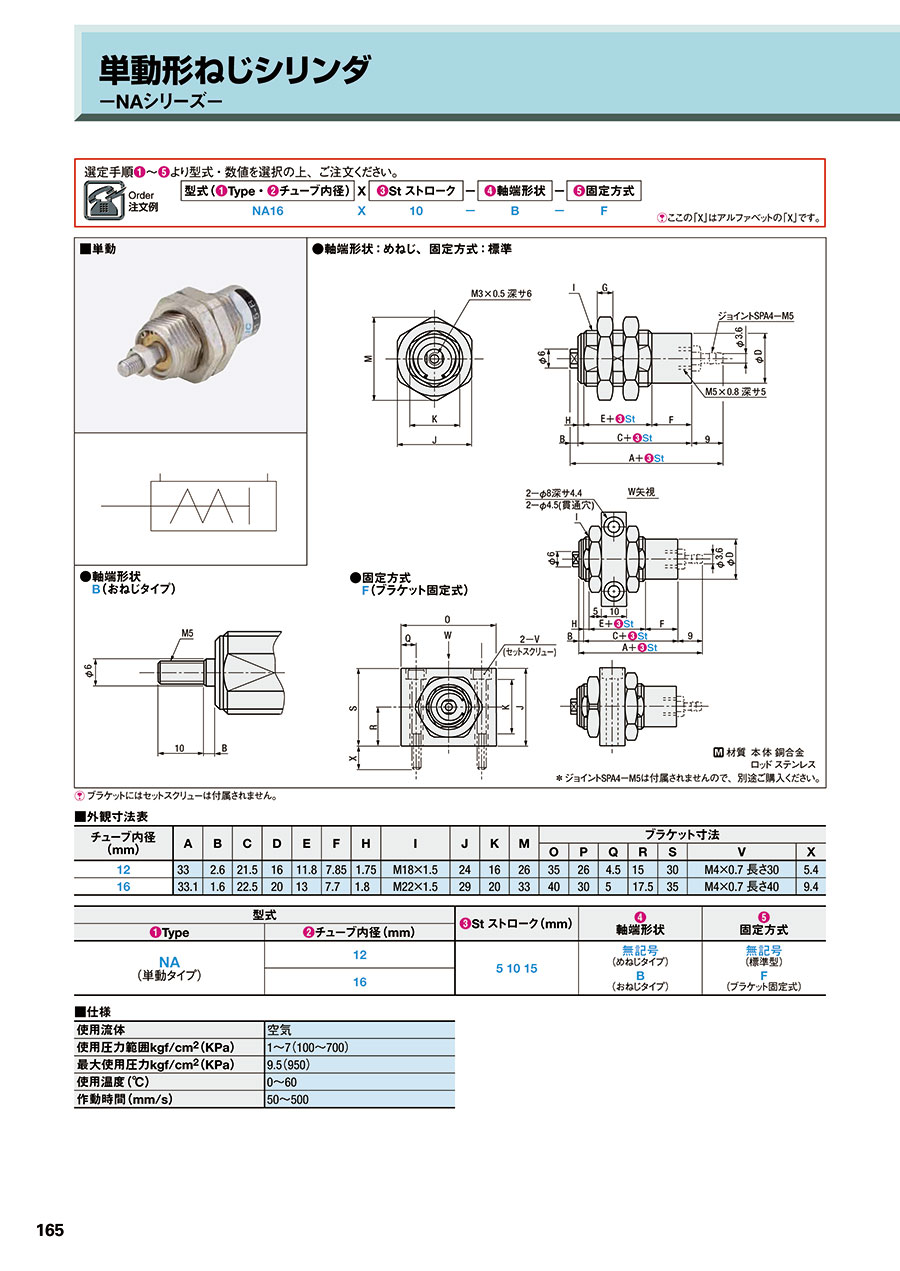

外形図
単動
軸端形状:めねじ、固定方式:標準
M 材質: 本体 銅合金、 ロッド ステンレス
*ジョイントSPA4-M5は付属されませんので、別途ご購入ください。
固定方式:F（ブラケット固定式）
ブラケットにはセットスクリューは付属されません。
軸端形状:B（おねじタイプ）
複動
軸端形状:めねじ、固定方式:標準
M 材質: 本体 銅合金、 ロッド ステンレス
*ジョイントSPA4-M5は付属されませんので、別途ご購入ください。
固定方式:F（ブラケット固定式）
ブラケットにはセットスクリューは付属されません。
軸端形状:B（おねじタイプ）
製品仕様
| 使用流体 | 使用圧力範囲kgf/cm2（KPa） | 最大使用圧力kgf/cm2（KPa） | 使用温度（℃） | 作動時間（mm/s） |
|---|---|---|---|---|
| 空気 | 1～7（100～700） | 9.5（950） | 0～60 | 50～500 |
単動
| 型番 | （3）St ストローク（mm） | （4）軸端形状 | （5）固定方式 | |
|---|---|---|---|---|
| （1）Type | （2）チューブ内径（mm） | |||
| NA（単動タイプ） | 12 | 5 10 15 | 無記号（めねじタイプ） B（おねじタイプ） | 無記号（標準型） F（ブラケット固定式） |
| 16 | ||||
複動
| 型番 | （3）St ストローク（mm） | （4）軸端形状 | （5）固定方式 | |
|---|---|---|---|---|
| （1）Type | （2）チューブ内径（mm） | |||
| NAD（複動タイプ） | 12 | 5 10 15 | 無記号（めねじタイプ） B（おねじタイプ） | 無記号（標準型） F（ブラケット固定式） |
| 16 | ||||
規格表
単動
複動
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 26日目〜 |
- ( - ) | 26日目〜 |
- ( - ) | 26日目〜 |
- ( - ) | 26日目〜 |
- ( - ) | 26日目〜 |
- ( - ) | 26日目〜 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。
