CHELIC（チェリック）

フィルタレギュレータ Nシリーズ

Name: フィルタレギュレータ Nシリーズ
Brand: CHELIC（チェリック）
SKU: 221005240972
Rating: 2 (1 reviews)

カタログ |

平均満足度2.0

この商品のレビューをみる（1件）

通常単価(税別): 3,449円～5,956円

税込単価: 3,794円～6,552円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CHELIC（チェリック）

F.R.L.ユニット用 L形鉄ブラケット BRT-Bタイプ

通常価格(税別)： 1,382円 (税込価格：1,520円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CHELIC（チェリック）

フィルタレギュレータ FRM、FRC、FRBシリーズ

通常価格(税別)： 4,245円 (税込価格：4,670円)

通常出荷日：5 日目～

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

レギュレータユニット組合せ
フィルタレギュレータ
圧縮空気品質
一般乾燥エア
フィルタろ過度
5
流れ方向
標準流れ(左→右)
最高使用圧力 (MPa)
0.95
設定圧力範囲 (MPa)
0.05::0.85

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	M 材質				使用流体	ろ過精度 μm	使用圧力範囲 kgf/cm²（kPa）	最大使用圧力 kgf/cm²（kPa）	使用温度 ℃
	本体	カップ		保護キャップ
	本体	標準カップ	金属カップ	保護キャップ
NFRM100	アルミダイカスト	エンプラ	-	-	空気	5	0.5～8.5 （50～850）	9.5（950）	5～60
NFRM200			-	アルミ
NFRM300			アルミ	スチール
NFRM400			アルミ	スチール
NFRM500			アルミ	スチール

*丸型圧力計と取付スタンドは商品と同梱していますので、お客様側でお取り付け下さい。

型番		（3）接続口径*1	（4）カップの種類	（5）排水方式	（6）圧力計	フィルターカップ容量（cc）	質量（kg）
（1）Type	（2）No.	（3）接続口径*1	（4）カップの種類	（5）排水方式	（6）圧力計	フィルターカップ容量（cc）	質量（kg）
NFRM	100	M5（M5）	無記号（保護キャップなし）	H	PR05	15	0.18
	100	01（Rc1/8）	無記号（保護キャップなし）	H	PR05	15	0.18
	200	01（Rc1/8）	無記号（保護キャップなし） BG（保護キャップ付き）	H F1^*2 A	無記号（角型） PR10（円型）	60	0.44
	200	02（Rc1/4）	無記号（保護キャップなし） BG（保護キャップ付き）	H F1^*2 A			0.44
	300	02（Rc1/4）	無記号（保護キャップなし） MG（金属カップ） LG（ロングカップ）	H H-F1 S S-F2 A^*3			0.65
	300	03（Rc3/8）	無記号（保護キャップなし） MG（金属カップ） LG（ロングカップ）				0.65
	400	02（Rc1/4）	無記号（保護キャップなし） MG（金属カップ）				0.77
		03（Rc3/8）
		04（Rc1/2）
	500	06（Rc3/4）				100	1.36
	500	10（Rc1）				100	1.36

（*1）ねじ形状はM5またはRcねじです。
（*2）排水方式F1はカップの種類がBGの場合のみ選択可能です。
（*3）300シリーズでA（自動排水）を選択した場合、カップの種類はMG、LGのみ選択可能です。
MG（金属カップ）はドレン排出方式H-F1、S-F2、Sに適用しません。

排水方式

型番リスト

表示件数

型番

接続口径	ドレンコック	ボウル(カップ)材質	ボウルガード(保護キャップ)	ドレン(排水)方式	圧力計	メートルねじ接続口寸法	最小発注数量

Rc1/8	マニュアル	[樹脂] エンプラ	[なし] なし	手動ドレン	PR05(丸型)	-	1個
Rc1/4	オート	[樹脂] エンプラ	[なし] なし	自動ドレン	角型	-	1個
Rc1/4	オート	[樹脂] エンプラ	[あり] アルミボウルガード	自動ドレン	角型	-	1個
Rc1/4	マニュアル	[樹脂] エンプラ	[なし] なし	手動ドレン	角型	-	1個
Rc1/4	オート	[樹脂] エンプラ(ロング)	[あり] スチールボウルガード	自動ドレン	PR10(丸型)	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,449円 ( 3,794円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	9日目〜
4,838円 ( 5,322円 )	9日目〜
4,457円 ( 4,903円 )	在庫品1日目当日出荷可能
5,956円 ( 6,552円 )	21日目〜

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

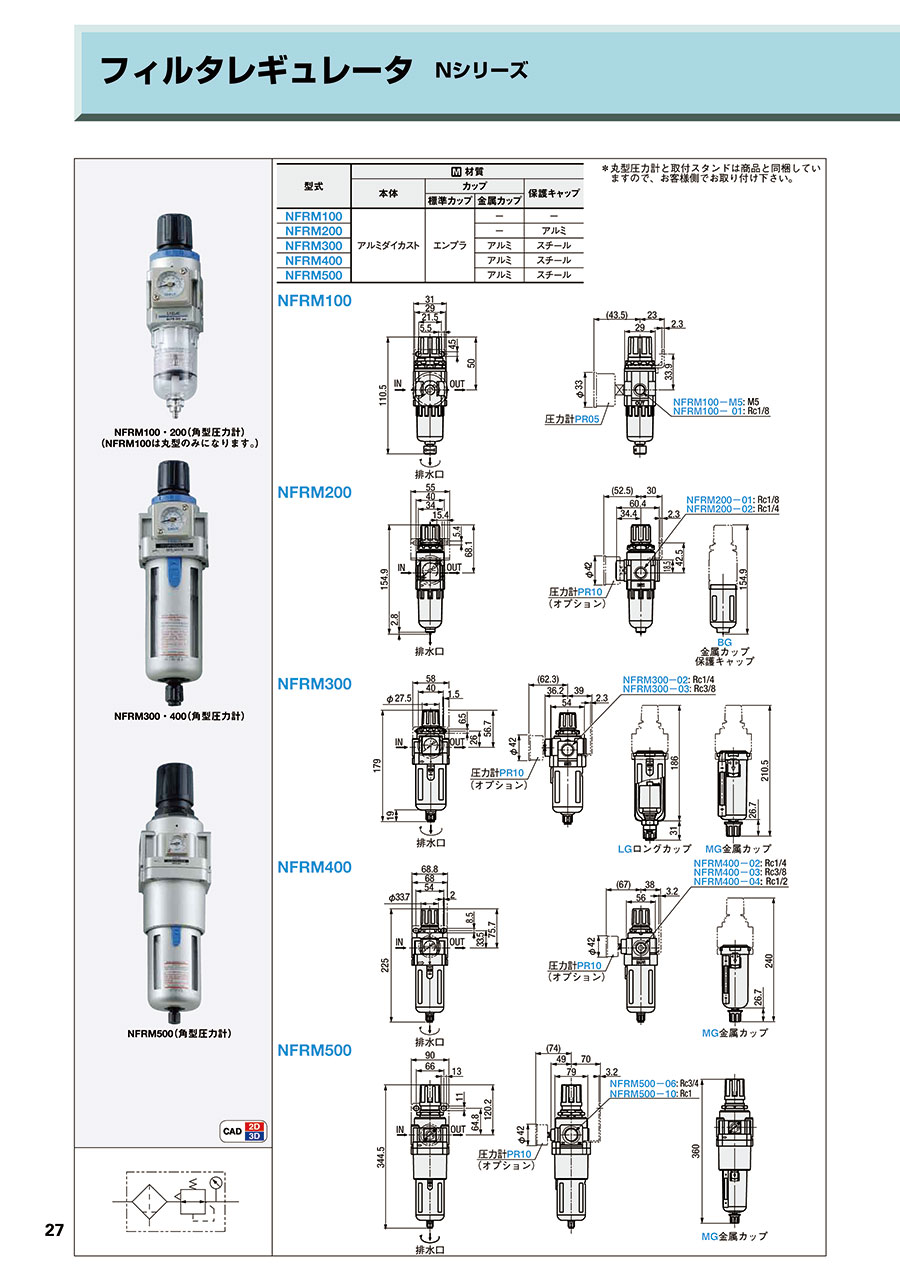

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィルタレギュレータ Nシリーズのレビュー

2平均満足度：2.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
100%
星1
0%

エアの圧力設定に

満足度：2.02018/05/02

エアの圧力調整に使用しました。価格も安く、仕様も問題なく、小型でデザインも良かったです。ただし、海外メーカーなので、不安...もっと読む

ミスミからのコメント

ご購入いただき実際にご使用頂いての貴重なご意見、誠にありがとうございます。調整に関しましては、同じブランドChelicの商品で精度を選択できる「レギュレータ [RB400]」シリーズもございますので、こちらも合わせてご検討頂けますと幸いです。

2人が参考にしています。

1件全て見る
