手動弁 VLM23シリーズ インターロックボタンタイプ
- 通常単価(税別)
- 5,402円
- 税込単価
- 5,942円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認するVLM23-09-Rの仕様・寸法情報
ポート数
5ポート
切換位置数
2位置エキゾースト
切換操作
押ボタン
本体形状
ブロック縦形
配管ねじの呼び
1/8
配管口の種類
Rc
配管の種類と方向
ダイレクト側面
有効断面積(mm2)
12
操作状態保持
2位置ばね復帰
押ボタンの種類
マッシュルーム形
取付方法
側面
押ボタン色
赤色
商品情報
外形図
※本体取付穴の加工寸法は右図をご参照ください。
本体取付寸法図
製品仕様
インターロックボタンタイプ
仕様
| 型番 | グリーン | VLM23-09-G |
|---|---|---|
| 赤 | VLM23-09-R | |
| ポート数 | 5ポート2位置 | |
| 有効断面積 mm2（CV） | 12（0.67） | |
| 配管固定方式 | 横向配管 | |
| 接続口径 | Rc1/8 | |
| 使用流体 | エア | |
| 使用圧力範囲 kgf/cm2（kPa） | 1～9（100～900） | |
| 使用温度℃ | 0～+60 | |
| バルブ仕様 | 常時閉タイプ | |
| 潤滑 | フリー供給方式 | |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

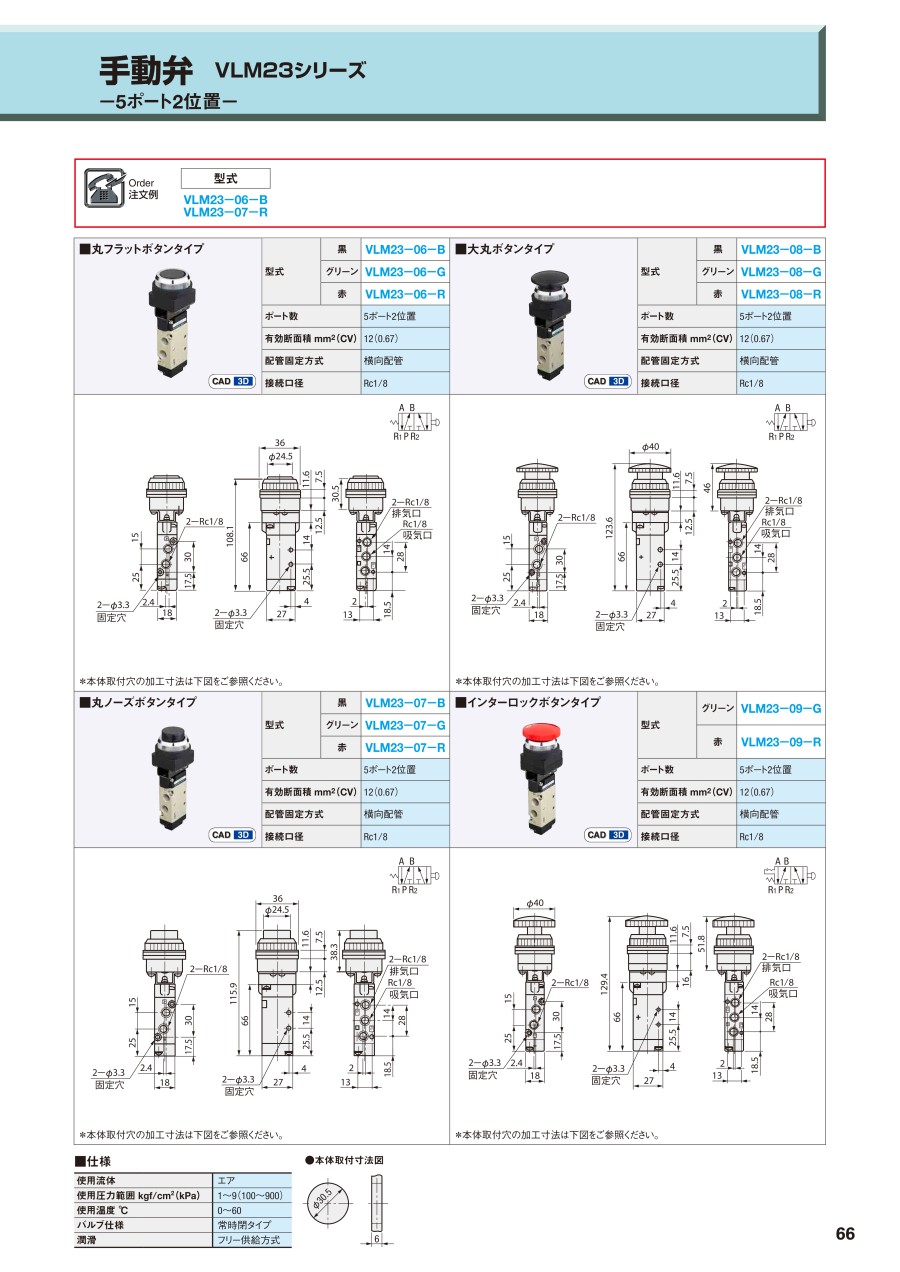

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。手動弁 VLM23シリーズ インターロックボタンタイプの型番VLM23-09-Rのページです。
型番VLM23-09-Rに関する仕様情報を記載しております。
