CHELIC（チェリック）

手動弁 VLM15シリーズ手押しタイプ（底部配管）

カタログ |

数量スライド割引

通常単価(税別): 3,111円

税込単価: 3,422円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CHELIC（チェリック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CHELIC（チェリック）

通常出荷日：在庫品1日目

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

ポート数
3ポート
切換位置数
2位置ノーマルクローズ
切換操作
ロッド・アーム
本体形状
マイクロスイッチタイプ
配管ねじの呼び
M5
配管口の種類
M
配管の種類と方向
ダイレクト底面
有効断面積 (mm2)
7
操作状態保持
2位置ばね復帰
取付方法
側面

VLM15-B-05

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

VLM15-B-05の仕様・寸法情報

ポート数

3ポート

切換位置数

2位置ノーマルクローズ

切換操作

ロッド・アーム

本体形状

マイクロスイッチタイプ

配管ねじの呼び

配管口の種類

配管の種類と方向

ダイレクト底面

有効断面積(mm2)

操作状態保持

2位置ばね復帰

取付方法

側面

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

手押しタイプ

仕様

ポート数	3ポート2位置
有効断面積mm²（CV）	7（0.39）
配管固定方式	底部配管
接続口径	M5×0.8
使用流体	エア
使用圧力範囲 kgf/cm2（kPa）	1～9（100～900）
使用温度℃	0～+60
バルブ仕様	常時閉タイプ
潤滑	フリー供給方式

型番リスト

表示件数

型番

VLM15-B-05

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,111円

( 3,422円 )

9日目〜

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

カタログ

商品TOP

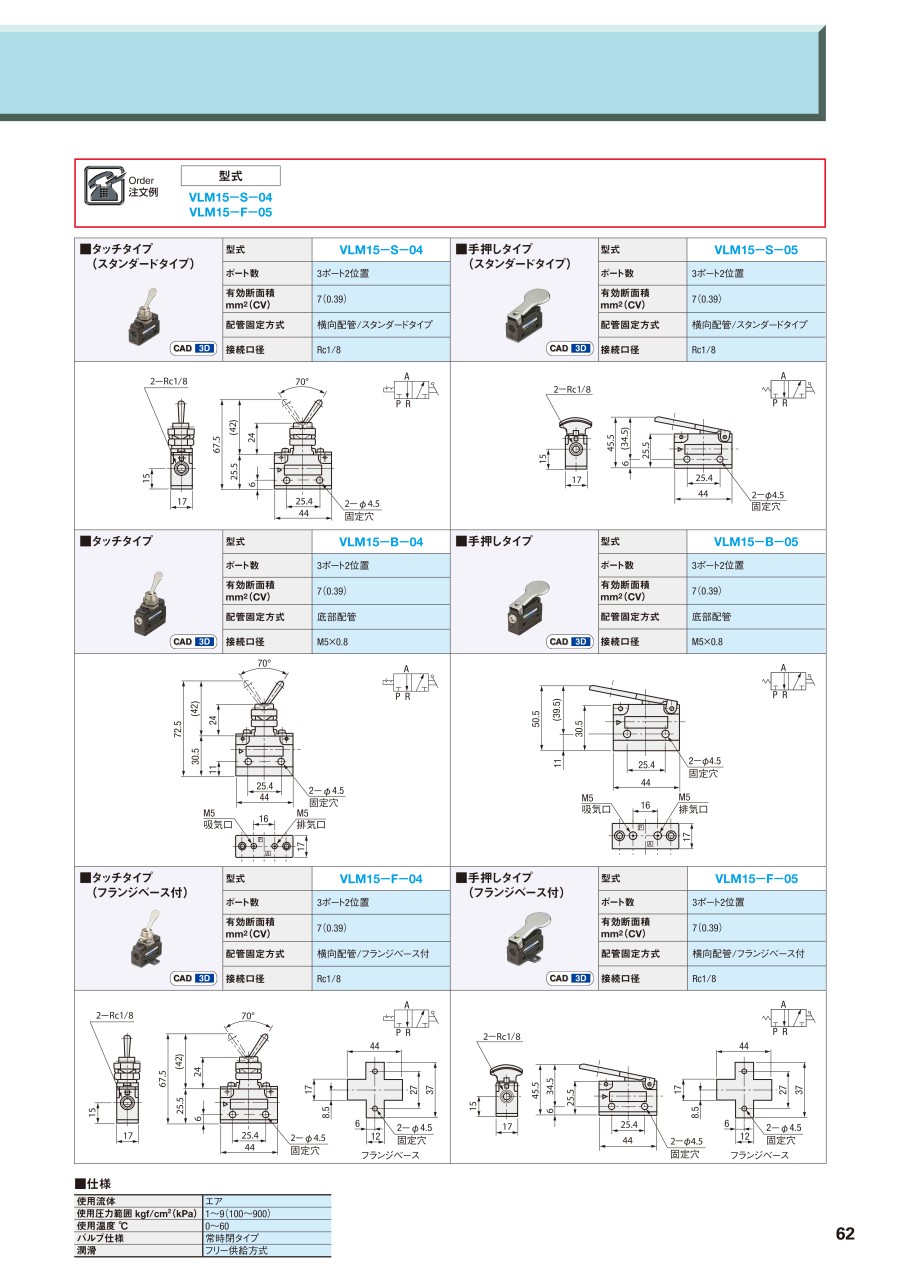

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

手動弁 VLM15シリーズ手押しタイプ（底部配管）の型番VLM15-B-05のページです。型番VLM15-B-05に関する仕様情報を記載しております。
