機械弁 VLM15シリーズ ローラタイプ(底部配管)

型番:

VLM15-B-02
解除
数量:

閲覧中の商品と併せてご検討ください

-閉じる

VLM15-B-02の仕様・寸法情報

ポート数
3ポート
切換位置数
2位置ノーマルクローズ
切換操作
ロッド・アーム
本体形状
マイクロスイッチタイプ
配管ねじの呼び
M5
配管口の種類
M
配管の種類と方向
ダイレクト底面
有効断面積(mm2)
7
操作状態保持
2位置ばね復帰
プランジャの種類
ローラレバー
取付方法
側面
-
-

商品情報

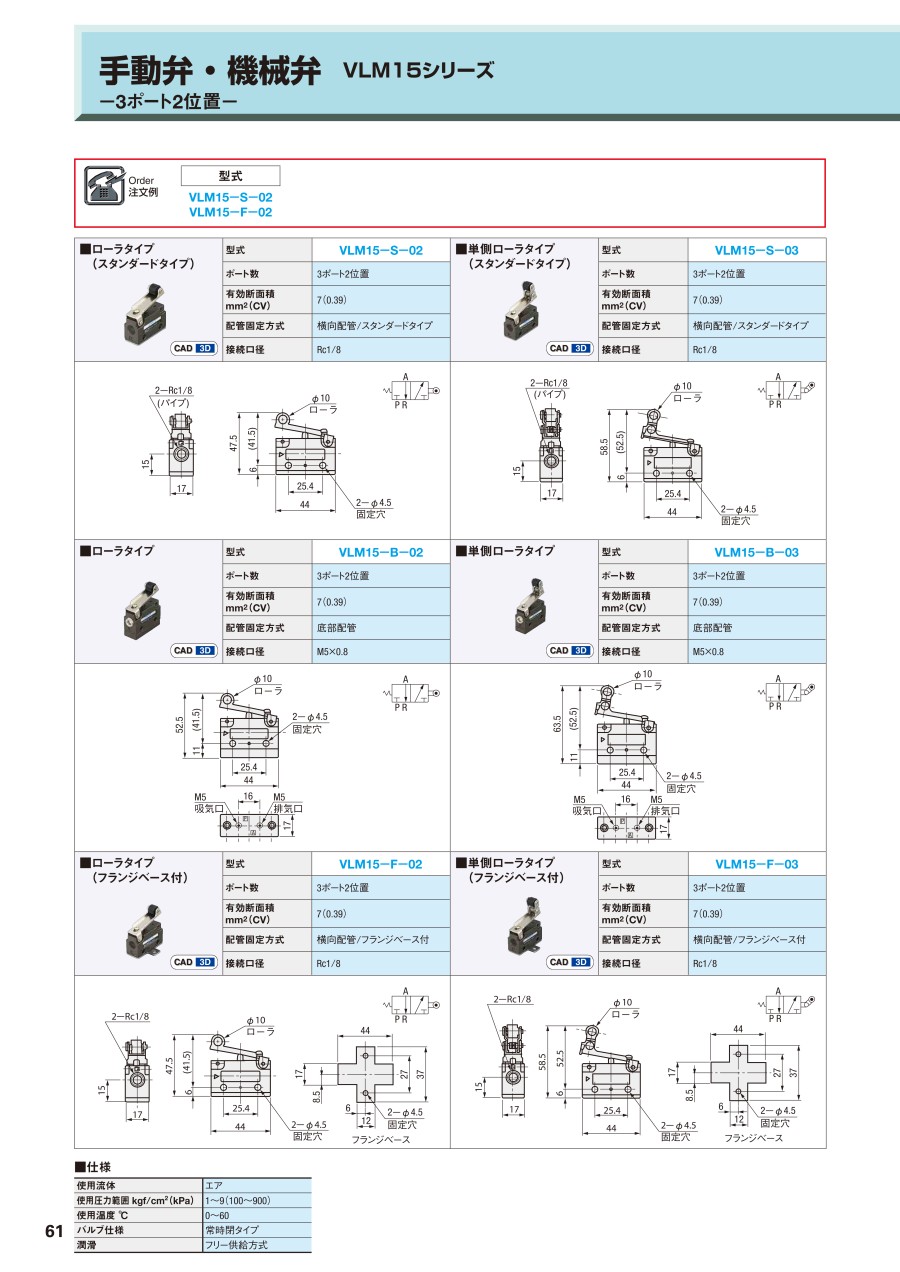

外形図

機械弁 VLM15シリーズ ローラタイプ(底部配管) 外形図

製品仕様

型番VLM15-B-02
ポート数3ポート2位置
有効断面積 mm2(CV)7(0.39)
配管固定方式底部配管
接続口径M5×0.8
使用流体エア
使用圧力範囲 kgf/cm2(kPa)1~9(100~900)
使用温度 ℃0~60
バルブ仕様常時閉タイプ
潤滑フリー供給方式

型番リスト

表示件数
型番
VLM15-B-02
最小発注数量
1個
通常単価(税別) (税込単価)
通常出荷日
3,053
( 3,358 )
在庫品1日目当日出荷可能

詳細情報

基本情報

CHELIC(チェリック) 手動切替バルブ 機械弁 VLM15シリーズ ローラタイプ(底部配管)。
【特長】
・使用流体エア
・バルブ仕様常時閉タイプ
・フリー供給方式

この商品に近い類似品がありませんでした。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

機械弁 VLM15シリーズ ローラタイプ(底部配管)の型番VLM15-B-02のページです。 型番VLM15-B-02に関する仕様情報を記載しております。
機械弁 VLM15シリーズ ローラタイプ(底部配管)のレビュー
1平均満足度:1.01件のレビュー
テスト用
1
満足度:1.0
この商品は自社で製品のテストを行うために購入しました。この商品はテストに使用する以前に音が凄くうるさいので、使用は断念し...もっと読む

ミスミからのコメント

貴重なご意見をいただきありがとうございます。 JISやメーカには音に関する基準はございませんが、 商品の規格に関する情報としてメーカと共有し、 品質・性能の向上に役立たせていただきます。 異常音など商品不具合の懸念の場合は、弊社の技術相談窓口へお問い合わせ願います。

0人が参考にしています。
