電磁弁 VLEV800シリーズ 5ポート3位置
- 通常単価(税別)
- 10,749円～11,109円
- 税込単価
- 11,824円～12,220円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認する未確定：候補が54型番あります。

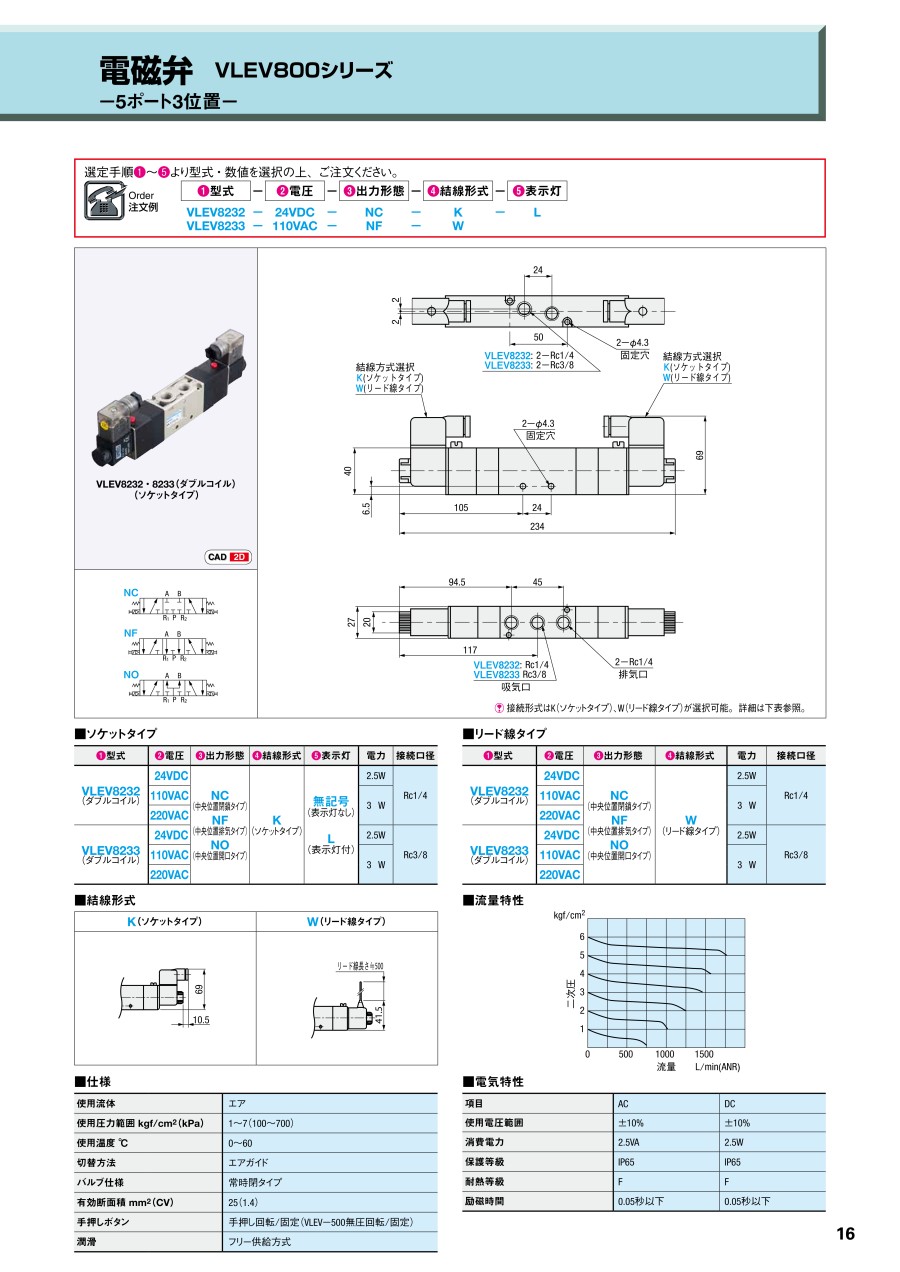

商品情報
外形図
接続形式はK（ソケットタイプ）、W（リード線タイプ）が選択可能。詳細は下表参照。
製品仕様
| 使用流体 | エア |
|---|---|
| 使用圧力範囲 kgf/cm2（kPa） | 1～7（100～700） |
| 使用温度 ℃ | 0～60 |
| 切替方法 | エアガイド |
| バルブ仕様 | 常時閉タイプ |
| 有効断面積 mm2（CV） | 25（1.4） |
| 手押しボタン | 手押し回転/固定（VLEV-500無圧回転/固定） |
| 潤滑 | フリー供給方式 |
ソケットタイプ
| （1）型番 | （2）電圧 | （3）出力形態 | （4）結線形式 | （5）表示灯 | 電力 | 接続口径 |
|---|---|---|---|---|---|---|
| VLEV8232（ダブルコイル） | 24VDC | NC（中央位置閉鎖タイプ） NF（中央位置排気タイプ） NO（中央位置開口タイプ） | K（ソケットタイプ） | 無記号（表示灯なし） L（表示灯付） | 2.5W | Rc1/4 |
| 110VAC | 3W | |||||
| 220VAC | ||||||
| VLEV8233（ダブルコイル） | 24VDC | 2.5W | Rc3/8 | |||
| 110VAC | 3W | |||||
| 220VAC |
リード線タイプ
| （1）型番 | （2）電圧 | （3）出力形態 | （4）結線形式 | 電力 | 接続口径 |
|---|---|---|---|---|---|
| VLEV8232（ダブルコイル） | 24VDC | NC（中央位置閉鎖タイプ） NF（中央位置排気タイプ） NO（中央位置開口タイプ） | W（リード線タイプ） | 2.5W | Rc1/4 |
| 110VAC | 3W | ||||
| 220VAC | |||||
| VLEV8233（ダブルコイル） | 24VDC | 2.5W | Rc3/8 | ||
| 110VAC | 3W | ||||
| 220VAC |
電気特性
| 項目 | AC | DC |
|---|---|---|
| 使用電圧範囲 | ±10% | ±10% |
| 消費電力 | 2.5VA | 2.5W |
| 保護等級 | IP65 | IP65 |
| 耐熱等級 | F | F |
| 励磁時間 | 0.05秒以下 | 0.05秒以下 |
結線形式
性質性能情報・試験情報
流量特性
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
11,109円 ( 12,220円 ) | 21日目〜 |
10,749円 ( 11,824円 ) | 21日目〜 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。
