CHELIC（チェリック）

エアスライドテーブル CTRBシリーズ　スライド付形チューブ内径8・12・16

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CHELIC（チェリック）

通常出荷日：26 日目～

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

種類
L形テーブルシリンダ
ガイド方式
ころがりガイド
テーブル材質
アルミ合金
特性
なし
使用速度 (mm/s)
100::500
最高使用圧力 (MPa)
0.85
最低使用圧力 (MPa)
0.1
接続口径
M5

CTRB12-20

以下の仕様が初期値として設定されています。（変更する場合は「追加工・オプションを見る」を押して、設定し直してください。）

センサ種類無し
緩衝装置種類無し

閲覧中の商品と併せてご検討ください

CTRB12-20の仕様・寸法情報

種類

L形テーブルシリンダ

ガイド方式

ころがりガイド

チューブ内径(φ)

ストローク（範囲）(mm)

～30

最大積載質量（範囲）(kg)

1.1～5.0

テーブル材質

アルミ合金

特性

なし

テーブルサイズ長さ（範囲）(mm)

50.1～100.0

テーブルサイズ幅（範囲）(mm)

25.1～50.0

テーブルサイズ高さ（範囲）(mm)

30.1～40.0

最大積載質量(kg)

使用速度(mm/s)

100～500

最高使用圧力(MPa)

0.85

最低使用圧力(MPa)

0.1

静的許容モーメント MA(N・m)

4.2

静的許容モーメント MB(N・m)

4.2

静的許容モーメント MC(N・m)

4.2

接続口径

ストローク(mm)

テーブルサイズ長さ(mm)

テーブルサイズ幅(mm)

テーブルサイズ高さ

センサ種類

無し

緩衝装置種類

無し

商品情報
型番リスト
詳細情報
カタログ

商品情報

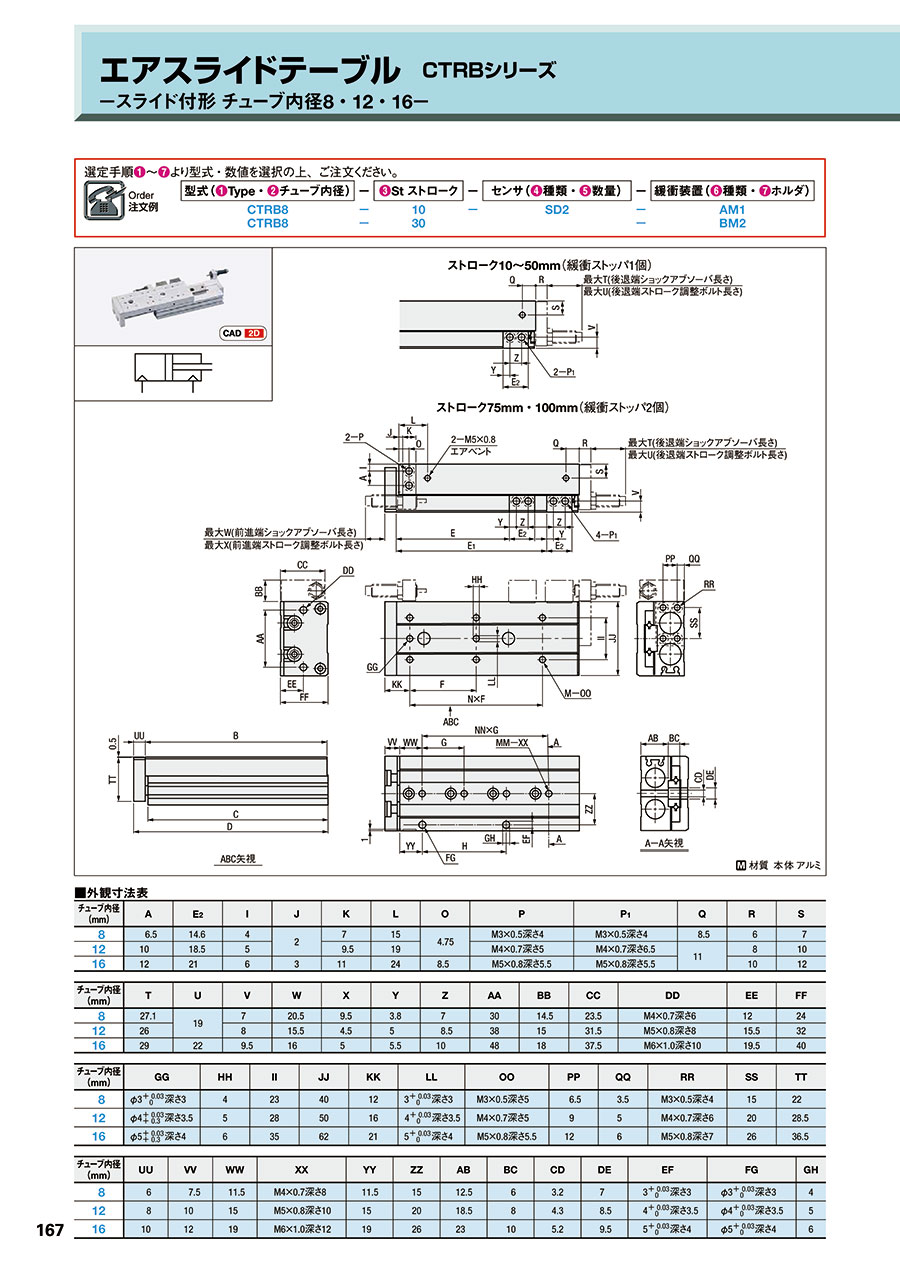

外形図

ストローク10～50mm（緩衝ストッパ1個）／ストローク75mm・100mm（緩衝ストッパ2個）

製品仕様

仕様

動作方式	複動タイプ
使用流体	空気
使用圧力範囲 kgf/cm²（kPa）	1～8.5（100～850）
最大使用圧力 kgf/cm²（kPa）	9.5（950）
使用温度範囲 ℃	0～+60
使用速度範囲 mm/sec	100～500
材質	本体：アルミ

規格表

選定サポート情報

注文例

選定手順（1）～（7）より型式・数値を選択の上、ご注文ください。

型番リスト

表示件数

型番

CTRB12-20

チューブ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

最小発注数量

～30

1.1～5.0

50.1～100.0

25.1～50.0

30.1～40.0

4.2

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

15日目〜

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアスライドテーブル CTRBシリーズ　スライド付形チューブ内径8・12・16のレビュー

この商品のレビューはありません
